氢氟酸泵,物料泵,衬氟离心泵,卸酸泵,卸料泵结构图
时间：2013-11-14 来源：扬子江泵业 浏览数：1001
IHF型氟塑料合金化工离心泵,IHF衬氟卸酸泵、衬氟塑料离心泵
一、产品概述：
IHF衬氟卸酸泵、IHF氟塑料离心泵是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
二、IHF衬氟卸酸泵、氟塑料离心泵机械密封的选择：
IHF氟塑料离心泵采用目前为先进的外装式四氟波纹管机械密封，其特点是能补偿泵轴的径向跳动，单端面密封外装式、易装卸、工作状态直观、耐腐耐磨密封性能好、拥有多层保护，延长了机封使用寿命；对于输送含杂质颗粒腐蚀性介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，强碱与氢氟酸等特殊腐蚀性介质配用无压烧结碳化硅密封；用户选型时需考虑到介质中的固体含量及介质特殊腐蚀性.
三、IHF衬氟卸酸泵、氟塑料离心泵用途：
IHF氟塑料离心泵的耐腐和耐磨性已得到实际使用的证实和广大用户的一致认可，目前已被广泛应用于：化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺（目前国内大部分离子膜烧碱项目用泵均选用我公司产品）、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在-85℃～150℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前受使用单位欢迎的泵类设备之一。
四、IHF衬氟卸酸泵、型号意义：
IHF 80-65-160 A
IH - 化工离心泵
F – 过流部件为氟塑料
80 - 吸入口直径(mm)
65 - 排出口直径(mm)
160 - 叶轮名义直径(mm)
A - 叶轮外径经第一次切割
五、IHF衬氟卸酸泵、技术参数：
流量：3.5～120m3/h；
扬程：5～80m；
转速：1450、2900r/min；
功率：0.75～110kw；
进口直径：32～100mm。
出口直径：25～80mm。

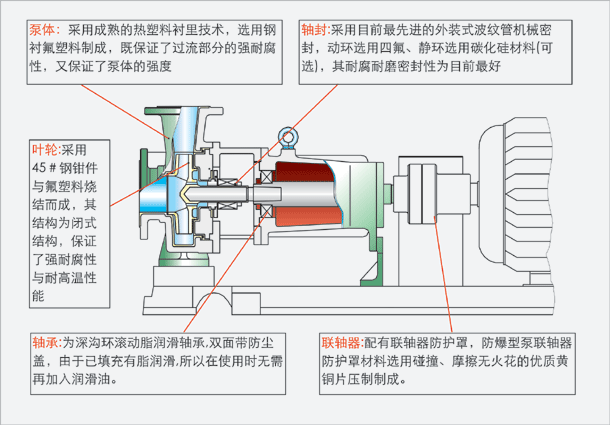

六、IHF衬氟塑料离心泵结构图：
|
型 号 |
进口 |
出口 |
功率 |
流量 |
扬程 |
转速 |
效率 |
汽蚀余量 |
|
(mm) |
(mm) |
(KW) |
(m3/h) |
(m) |
(r/min) |
(%) |
(m) |
|
|
IHF32-25-125 |
32 |
25 |
1.5 |
5 |
20 |
2900 |
44 |
2.3 |
|
IHF32-25-125A |
32 |
25 |
1.1 |
4.5 |
16 |
2900 |
41 |
2.3 |
|
IHF32-25-160 |
32 |
25 |
2.2 |
5 |
32 |
2900 |
40 |
2.3 |
|
IHF32-25-160A |
32 |
25 |
1.5 |
4.2 |
28 |
2900 |
35 |
2.3 |
|
IHF40-32-125 |
40 |
32 |
2.2 |
7.5 |
20 |
2900 |
45 |
2.5 |
|
IHF40-32-125A |
40 |
32 |
1.5 |
6 |
16 |
2900 |
42 |
2.5 |
|
IHF40-32-160 |
40 |
32 |
2.2 |
7.5 |
32 |
2900 |
40 |
2.5 |
|
IHF40-32-160A |
40 |
32 |
1.5 |
6.8 |
28 |
2900 |
38 |
2.5 |
|
IHF50-32-125 |
50 |
32 |
2.2 |
12.5 |
20 |
2900 |
54 |
3 |
|
IHF50-32-125A |
50 |
32 |
1.5 |
11 |
16 |
2900 |
52 |
3 |
|
IHF50-32-160 |
50 |
32 |
4 |
12.5 |
32 |
2900 |
48 |
3 |
|
IHF50-32-160A |
50 |
32 |
3 |
11.7 |
28 |
2900 |
47 |
3 |
|
IHF50-32-200 |
50 |
32 |
7.5 |
12.5 |
50 |
2900 |
42 |
3 |
|
IHF50-32-200A |
50 |
32 |
5.5 |
11.7 |
44 |
2900 |
40 |
3 |
|
IHF50-32-250 |
50 |
32 |
11 |
12.5 |
80 |
2900 |
35 |
3 |
|
IHF50-32-250A |
50 |
32 |
7.5 |
11.7 |
70 |
2900 |
34 |
3 |
|
IHF65-50-125 |
65 |
50 |
3 |
25 |
20 |
2900 |
64 |
3.5 |
|
IHF65-50-125A |
65 |
50 |
2.2 |
22.3 |
16 |
2900 |
62 |
3.5 |
|
IHF65-50-160 |
65 |
50 |
5.5 |
25 |
32 |
2900 |
59 |
3.5 |
|
IHF65-50-160A |
65 |
50 |
4 |
23.4 |
28 |
2900 |
58 |
3.5 |
|
IHF65-40-200 |
65 |
40 |
11 |
25 |
50 |
2900 |
54 |
3.5 |
|
IHF65-40-200A |
65 |
40 |
7.5 |
23.4 |
44 |
2900 |
53 |
3.5 |
|
IHF65-40-250 |
65 |
40 |
18.5 |
25 |
80 |
2900 |
50 |
3.5 |
|
IHF65-40-250A |
65 |
40 |
15 |
23.3 |
70 |
2900 |
48 |
3.5 |
|
IHF80-65-125 |
80 |
65 |
5.5 |
50 |
20 |
2900 |
69 |
4 |
|
IHF80-65-125A |
80 |
65 |
4 |
45 |
16 |
2900 |
68 |
4 |
|
IHF80-65-160 |
80 |
65 |
11 |
50 |
32 |
2900 |
68 |
4 |
|
IHF80-65-160A |
80 |
65 |
7.5 |
47 |
28 |
2900 |
67 |
4 |
|
IHF80-50-200 |
80 |
50 |
15 |
50 |
50 |
2900 |
64 |
4 |
|
IHF80-50-200A |
80 |
50 |
11 |
47 |
44 |
2900 |
63 |
4 |
|
IHF80-50-250 |
80 |
50 |
30 |
50 |
80 |
2900 |
50 |
4 |
|
IHF80-50-250A |
80 |
50 |
22 |
45 |
70 |
2900 |
50 |
4 |
|
IHF100-80-125 |
100 |
80 |
11 |
100 |
20 |
2900 |
75 |
5 |
|
IHF100-80-125A |
100 |
80 |
7.5 |
89 |
16 |
2900 |
73 |
5 |
|
IHF100-80-160 |
100 |
80 |
15 |
100 |
32 |
2900 |
74 |
5 |
|
IHF100-80-160A |
100 |
80 |
11 |
93.5 |
28 |
2900 |
73 |
5 |
|
IHF100-65-200 |
100 |
65 |
30 |
100 |
50 |
2900 |
72 |
5 |
|
IHF100-65-200A |
100 |
65 |
22 |
93.5 |
44 |
2900 |
71 |
5 |
|
IHF100-65-250 |
100 |
65 |
37 |
100 |
80 |
2900 |
69 |
4 |
|
IHF100-65-250A |
100 |
65 |
30 |
93.5 |
70 |
2900 |
68 |
4.5 |
