高温热水泵选用GRG外接自来水冷却装置离心泵或IH双端面化工离心泵
时间：2015-10-22 来源：扬子江泵业 浏览数：16131
所谓的冷水泵就是输送温度不大于80摄氏度的水泵,而热水泵就是温度大于80摄氏度的水泵。但是在这里我们要注意一点,那就是如果介质温度高于150摄氏度之后，我们就称它为高温泵了。
要了解冷水泵与热水泵的区别，我们可以通过它们的特点介绍来了解。
一、冷水泵的特点：
冷水泵常用的密封为填料密封或者丁晴橡胶材质的机械密封，采用填料密封的泵常见的就是IS清水泵，该泵也是早的冷水泵产品，由于填料本身就需要液体冷却润滑所以该泵耐温度高就只有80度左右，而且填料密封的冷水泵还有滴水的现象对泵体底座和泵周围环境有一定的污染，此类产品已经逐渐被ISG和ISW离心泵系列产品所替代。
2、热水泵的特点：
热水泵也就是在ISG和ISW离心泵系列的基础上优化设计而成的热水泵类产品，特别是IRG型热水泵用量大，因为该泵采用立式安装电机在上部，泵与电机之间还有一个短的支架，不会因为机械密封漏水的现象而导致电机里面进水烧坏电机，而且还可以在IRG热水泵的基础上设计成机械密封另外靠外接自来水冷却的装置的热水高温泵产品高温度可以达到240℃。
其实冷却水泵和热水泵大的区别不在于泵体的材质，而是在于其泵的技术和机封的选配。IH型单级单吸悬臂式化工离心泵是根据国际标准ISO2858进行设计的并按国际标准ISO5199/DIS制造的，其技术指标与老产品相比，效率平均提高5%左右，汽蚀余量降低了2m左右，是一种性能稳定，零部件尺寸已实现标准化的节能高效产品，是国家机械工业部确定取代老式耐腐蚀泵及替代进口的节能更新换代的产品。

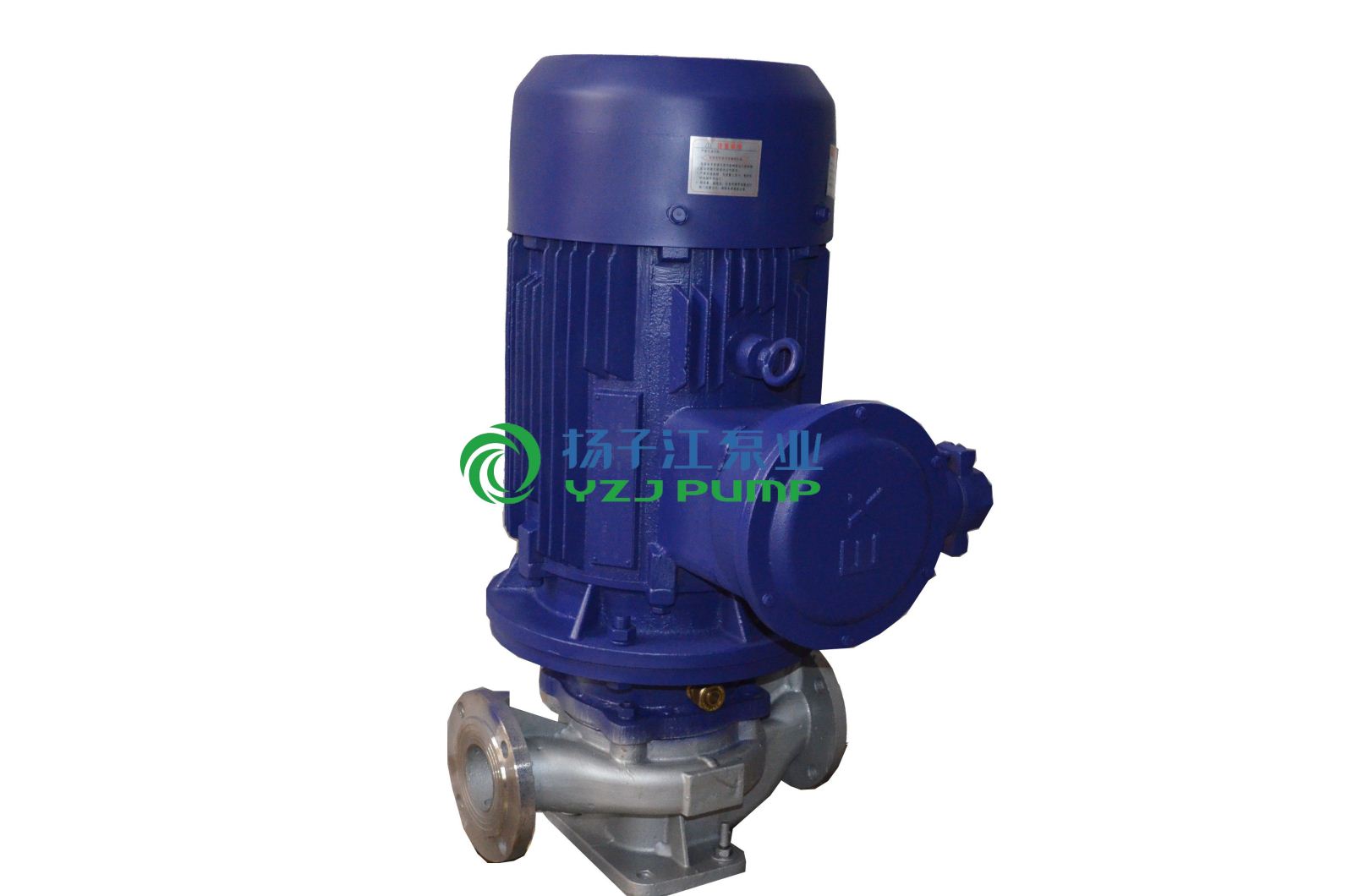

GRG耐高温管道离心泵产品概述
扬子江泵业公司的GRG耐高温管道离心泵，是在ISG型的基础上自行研究开发的新一代节能、环保立式热水离心泵。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观，具有行业领先水平。
GRG耐高温管道离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下
GRG耐高温管道离心泵工作条件
1、 吸入压力≤1．6MPa，或泵系统高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。
GRG耐高温管道离心泵产品特点
运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用国际一流品质；配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
GRG耐高温管道离心泵型号意义
例如:ISG50-160(I)A
ISG-立式单级管道离心泵
IRG-立式单级热水管道离心泵
GRG-立式单级热水管道离心泵
GRG耐高温管道离心泵主要配件
GRG耐高温管道离心泵结构
IH双端面化工离心泵
IH型不锈钢化工离心泵功能范围：
流量Q：6.3～400m3/h 扬程H：5～ 132m
转速n：2900、1450r/min 配带功率：0.55～110KW
进口直径：50～200mm 高作业压力：1.6Mpa
IH型化工泵有29个根本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切开变型后，达112个规范。
用户可依据被运送介质的腐蚀性程度对泵的过流有些首要零件选用不同资料。泵的过流有些首要零件的资料及其代号有下列五种：
|
资料称号 |
ZG1Cr18Ni9 |
ZG1Cr18N i9Ti |
ZGOCr18Ni12M02Ti |
ZG1Cr18Ni12M02Ti |
ZG1Cr18Mn13M02CuN |
|
代 号 |
303 |
305 |
306 |
307 |
402 |
注：除上表已列出的资料外、生产厂还可依据用户需求，选用合适制作该系列化工泵的资料。所选资料及其代号应准则契合GB2100-80。对国家没有规则代号的资料，答应选用世界或国内通用的资料代号(如职业或工厂规范)。
IH型不锈钢化工离心泵商品特色：
IH型不锈钢化工离心泵具有水利功能规划合理、牢靠，体积小，质量轻，抗汽蚀功能好，电耗低，运用维修便利，作业效率高级长处。IH型单级单吸离心泵为卧式构造，其构造规划根本能满意一切管道装置。
产品特点
普及性高，性能稳定，不锈钢材质有304，316L，CD-4Mcu,904，904L，哈氏合金等密度范围P=1.0~1.84×103kg/m3介质温度在-20℃∽+180℃范围之间；系统工作压力≤1.6MPa流量3.4∽460m3/h 扬程H3.6∽132m
产品用途
IH型泵适于化工、石油、石油化工、冶金、轻工、印染、制药、环保、海水淡化、海上采油、造纸、食品等工业部门输送不含固体颗粒的有机或无机化工介质、石油产品及腐蚀性的液体。
型号 |
进口←
|
出口→
|
流量
|
扬程
|
配用电机
|
叶轮直径
|
|
| 进口-出口-叶轮(mm)(mm)(mm) |
mm
|
mm
|
(m3/h)
|
(m)
|
|||
| 转速r/min功率(KW) |
mm
|
||||||
|
IH25-25-125
|
25
|
25
|
4
|
20
|
2900
|
1.1 |
125
|
| IH25-25-160 |
25
|
25
|
4
|
32
|
2900 | 1.5 |
160
|
| IH32-25-125 |
32
|
25
|
5
|
20
|
2900 | 1.5 |
125
|
| IH32-25-160 |
32
|
25
|
5
|
32
|
2900 | 2.2 |
160
|
| IH32-25-200 |
32
|
25
|
5
|
50
|
2900 | 3 |
200
|
| IH40-32-125 |
40
|
32
|
7
|
20
|
2900 | 1.5 |
125
|
|
IH40-32-160
|
40 | 32 | 7 | 32 |
2900
|
2.2
|
160 |
|
IH40-32-200
|
40 | 32 | 7 | 50 |
2900
|
4
|
200 |
|
IH50-32-125
|
50
|
32
|
12.5
|
20
|
2900 |
2.2
|
125
|
|
IH50-32-125
|
50
|
32
|
6.3
|
5
|
1450 | 0.55 |
125
|
|
IH50-32-160
|
50
|
32
|
12.5
|
32
|
2900
|
3
|
160
|
|
IH50-32-160
|
50
|
32
|
6.3
|
8
|
1450 |
0.55
|
160
|
|
IH50-32-200
|
50
|
32
|
12.5
|
50
|
2900
|
5.5
|
200
|
|
IH50-32-200
|
50
|
32
|
6.3
|
12.5
|
1450
|
0.75
|
200
|
|
IH50-32-250
|
50
|
32
|
12.5
|
80
|
2900 |
11
|
250
|
|
IH50-32-250
|
50
|
32
|
6.3
|
20
|
1450
|
1.5
|
250
|
|
IH65-50-125
|
65
|
50
|
25
|
20
|
2900
|
3
|
125
|
|
IH65-50-125
|
65
|
50
|
12.5
|
5
|
1450
|
0.55
|
125
|
|
IH65-50-160
|
65
|
50
|
25
|
32
|
2900
|
5.5
|
160
|
|
IH65-50-160
|
65
|
50
|
12.5
|
8
|
1450
|
0.75
|
160
|
|
IH65-40-200
|
65
|
40
|
25
|
50
|
2900
|
11
|
200
|
|
IH65-40-200
|
65
|
40
|
12.5
|
12.5
|
1450
|
1.1
|
200
|
|
IH65-40-250
|
65
|
40
|
25
|
80
|
2900
|
15
|
250
|
|
IH65-40-250
|
65
|
40
|
12.5
|
20
|
1450
|
2.2
|
250
|
|
IH65-40-315
|
65
|
40
|
25
|
125
|
2900
|
30
|
315
|
|
IH65-40-315
|
65
|
40
|
12.5
|
32
|
1450
|
4
|
315
|
|
IH80-65-125
|
80
|
65
|
50
|
20
|
2900
|
5.5
|
125
|
|
IH80-65-125
|
80
|
65
|
25
|
5
|
1450
|
0.75
|
125
|
|
IH80-65-160
|
80
|
65
|
50
|
32
|
2900
|
7.5
|
160
|
|
IH80-65-160
|
80
|
65
|
25
|
8
|
1450
|
1.1
|
160
|
|
IH80-50-200
|
80
|
50
|
50
|
50
|
2900
|
15
|
200
|
|
IH80-50-200
|
80
|
50
|
25
|
12.5
|
1450
|
2.2
|
200 |
|
IH80-50-250
|
80
|
50
|
50
|
80
|
2900
|
30
|
250
|
|
IH80-50-250
|
80
|
50
|
25
|
20
|
1450
|
4
|
250
|
|
IH80-50-315
|
80
|
50
|
50
|
125
|
2900
|
45
|
315
|
|
IH80-50-315
|
80
|
50
|
25
|
32
|
1450
|
5.5
|
315
|
|
IH100-80-125
|
100
|
80
|
100
|
20
|
2900
|
11
|
125
|
|
IH100-80-125
|
100
|
80
|
50
|
5
|
1450
|
1.5
|
125
|
|
IH100-80-160
|
100
|
80
|
100
|
32
|
2900
|
15
|
160
|
|
IH100-80-160
|
100
|
80
|
50
|
8
|
1450
|
2.2
|
160
|
|
IH100-65-200
|
100
|
65
|
100
|
50
|
2900
|
30
|
200
|
|
IH100-65-200
|
100
|
65
|
50
|
12.5
|
1450
|
4
|
200
|
|
IH100-65-250
|
100
|
65
|
100
|
80
|
2900
|
45
|
250
|
|
IH100-65-250
|
100
|
65
|
50
|
20
|
1450
|
5.5
|
250
|
|
IH100-65-315
|
100
|
65
|
100
|
125
|
2900
|
75
|
315
|
|
IH100-65-315
|
100
|
65
|
50
|
32
|
1450
|
11
|
315
|
|
IH125-100-200
|
125
|
100
|
200
|
50
|
2900
|
45
|
200
|
|
IH125-100-200
|
125
|
100
|
100
|
12.5
|
1450
|
7.5
|
200
|
|
IH125-100-250
|
125
|
100
|
200
|
80
|
2900
|
75
|
250
|
|
IH125-100-250
|
125
|
100
|
100
|
20
|
1450
|
11
|
250
|
|
IH125-100-315
|
125
|
100
|
200
|
125
|
2900
|
110
|
315
|
|
IH125-100-315
|
125
|
100
|
100
|
32
|
1450
|
18.5
|
315
|
|
IH125-100-400
|
125
|
100
|
100
|
50
|
1450
|
30
|
400
|
|
IH150-125-250
|
150
|
125
|
200
|
20
|
1450
|
18.5
|
250
|
|
IH150-125-315
|
150
|
125
|
200
|
32
|
1450
|
30
|
315
|
|
IH150-125-400
|
150
|
125
|
200
|
50
|
1450
|
55
|
400
|
|
IH200-150-250
|
200
|
150
|
400
|
20
|
1450
|
37
|
250
|
|
IH200-150-315
|
200
|
150
|
400
|
32
|
1450
|
55
|
315
|
|
IH200-150-400
|
200
|
150
|
400
|
50
|
1450
|
90
|
400
|
| IH250-200-315 | 250 | 200 | 550 | 32 | 1450 | 75 | 315 |
| IH250-200-450 | 250 | 200 | 600 | 60 | 1450 | 160 | 450 |
化工泵IH型的结构图：
|
1 |
泵体 |
4 |
密封环 |
7 |
轴套 |
10 |
填料压盖 |
13 |
机械密封压盖 |
|
2 |
叶轮螺母 |
5 |
叶轮 |
8 |
填料环 |
11 |
悬架轴承部件 |
14 |
机械密封 |
|
3 |
止动垫圈 |
6 |
泵盖 |
9 |
填料 |
12 |
轴 |
15 |
短轴套 |
IH型不锈钢化工离心泵构造阐明：
IH型不锈钢化工离心泵泵盖经过止口固定在中心支架上，然后经过泵体与中心支架止口的联接把泵盖夹紧在中心，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件经过止口固定固定在中心支架上，并用悬架支架支撑在底座上。为拆开便利，规划了加长联轴器，维修时能够不拆开进出口联接管路，泵体和电动机。只需拆下联轴器的中心联接件，即可退出转子部件进行维修。这是世界上通用的一种构造形式。
不锈钢化工泵的旋转方向：泵经过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
