CDLF型轻型不锈钢304\316立式多级冲压泵替代国外CR、CRN参数选型表

时间:2013-10-21 来源:扬子江泵业 浏览数:834

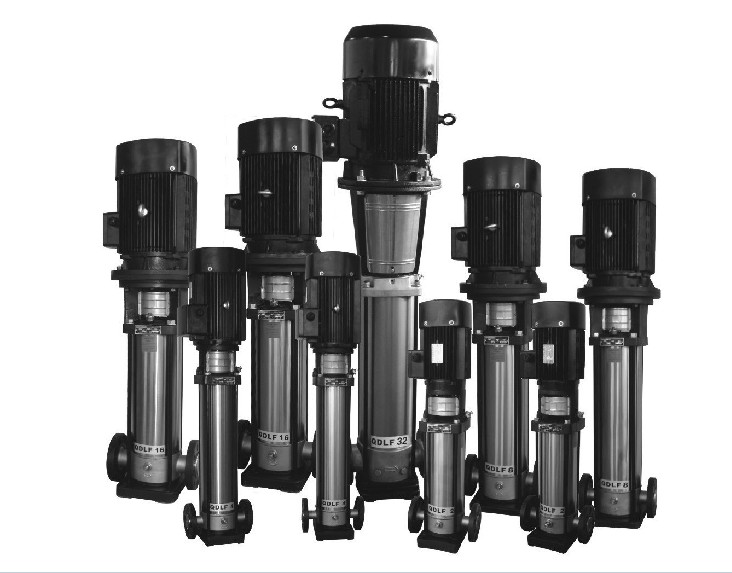

CDLF型轻型不锈钢立式多级离心泵(以下简称泵)是吸取了国内外先进技术而设计制造的非自吸立式多级离心泵,采用标准立式电机和快装式机械密封,更换非常方便。


泵的过流部分均采用不锈钢(304\316)材料制成,可适用于轻度腐蚀性介质。CDLF型轻型不锈钢立式多级离心泵可替代国外CR、CRN等同类产品。产品投放市场后,以其高效节能、质量可靠、使用范围广等特点,深受广大用户的喜爱。
二、产品特征:
1、采用优良的水力模型和先进的制造工艺,大大提高泵的性能及使用寿命。
2、由于轴封采用材料为硬质合金及氟橡胶的机械密封,可提高泵运行的可靠性及输送介质的温度。
3、泵的过流部分采用不锈钢板冲压焊接而成,使得泵可适用于轻度腐蚀性介质。
4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著,检修方便。
5、泵的进水口与出水口位于泵座同一水平线上,可直接用于管路当中。
6、采用标准电机,用户可方便地根据需要配备电机。
7、可根据用户需要配备智能保护器,对泵干转、缺相、过载等进行有效保护。
三、产品用途:
供水:水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压:流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送:冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。
水处理:超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。
灌溉:农田灌溉、喷灌、滴灌。
四、产品输送介质:
1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。
2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
3、泵主要材料为不锈钢,可应用于抽送轻度腐蚀性介质。
五、产品型号意义:
CDLF-不锈钢轻型立式多级离心泵
F-过流部件为不锈钢(304或316)
2-额定流量(m3/h)

CDLF型轻型不锈钢304\316立式多级冲压泵替代国外CR、CRN参数选型表

扬程(m)
流量(m3/h)
电机功率(KW)
转速(r/min)
CDL1-2
11.5
1
0.37
2900
CDL1-3
17
1
0.37
2900
CDL1-4
22.5
1
0.37
2900
CDL1-5
28
1
0.37
2900
CDL1-6
33.5
1
0.37
2900
CDL1-7
39
1
0.37
2900
CDL1-8
45
1
0.55
2900
CDL1-9
51
1
0.55
2900
CDL1-10
57
1
0.55
2900
CDL1-11
61
1
0.55
2900
CDL1-12
67
1
0.75
2900
CDL1-13
73
1
0.75
2900
CDL1-14
80
1
0.75
2900
CDL1-15
84
1
0.75
2900
CDL1-17
95
1
1.1
2900
CDL1-19
106
1
1.1
2900
CDL1-21
117
1
1.1
2900
CDL1-23
128
1
1.1
2900
CDL1-25
139
1
1.5
2900
CDL1-27
150
1
1.5
2900
CDL1-30
166
1
1.5
2900
CDL1-33
183
1
2.2
2900
CDL1-36
200
1
2.2
2900
CDL2-2
15
2
0.37
2900
CDL2-3
22
2
0.37
2900
CDL2-4
30
2
0.55
2900
CDL2-5
37
2
0.55
2900
CDL2-6
45
2
0.75
2900
CDL2-7
52
2
0.75
2900
CDL2-9
67
2
1.1
2900
CDL2-11
82
2
1.1
2900
CDL2-13
98
2
1.5
2900
CDL2-15
112
2
1.5
2900
CDL2-18
136
2
2.2
2900
CDL2-22
165
2
2.2
2900
CDL2-26
198
2
3
2900
CDL3-2
9
3
0.37
2900
CDL3-3
14
3
0.37
2900
CDL3-4
19
3
0.37
2900
CDL3-5
23
3
0.37
2900
CDL3-6
28
3
0.55
2900
CDL3-7
32
3
0.55
2900
CDL3-8
37
3
0.75
2900
CDL3-9
42
3
0.75
2900
CDL3-10
47
3
0.75
2900
CDL3-11
51
3
1.1
2900
CDL3-12
55
3
1.1
2900
CDL3-13
60
3
1.1
2900
CDL3-15
69
3
1.1
2900
CDL3-17
79
3
1.5
2900
CDL3-19
88
3
1.5
2900
CDL3-21
98
3
2.2
2900
CDL3-23
107
3
2.2
2900
CDL3-25
116
3
2.2
2900
CDL3-27
124
3
2.2
2900
CDL3-29
133
3
2.2
2900
CDL3-31
142
3
3
2900
CDL3-33
151
3
3
2900
CDL3-36
168
3
3
2900
CDL4-2
15
4
0.37
2900
CDL4-3
24
4
0.55
2900
CDL4-4
32
4
0.75
2900
CDL4-5
40
4
1.1
2900
CDL4-6
48
4
1.1
2900
CDL4-7
56
4
1.5
2900
CDL4-8
64
4
1.5
2900
CDL4-10
81
4
2.2
2900
CDL4-12
95
4
2.2
2900
CDL4-13
105
4
3
2900
CDL4-14
112
4
3
2900
CDL4-15
122
4
3
2900
CDL4-16
129
4
3
2900
CDL4-17
138
4
4
2900
CDL4-18
147
4
4
2900
CDL4-19
153
4
4
2900
CDL4-20
163
4
4
2900
CDL4-21
172
4
4
2900
CDL4-22
178
4
4
2900
CDL8-2
18
8
0.75
2900
CDL8-3
27
8
1.1
2900
CDL8-4
36
8
1.5
2900
CDL8-5
45
8
2.2
2900
CDL8-6
54
8
2.2
2900
CDL8-7
65
8
3
2900
CDL8-8
73
8
3
2900
CDL8-10
92
8
4
2900
CDL8-11
100
8
4
2900
CDL8-12
111
8
4
2900
CDL8-13
117
8
5.5
2900
CDL8-14
130
8
5.5
2900
CDL8-15
137
8
5.5
2900
CDL8-16
148
8
5.5
2900
CDL8-17
157
8
7.5
2900
CDL8-18
167
8
7.5
2900
CDL8-19
176
8
7.5
2900
CDL8-20
186
8
7.5
2900
CDL12-2
20
12
1.5
2900
CDL12-3
30
12
2.2
2900
CDL12-4
40
12
3
2900
CDL12-5
50
12
3
2900
CDL12-6
60
12
4
2900
CDL12-7
70
12
5.5
2900
CDL12-8
80
12
5.5
2900
CDL12-9
91
12
5.5
2900
CDL12-10
101
12
7.5
2900
CDL12-11
111
12
7.5
2900
CDL12-12
121
12
7.5
2900
CDL12-13
131
12
11
2900
CDL12-14
141
12
11
2900
CDL12-15
151
12
11
2900
CDL12-16
162
12
11
2900
CDL12-17
172
12
11
2900
CDL12-18
183
12
11
2900
CDL16-2
22
16
2.2
2900
CDL16-3
34
16
3
2900
CDL16-4
46
16
4
2900
CDL16-5
58
16
5.5
2900
CDL16-6
70
16
5.5
2900
CDL16-7
82
16
7.5
2900
CDL16-8
94
16
7.5
2900
CDL16-9
105
16
11
2900
CDL16-10
118
16
11
2900
CDL16-11
130
16
11
2900
CDL16-12
141
16
11
2900
CDL16-13
152
16
15
2900
CDL16-14
166
16
15
2900
CDL16-15
177
16
15
2900
CDL16-16
189
16
15
2900
CDL20-1
10
20
1.1
2900
CDL20-2
23
20
2.2
2900
CDL20-3
35
20
4
2900
CDL20-4
47
20
5.5
2900
CDL20-5
58
20
5.5
2900
CDL20-6
70
20
7.5
2900
CDL20-7
82
20
7.5
2900
CDL20-8
94
20
11
2900
CDL20-10
118
20
11
2900
CDL20-12
142
20
15
2900
CDL20-14
166
20
15
2900
CDL20-17
202
20
18.5
2900
CDL32-10-1
9
32
1.5
2900
CDL32-10
13
32
2.2
2900
CDL32-20-2
20
32
3
2900
CDL32-20
27
32
4
2900
CDL32-30
40
32
5.5
2900
CDL32-40
53
32
7.5
2900
CDL32-50
67
32
11
2900
CDL32-60
81
32
11
2900
CDL32-70
95
32
15
2900
CDL32-80
109
32
15
2900
CDL32-90
124
32
18.5
2900
CDL32-100
138
32
18.5
2900
CDL32-110
153
32
22
2900
CDL32-120
167
32
22
2900
CDL32-130
181
32
30
2900
CDL32-140
196
32
30
2900
CDL42-10-1
16
42
3
2900
CDL42-10
20
42
4
2900
CDL42-20-2
32
42
5.5
2900
CDL42-20
41
42
7.5
2900
CDL42-30-2
52
42
11
2900
CDL42-30
61
42
11
2900
CDL42-40-2
73
42
15
2900
CDL42-40
81
42
15
2900
CDL42-50-2
93
42
18.5
2900
CDL42-50
101
42
18.5
2900
CDL42-60-2
113
42
22
2900
CDL42-60
122
42
22
2900
CDL42-70-2
134
42
30
2900
CDL42-70
142
42
30
2900
CDL42-80-2
154
42
30
2900
CDL42-80
162
42
30
2900
CDL42-90-2
174
42
30
2900
CDL42-90
183
42
37
2900
CDL42-100-2
194
42
37
2900
CDL42-100
203
42
37
2900
CDL42-110-2
217
42
45
2900
CDL42-110
225
42
45
2900
CDL42-120-2
238
42
45
2900
CDL42-120
247
42
45
2900
CDL42-130-2
259
42
45
2900
CDL65-10-1
13
65
4
2900
CDL65-10
20
65
5.5
2900
CDL65-20-2
26
65
7.5
2900
CDL65-20-1
33
65
11
2900
CDL65-20
40
65
11
2900
CDL65-30-2
46
65
15
2900
CDL65-30-1
53
65
15
2900
CDL65-30
60
65
18.5
2900
CDL65-40-2
66
65
18.5
2900
CDL65-40-1
73
65
22
2900
CDL65-40
80
65
22
2900
CDL65-50-2
88
65
30
2900
CDL65-50-1
95
65
30
2900
CDL65-50
102
65
30
2900
CDL65-60-2
110
65
30
2900
CDL65-60-1
117
65
37
2900
CDL65-60
124
65
37
2900
CDL65-70-2
132
65
37
2900
CDL65-70-1
139
65
37
2900
CDL65-70
146
65
45
2900
CDL65-80-2
154
65
45
2900
CDL65-80-1
161
65
45
2900
CDL85-10-1
14
85
5.5
2900
CDL85-10
20
85
7.5
2900
CDL85-20-2
30
85
11
2900
CDL85-20
41
85
15
2900
CDL85-30-2
52
85
18.5
2900
CDL85-30
64
85
22
2900
CDL85-40-2
75
85
30
2900
CDL85-40
86
85
30
2900
CDL85-50-2
98
85
37
2900
CDL85-50
110
85
37
2900
CDL85-60-2
122
85
45
2900
CDL85-60
134
85
45
2900
CDL120-10
18.5
120
11
2950
CDL120-20-1
34.5
120
18.5
2950
CDL120-20
40
120
22
2950
CDL120-30
61
120
30
2950
CDL120-40-1
76
120
37
2950
CDL120-50-1
97
120
45
2950
CDL120-60-1
118
120
55
2950
CDL120-70
145
120
75
2950
CDL150-10-1
12.5
150
11
2950
CDL150-10
18.5
150
15
2950
CDL150-20-1
35
150
22
2950
CDL150-30-2
49
150
30
2950
CDL150-30
63
150
37
2950
CDL150-40-1
77
150
45
2950
CDL150-50-2
92
150
55
2950
CDL150-60
130
150
75
2950
CDLFF1-2
11.5
1
0.37
2900
CDLF1-3
17
1
0.37
2900
CDLF1-4
22.5
1
0.37
2900
CDLF1-5
28
1
0.37
2900
CDLF1-6
33.5
1
0.37
2900
CDLF1-7
39
1
0.37
2900
CDLF1-8
45
1
0.55
2900
CDLF1-9
51
1
0.55
2900
CDLF1-10
57
1
0.55
2900
CDLF1-11
61
1
0.55
2900
CDLF1-12
67
1
0.75
2900
CDLF1-13
73
1
0.75
2900
CDLF1-14
80
1
0.75
2900
CDLF1-15
84
1
0.75
2900
CDLF1-17
95
1
1.1
2900
CDLF1-19
106
1
1.1
2900
CDLF1-21
117
1
1.1
2900
CDLF1-23
128
1
1.1
2900
CDLF1-25
139
1
1.5
2900
CDLF1-27
150
1
1.5
2900
CDLF1-30
166
1
1.5
2900
CDLF1-33
183
1
2.2
2900
CDLF1-36
200
1
2.2
2900
CDLF2-2
15
2
0.37
2900
CDLF2-3
22
2
0.37
2900
CDLF2-4
30
2
0.55
2900
CDLF2-5
37
2
0.55
2900
CDLF2-6
45
2
0.75
2900
CDLF2-7
52
2
0.75
2900
CDLF2-9
67
2
1.1
2900
CDLF2-11
82
2
1.1
2900
CDLF2-13
98
2
1.5
2900
CDLF2-15
112
2
1.5
2900
CDLF2-18
136
2
2.2
2900
CDLF2-22
165
2
2.2
2900
CDLF2-26
198
2
3
2900
CDLF3-2
9
3
0.37
2900
CDLF3-3
14
3
0.37
2900
CDLF3-4
19
3
0.37
2900
CDLF3-5
23
3
0.37
2900
CDLF3-6
28
3
0.55
2900
CDLF3-7
32
3
0.55
2900
CDLF3-8
37
3
0.75
2900
CDLF3-9
42
3
0.75
2900
CDLF3-10
47
3
0.75
2900
CDLF3-11
51
3
1.1
2900
CDLF3-12
55
3
1.1
2900
CDLF3-13
60
3
1.1
2900
CDLF3-15
69
3
1.1
2900
CDLF3-17
79
3
1.5
2900
CDLF3-19
88
3
1.5
2900
CDLF3-21
98
3
2.2
2900
CDLF3-23
107
3
2.2
2900
CDLF3-25
116
3
2.2
2900
CDLF3-27
124
3
2.2
2900
CDLF3-29
133
3
2.2
2900
CDLF3-31
142
3
3
2900
CDLF3-33
151
3
3
2900
CDLF3-36
168
3
3
2900
CDLF4-2
15
4
0.37
2900
CDLF4-3
24
4
0.55
2900
CDLF4-4
32
4
0.75
2900
CDLF4-5
40
4
1.1
2900
CDLF4-6
48
4
1.1
2900
CDLF4-7
56
4
1.5
2900
CDLF4-8
64
4
1.5
2900
CDLF4-10
81
4
2.2
2900
CDLF4-12
95
4
2.2
2900
CDLF4-13
105
4
3
2900
CDLF4-14
112
4
3
2900
CDLF4-15
122
4
3
2900
CDLF4-16
129
4
3
2900
CDLF4-17
138
4
4
2900
CDLF4-18
147
4
4
2900
CDLF4-19
153
4
4
2900
CDLF4-20
163
4
4
2900
CDLF4-21
172
4
4
2900
CDLF4-22
178
4
4
2900
CDLF8-2
18
8
0.75
2900
CDLF8-3
27
8
1.1
2900
CDLF8-4
36
8
1.5
2900
CDLF8-5
45
8
2.2
2900
CDLF8-6
54
8
2.2
2900
CDLF8-7
65
8
3
2900
CDLF8-8
73
8
3
2900
CDLF8-10
92
8
4
2900
CDLF8-11
100
8
4
2900
CDLF8-12
111
8
4
2900
CDLF8-13
117
8
5.5
2900
CDLF8-14
130
8
5.5
2900
CDLF8-15
137
8
5.5
2900
CDLF8-16
148
8
5.5
2900
CDLF8-17
157
8
7.5
2900
CDLF8-18
167
8
7.5
2900
CDLF8-19
176
8
7.5
2900
CDLF8-20
186
8
7.5
2900
CDLF12-2
20
12
1.5
2900
CDLF12-3
30
12
2.2
2900
CDLF12-4
40
12
3
2900
CDLF12-5
50
12
3
2900
CDLF12-6
60
12
4
2900
CDLF12-7
70
12
5.5
2900
CDLF12-8
80
12
5.5
2900
CDLF12-9
91
12
5.5
2900
CDLF12-10
101
12
7.5
2900
CDLF12-11
111
12
7.5
2900
CDLF12-12
121
12
7.5
2900
CDLF12-13
131
12
11
2900
CDLF12-14
141
12
11
2900
CDLF12-15
151
12
11
2900
CDLF12-16
162
12
11
2900
CDLF12-17
172
12
11
2900
CDLF12-18
183
12
11
2900
CDLF16-2
22
16
2.2
2900
CDLF16-3
34
16
3
2900
CDLF16-4
46
16
4
2900
CDLF16-5
58
16
5.5
2900
CDLF16-6
70
16
5.5
2900
CDLF16-7
82
16
7.5
2900
CDLF16-8
94
16
7.5
2900
CDLF16-9
105
16
11
2900
CDLF16-10
118
16
11
2900
CDLF16-11
130
16
11
2900
CDLF16-12
141
16
11
2900
CDLF16-13
152
16
15
2900
CDLF16-14
166
16
15
2900
CDLF16-15
177
16
15
2900
CDLF16-16
189
16
15
2900
CDLF20-1
10
20
1.1
2900
CDLF20-2
23
20
2.2
2900
CDLF20-3
35
20
4
2900
CDLF20-4
47
20
5.5
2900
CDLF20-5
58
20
5.5
2900
CDLF20-6
70
20
7.5
2900
CDLF20-7
82
20
7.5
2900
CDLF20-8
94
20
11
2900
CDLF20-10
118
20
11
2900
CDLF20-12
142
20
15
2900
CDLF20-14
166
20
15
2900
CDLF20-17
202
20
18.5
2900
CDLF32-10-1
9
32
1.5
2900
CDLF32-10
13
32
2.2
2900
CDLF32-20-2
20
32
3
2900
CDLF32-20
27
32
4
2900
CDLF32-30
40
32
5.5
2900
CDLF32-40
53
32
7.5
2900
CDLF32-50
67
32
11
2900
CDLF32-60
81
32
11
2900
CDLF32-70
95
32
15
2900
CDLF32-80
109
32
15
2900
CDLF32-90
124
32
18.5
2900
CDLF32-100
138
32
18.5
2900
CDLF32-110
153
32
22
2900
CDLF32-120
167
32
22
2900
CDLF32-130
181
32
30
2900
CDLF32-140
196
32
30
2900
CDLF42-10-1
16
42
3
2900
CDLF42-10
20
42
4
2900
CDLF42-20-2
32
42
5.5
2900
CDLF42-20
41
42
7.5
2900
CDLF42-30-2
52
42
11
2900
CDLF42-30
61
42
11
2900
CDLF42-40-2
73
42
15
2900
CDLF42-40
81
42
15
2900
CDLF42-50-2
93
42
18.5
2900
CDLF42-50
101
42
18.5
2900
CDLF42-60-2
113
42
22
2900
CDLF42-60
122
42
22
2900
CDLF42-70-2
134
42
30
2900
CDLF42-70
142
42
30
2900
CDLF42-80-2
154
42
30
2900
CDLF42-80
162
42
30
2900
CDLF42-90-2
174
42
30
2900
CDLF42-90
183
42
37
2900
CDLF42-100-2
194
42
37
2900
CDLF42-100
203
42
37
2900
CDLF42-110-2
217
42
45
2900
CDLF42-110
225
42
45
2900
CDLF42-120-2
238
42
45
2900
CDLF42-120
247
42
45
2900
CDLF42-130-2
259
42
45
2900
CDLF65-10-1
13
65
4
2900
CDLF65-10
20
65
5.5
2900
CDLF65-20-2
26
65
7.5
2900
CDLF65-20-1
33
65
11
2900
CDLF65-20
40
65
11
2900
CDLF65-30-2
46
65
15
2900
CDLF65-30-1
53
65
15
2900
CDLF65-30
60
65
18.5
2900
CDLF65-40-2
66
65
18.5
2900
CDLF65-40-1
73
65
22
2900
CDLF65-40
80
65
22
2900
CDLF65-50-2
88
65
30
2900
CDLF65-50-1
95
65
30
2900
CDLF65-50
102
65
30
2900
CDLF65-60-2
110
65
30
2900
CDLF65-60-1
117
65
37
2900
CDLF65-60
124
65
37
2900
CDLF65-70-2
132
65
37
2900
CDLF65-70-1
139
65
37
2900
CDLF65-70
146
65
45
2900
CDLF65-80-2
154
65
45
2900
CDLF65-80-1
161
65
45
2900
CDLF85-10-1
14
85
5.5
2900
CDLF85-10
20
85
7.5
2900
CDLF85-20-2
30
85
11
2900
CDLF85-20
41
85
15
2900
CDLF85-30-2
52
85
18.5
2900
CDLF85-30
64
85
22
2900
CDLF85-40-2
75
85
30
2900
CDLF85-40
86
85
30
2900
CDLF85-50-2
98
85
37
2900
CDLF85-50
110
85
37
2900
CDLF85-60-2
122
85
45
2900
CDLF85-60
134
85
45
2900
CDLF120-10
18.5
120
11
2950
CDLF120-20-1
34.5
120
18.5
2950
CDLF120-20
40
120
22
2950
CDLF120-30
61
120
30
2950
CDLF120-40-1
76
120
37
2950
CDLF120-50-1
97
120
45
2950
CDLF120-60-1
118
120
55
2950
CDLF120-70
145
120
75
2950
CDLF150-10-1
12.5
150
11
2950
CDLF150-10
18.5
150
15
2950
CDLF150-20-1
35
150
22
2950
CDLF150-30-2
49
150
30
2950
CDLF150-30
63
150
37
2950
CDLF150-40-1
77
150
45
2950
CDLF150-50-2
92
150
55
2950
CDLF150-60
130
150
75
2950

感谢您访问我们扬子江泵业的网站www.yzjbf.cn,如有任何水泵疑问我们一定会尽心尽力为您提供优质的服务.

联系方式

浙江扬子江泵业有限公司

客服1:0577-67980815

客服2:0577-67980810

传真:0577-67986930

地址:浙江省永嘉县东瓯街道东瓯工业园区

浙江扬子江泵业有限公司版权所有 浙ICP备07035632号-3

商务办公地址:浙江省永嘉县东瓯街道东瓯工业园区

销售热线:0577-67980815 67980810 传真:0577-67986930

本网站所有图片和资料均属扬子江泵业公司所有,未经同意不得转贴
