WDG食品级不锈钢无负压叠压供水设备安装尺寸参考图

时间：2013-10-21 来源：扬子江泵业浏览数：1308

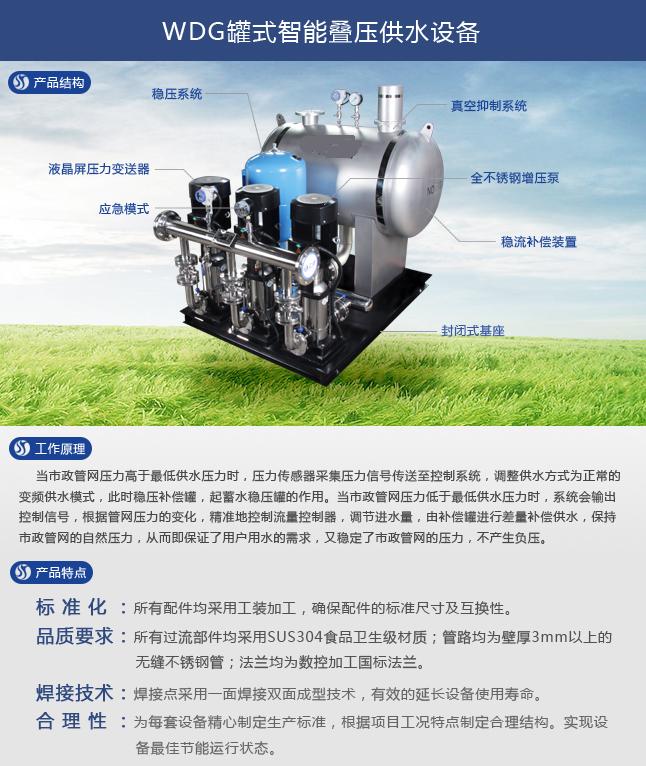

罐式无负压供水设备是全程密闭式与市政管网串联的模式。在市政管网原有压力下进行叠压供水，根据预设好的用户需求压力进行补压。该设备为一体式安装，大程度上减少现场安装的难度。利用当下先进的变频调速技术进行补给压力，从而大程度上减少消耗的能源。上源罐式无负压供水设备还增加了独有的专利技术——罐式稳流补偿系统，当市政管网供水量小于用户需求时，稳流补偿系统自动开启，进行供给水循环，确保用户连续供水不间断，同时稳流补偿罐上方的真空抑制装置打开，抑制负压产生，从而真正的实现了无负压供水模式。

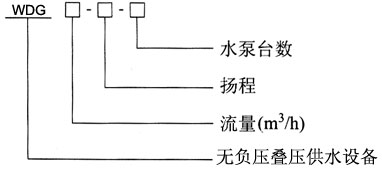

型号意义

产品特点
    1、管网无负压叠压
   罐式无负压供水设备是在大程度上利用市政官网原有压力，进行叠压供水的节能环保设备。在设备安装的初始阶段，通过用户预设压力的设定，将出口实际压力与初始设定值进行比对补给压差。同时增加装真空抑制装置并且在市政管网供水入口增加压力探测装置进行实时监控，进行差额补水，防止负压产生。
    2、恒定压力保证用户正常用水及安全
   通过出口压力变送器（探测装置，误差范围在±0.5%)，实时反馈出口压力与预设压力进行比对，保证供给压力恒定不变。同时加装稳压装置，消除管网水锤冲击，同时能够实现用水低谷时小流量供水。
    3、自动化监控设备
   为了达到高智能化控制设备，经过多年的安装经验与用户反馈。我公司研发出一整套符合当代供水使用现状的控制设备。其功能包括了增压泵的手动与自动切换、增压泵轮换启动、压力调整效验、三相电流/电压不平衡保护、相序保护(防止水泵反转)、缺相保护、漏电保护、过载保护、过热保护、缺水保护、负压保护、爆管保护、超高压保护、应急启动模式、双变频系统等一系列人性化的控制及保护功能。配置了当下为流行的彩色液晶触摸屏，可进行直观时时的监控与操作。
    4、卫生无污染
   我公司严把质量关，所有过流部件一律采用SUS304食品卫生级别不锈钢材质。完全优于国际上涉及到的相关规范。
    5、节约便利
   设备为一体化安装，尽可能合理的减少占地面积。每一套设备出厂前都将按照上源出厂标准进行调试与预设参数。大程度上减少安装繁琐的工序与不必要的麻烦。
    6、节省节能
   无负压供水设备是一种可以大程度上利用现有资源并保证供水清洁与安装便利的设备。当一台增压泵能够满足供水需求时，控制系统按照自定义规则唤醒相关水泵进行变频工作。当一台增压泵不能满足工作时唤醒第二台。当一台又能够满足需求时，以互为备用先启先停为原则，确保每台水泵的运行时间，保证每台水泵的使用寿命。
   这样从能源的整合上大程度利用可再次利用的绿色能源，从而达到节能环保的效果。从设备的合理运行与调配上，大程度上的减少了检修与维护上的时间和成本。
    7、双系统确保正常运行
   考虑到供水涉及到千家万户的基本生活保障与健康生活。为确保供水系统的万无一失，我公司自主开发了双系统控制装置。当一套智能控制系统收到人为或不可抗拒力的损坏时，系统可切换到备用系统，确保节能供水的模式不受影响。
设备原理图及概述

1、当市政管网水压能够满足需求时
       通过用户端压力监控器检测，当市政管网进水压力能直接满足用户使用要求时，设备处于休眠状态，由市政管网直接向用户供水。
2、当市政管网压力不足用户需求时
      通过用户端压力监控器检测，当市政管网压力不足用户需求时，系统自动唤醒增压设备。通过变频控制，在原有市政管网压力的基础上，按照差多少不多少的原则，进行叠加压力供水，直到达到实际需求压力。反之降低水泵运行频率，当达到休眠频率一段时间后，系统进入休眠状态。
3、当市政管网的压力降到保护值或管网端压力监控器检测到负压信号时当市政管网的压力降到保护值或管网端压力监控器检测到负压信号时，稳流补偿装置启动，开启智能供水模式。当系统检测到市政管网压力提升到保护值以上时，恢复之前叠压供水或直接供水状态。这样既保证了用户用水，有保护了市政管网压力不受影响。
4、当产生瞬时负压时先停止所有的工频泵，再延时变频减速，不停机，既能保证用户用水，又可以缓和负压情况。
工艺特点
1、一面焊接两面成形技术：焊接技术均采用一面焊接双面成型技术，避免介质中带有腐蚀性物质（如自来水中含有的次氯酸钠）对焊缝的侵蚀，使用寿命比单面焊接至少提高一倍以上；
2、工装焊接提升产品精度：设备所有配件均采用工装焊接技术及标准化生产流程，确保在焊接过程中配件不变形，实现管路配件的标准尺寸及可互换性，为后期的安装及维修提供大的便捷度；
3、压力表连接阀门采用上源制作的不锈钢活接球阀，安装灵活方便,减少漏点，大气美观；
4、管路均采用SUS304食品卫生级不锈钢无缝钢管，管路厚度均为定制3mm以上厚度，确保产品品质及使用寿命；
5、法兰均为数控加工国标SUS304不锈钢法兰；
6、法兰式蝶阀均为标准尺寸SUS304食品卫生级不锈钢材质；
7、气压罐连接方式为不锈钢管路硬连接方式，耐压能力比普通高压软连接强，使用寿命长，美观易安装；
8、设备基座均以国标10#槽钢为框架基础，泵座按水泵底座大小分为20#~32#国标槽钢不等，比一次成型铁板基座、非标槽钢基座耐腐蚀能力强、使用寿命长、美观等特点；
9、按用户需求可在设备基座上设置暗管布线，并在基座上铺板。设备基座变为统一整体，信号线、电源线均为暗线布局，整洁、美观、专业。
WDG安装
安装与调试
    1、设备基础尺寸应按厂家提供的基础图施工，其位置和标高应符合工程设计及J231中“设备基础尺寸和位置的质量要求”；
    2、设备就位后用水平仪找平，其纵横向水平度应小于O.1％。
    3、设备安装找平后，用膨胀水泥对基础进行二次灌浆，保养24小时后再进行配管；
    4、远传压力表插座1，2，3(黄、蓝、红)分别接端子1，2，3。或用万用表测远传压力表的电阻值，电阻值大的为1和2，另一根为3，与3电阻值小的为1，与3电阻值大的为2。好用万用表检测一下，否则接错线将烧坏表。
    5、远传压力表应安装至用户管网上，出口止回阀后的总管上。
    6、负压检测表，靠电接点压力表检测，电接点压力表公共点(黑线)接“1”、上限(红线)接“2”、下限(绿线)接“3”。上限为自来水的压力(一般为O.3Mpa)，下限为不生产负压压力(一般为O.05Mpa)。
    7、变频柜送电后，严禁先动变频器参数。
    8、打开水泵排气阀，排除气体。
    9、本系统第一次启动或维护、维修后，启动时应打开进水阀。关闭出口阀门。检查系统各处是否有泄露。如有应将泄露排除后再进行启动。
    10、首先检查水泵在自动时水泵转向，如为反转则对调电源进线任意两相线线位；再转到手动启动每台泵，如为反转同样对调水泵电源线。
    11、用户用水压力出厂一般设为水泵扬程的90％(从ABB变频器4020设定)
    12、把开转换开关打到“停”，按变频器上的“MENU”键显示“99”，按上下键进入参数40组，再按“ENTER”，显示“4001”，按上下键进入参数4020，再按住“ENTER”键2秒变频器上显示—％，然后按上下键修改—％的值，后按“ENTER”键消失，修改完毕。4014为变频休眠频率，设定为无人用水时变频运行频率(约为35-42Hz)。4015为休眠唤醒值，设定为恒定压力的百分比(一般为4020的80％)。其余参数修改，详见《SAMI，GS用户手册》。注0127为管网实际压力值显示值，4020可参考0127值。例管网压力为O.5Mpa时，4020可设为20％。3202为成套系统的压力下限加泵压力(一般为4020的80％)。1401设8 3205为成套系统的压力上限减泵压力(一般为4020的98%。)1402设9

ABB400变频参数设定(PID宏)
9901 0	1101 2	3203 现场设	4015 88%-97%
9902 6	1103 0	3204 127	42019 1
9905 额定电压	1401 7	3205 现场设	4020 看look127
9906 大	1402 10	3206 现场设	如果需要0.5MPa将表值打到0.5看0127的值，将值设到4020中
9907 额定频率	2007 26Hz	4001 2.5
9908 额定转速	2008 50Hz	4002 0.5
9909 额定功率	3201 127	4003 0.4
9910 功率因数	3202 现场设	4014 38Hz
2003 大	2005 0	2006 0	2103 大

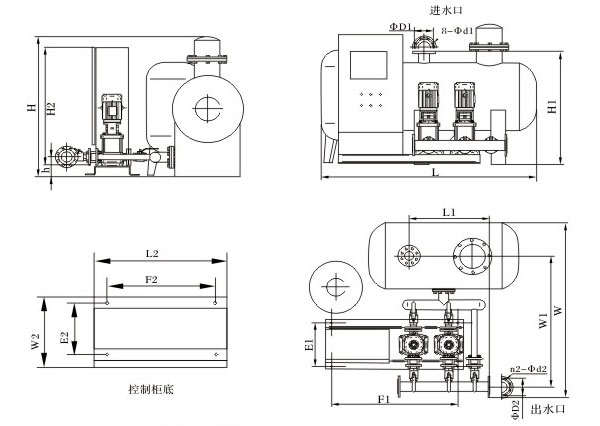

型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG4-15-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-24-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-32-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-40-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-48-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-56-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-64-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-81-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-95-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-112-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-129-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-153-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×260	170	125	4-Φ18
WDG4-178-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×260	170	125	4-Φ18
WDG8-9-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-18-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18

型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG8-27-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-36-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-45-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-54-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-73-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-92-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-111-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-130-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-148-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-167-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-186-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG12-20-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-30-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-40-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-50-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18

型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG12-60-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-70-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-80-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-91-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-101-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-121-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-141-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-162-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-183-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-22-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-34-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-46-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-58-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-70-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-82-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18

型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG16-94-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-118-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-141-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-166-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-189-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-10-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-23-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-35-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-47-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-58-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-70-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-82-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-94-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-118-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-142-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18

型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG20-166-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-202-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG32-9-2	1800×1900×1500	910×1535×1175	550×300×1050	510×650	240	22	490×210	350	210	8-Φ18
WDG32-13-2	1800×1900×1500	910×1535×1175	550×300×1050	510×650	240	22	490×210	350	210	8-Φ18
WDG32-20-2	1800×1900×1500	910×1535×1175	550×300×1050	510×650	240	22	490×210	350	210	8-Φ18
WDG32-27-2	1800×1900×1500	910×1535×1175	550×300×1050	510×650	240	22	490×210	350	210	8-Φ18
WDG32-33-2	1800×1900×1500	910×1535×1175	550×300×1050	510×650	240	22	490×210	350	210	8-Φ18
WDG32-40-2	1800×1900×1500	910×1535×1175	550×300×1050	510×650	240	22	490×210	350	210	8-Φ18
WDG32-46-2	1800×1900×1500	910×1535×1175	550×300×1050	510×650	240	22	490×210	350	210	8-Φ18
WDG32-53-2	1800×1900×1500	910×1535×1175	550×300×1050	510×650	240	22	490×210	350	210	8-Φ18
WDG32-60-2	1800×1900×1500	910×1535×1175	550×350×1050	510×650	240	22	490×260	350	210	8-Φ18
WDG32-67-2	1800×1900×1500	925×1535×1175	550×350×1050	510×650	240	22	490×260	350	210	8-Φ18
WDG32-74-2	1800×1900×1500	925×1535×1175	550×350×1050	510×650	240	22	490×260	350	210	8-Φ18
WDG32-81-2	1800×1900×1500	925×1535×1175	550×350×1050	510×650	240	22	490×260	350	210	8-Φ18
WDG32-88-2	1800×1900×1500	925×1535×1175	550×350×1050	510×650	240	22	490×260	350	210	8-Φ18

型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG32-95-2	1800×1900×1500	925×1535×1175	550×350×1050	510×650	240	22	490×260	350	210	8-Φ18
WDG32-102-2	1800×1900×1500	925×1535×1175	550×350×1050	510×650	240	22	490×260	350	210	8-Φ18
WDG32-109-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-117-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-124-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-131-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-138-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-146-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-153-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-160-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-167-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-174-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-181-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-189-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-196-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18

型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG42-16-2	1900×2100×1500	1042×1716×1535	550×300×1050	540×650	240	22	490×210	385	210	8-Φ18
WDG42-20-2	1900×2100×1500	1042×1716×1535	550×300×1050	540×650	240	22	490×210	385	210	8-Φ18
WDG42-32-2	1900×2100×1500	1042×1716×1535	550×300×1050	540×650	240	22	490×210	385	210	8-Φ18
WDG42-41-2	1900×2100×1500	1042×1716×1535	550×300×1050	540×650	240	22	490×210	385	210	8-Φ18
WDG42-52-2	1900×2100×1500	1042×1716×1535	550×350×1050	540×650	240	22	490×260	385	210	8-Φ18
WDG42-61-2	1900×2100×1500	1042×1716×1535	550×350×1050	540×650	240	22	490×260	385	210	8-Φ18
WDG42-73-2	1900×2100×1500	1042×1716×1535	550×350×1050	540×650	240	22	490×260	385	210	8-Φ18
WDG42-81-2	1900×2100×1500	1042×1716×1535	550×350×1050	540×650	240	22	490×260	385	210	8-Φ18
WDG42-93-2	1900×2100×1500	1042×1716×1535	700×400×1250	540×650	240	22	490×260	385	210	8-Φ18
WDG42-101-2	1900×2100×1500	1042×1716×1535	700×400×1250	540×650	240	22	490×260	385	210	8-Φ18
WDG42-113-2	1900×2100×1500	1042×1716×1535	700×400×1250	540×650	240	22	490×260	385	210	8-Φ18
WDG42-122-2	1900×2100×1500	1042×1716×1535	700×400×1250	540×650	240	22	490×260	385	210	8-Φ18
WDG42-134-2	1900×2100×1500	1042×1716×1535	800×450×1500	540×650	240	22	740×360	385	210	8-Φ18
WDG42-142-2	1900×2100×1500	1042×1716×1535	800×450×1500	540×650	240	22	740×360	385	210	8-Φ18
WDG42-154-2	1900×2100×1500	1042×1716×1535	800×450×1500	540×650	240	22	740×360	385	210	8-Φ18

型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG42-16-2	1900×2100×1500	1042×1716×1535	550×300×1050	540×650	240	22	490×210	385	210	8-Φ18
WDG42-20-2	1900×2100×1500	1042×1716×1535	550×300×1050	540×650	240	22	490×210	385	210	8-Φ18
WDG42-32-2	1900×2100×1500	1042×1716×1535	550×300×1050	540×650	240	22	490×210	385	210	8-Φ18
WDG42-41-2	1900×2100×1500	1042×1716×1535	550×300×1050	540×650	240	22	490×210	385	210	8-Φ18
WDG42-52-2	1900×2100×1500	1042×1716×1535	550×350×1050	540×650	240	22	490×260	385	210	8-Φ18
WDG42-61-2	1900×2100×1500	1042×1716×1535	550×350×1050	540×650	240	22	490×260	385	210	8-Φ18
WDG42-73-2	1900×2100×1500	1042×1716×1535	550×350×1050	540×650	240	22	490×260	385	210	8-Φ18
WDG42-81-2	1900×2100×1500	1042×1716×1535	550×350×1050	540×650	240	22	490×260	385	210	8-Φ18
WDG42-93-2	1900×2100×1500	1042×1716×1535	700×400×1250	540×650	240	22	490×260	385	210	8-Φ18
WDG42-101-2	1900×2100×1500	1042×1716×1535	700×400×1250	540×650	240	22	490×260	385	210	8-Φ18
WDG42-113-2	1900×2100×1500	1042×1716×1535	700×400×1250	540×650	240	22	490×260	385	210	8-Φ18
WDG42-122-2	1900×2100×1500	1042×1716×1535	700×400×1250	540×650	240	22	490×260	385	210	8-Φ18
WDG42-134-2	1900×2100×1500	1042×1716×1535	800×450×1500	540×650	240	22	740×360	385	210	8-Φ18
WDG42-142-2	1900×2100×1500	1042×1716×1535	800×450×1500	540×650	240	22	740×360	385	210	8-Φ18
WDG42-154-2	1900×2100×1500	1042×1716×1535	800×450×1500	540×650	240	22	740×360	385	210	8-Φ18

型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG65-46-2	2100×2400×1500	1170×1880×1635	550×350×1050	540×650	295	22	490×260	385	240	8-Φ22
WDG65-53-2	2100×2400×1500	1170×1880×1635	700×400×1250	540×650	295	22	490×260	385	240	8-Φ22
WDG65-60-2	2100×2400×1500	1170×1880×1635	700×400×1250	540×650	295	22	490×260	385	240	8-Φ22
WDG65-66-2	2100×2400×1500	1170×1880×1635	700×400×1250	540×650	295	22	490×260	385	240	8-Φ22
WDG65-73-2	2100×2400×1500	1170×1880×1635	700×400×1250	540×650	295	22	490×260	385	240	8-Φ22
WDG65-80-2	2100×2400×1500	1170×1880×1635	700×400×1250	540×650	295	22	490×260	385	240	8-Φ22
WDG65-88-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG65-95-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG65-102-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG65-110-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG65-117-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG65-124-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG65-132-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG65-139-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG65-146-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22

型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG65-154-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG65-161-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG85-14-2	2100×2400×2000	1170×1880×1635	550×350×1050	540×650	355		490×260	385	295	8-Φ22
WDG85-20-2	2100×2400×2000	1170×1880×1635	550×350×1050	540×650	355		490×260	385	295	8-Φ22
WDG85-30-2	2100×2400×2000	1170×1880×1635	550×350×1050	540×650	355		490×260	385	295	8-Φ22
WDG85-41-2	2100×2400×2000	1170×1880×1635	550×350×1050	540×650	355		490×260	385	295	8-Φ22
WDG85-52-2	2100×2400×2000	1170×1880×1635	700×400×1250	540×650	355		490×260	385	295	8-Φ22
WDG85-64-2	2100×2400×2000	1170×1880×1635	700×400×1250	540×650	355		490×260	385	295	8-Φ22
WDG85-75-2	2100×2400×2000	1170×1880×1635	800×450×1500	540×650	355		740×360	385	295	8-Φ22
WDG85-86-2	2100×2400×2000	1170×1880×1635	800×450×1500	540×650	355		740×360	385	295	8-Φ22
WDG85-98-2	2100×2400×2000	1170×1880×1635	800×450×1500	540×650	355		740×360	385	295	8-Φ22
WDG85-110-2	2100×2400×2000	1170×1880×1635	800×450×1500	540×650	355		740×360	385	295	8-Φ22
WDG85-122-2	2100×2400×2000	1170×1880×1635	800×450×1500	540×650	355		740×360	385	295	8-Φ22
WDG85-134-2	2100×2400×2000	1170×1880×1635	800×450×1500	540×650	355		740×360	385	295	8-Φ22
WDG16-9-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18

型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG16-18-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-27-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-36-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-45-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-54-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-73-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-92-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-111-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-130-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-148-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-167-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-186-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG24-20-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-30-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-40-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG24-50-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-60-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-70-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-80-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-91-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-101-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-121-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-141-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-162-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-183-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-22-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-34-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-46-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-58-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-70-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG32-82-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-94-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-118-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-141-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-166-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-189-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-10-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-23-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-35-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-47-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-58-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-70-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-82-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-94-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-118-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG40-142-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-166-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-202-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG64-9-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-13-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-20-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-27-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-33-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-40-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-46-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-53-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-60-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-67-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-74-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-81-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG64-88-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-95-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-102-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-109-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-117-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-124-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-131-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-138-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-146-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-153-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-160-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-167-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-174-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-181-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-189-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG64-196-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG84-16-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-20-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-32-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-41-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-52-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-61-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-73-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-81-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-93-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-101-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-113-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-122-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-134-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-142-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG84-154-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-162-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-174-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-183-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-194-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-203-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-217-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-225-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-238-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-247-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-259-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG130-13-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-20-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-26-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-33-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG130-40-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-46-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-53-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-60-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-66-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-73-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-80-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-88-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-95-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-102-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-110-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-117-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-124-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-132-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-139-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
型号	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG130-146-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-154-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-161-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23

感谢您访问我们扬子江泵业的网站www.yzjbf.cn，如有任何水泵疑问我们一定会尽心尽力为您提供优质的服务.

液下泵

WDG食品级不锈钢无负压叠压供水设备安装尺寸参考图
