问：管网叠压供水设备的基本组成及运行方式是怎么样的？
答：管网叠压供水设备基本组成可以分为三种方式：
1.向无高位水箱管网系统直接供水的典型组成和运行方式（图一）
2.向单一高位水箱管网系统供水的典型组成和运行方式（图二）
3.向含高位水箱管网系统供水的典型组成和运行方式（图三）
下面分别用简图示意：

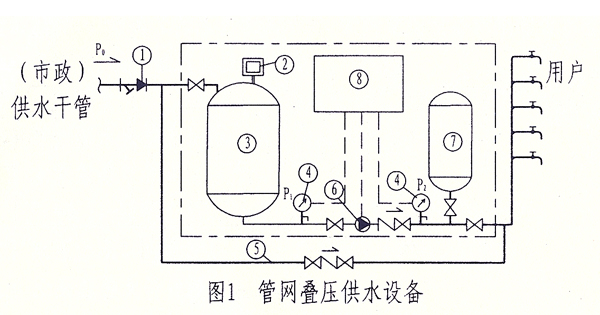

1.防回流污染装置（可选）2.防负（降）压装置3.稳流罐（可选）4.压力传感装置

5.旁通管 6.水泵机组 7.隔膜式气压水罐（可选）8.自动控制柜

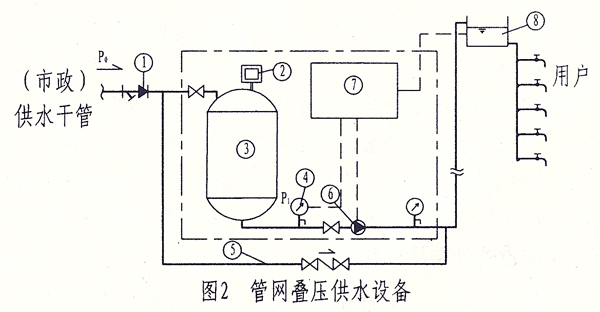

1.防回流污染装置（可选）2.防负（降）压装置3.稳流罐（可选）4.压力传感装置

5.旁通管 6.水泵机组 7.自动控制箱 8.高位水箱

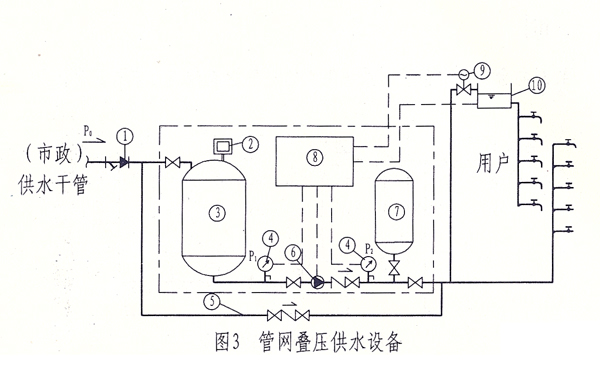

1.防回流污染装置（可选）2.防负（降）压装置3.稳流罐（可选）4.压力传感装置

5.旁通管 6.水泵机组 7.隔膜式气压水罐（可选）8.自动控制柜 9.电动阀 10.高位水箱

注：图中的防负压装置为机械式，如为电子式，则其与自动控制柜应有联系
