IHF氟塑料离心泵结构示意图
时间：2013-6-3 来源：扬子江泵业 浏览数：1392

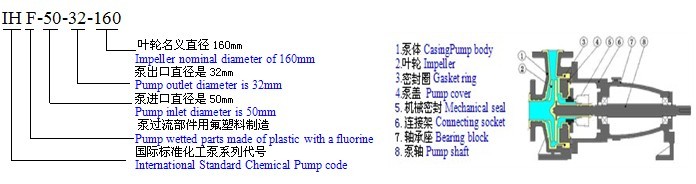

二、IHF氟塑料离心泵型号意义和结构示意图

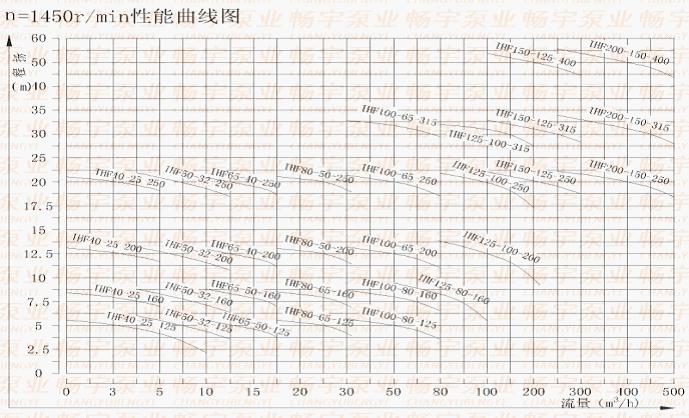

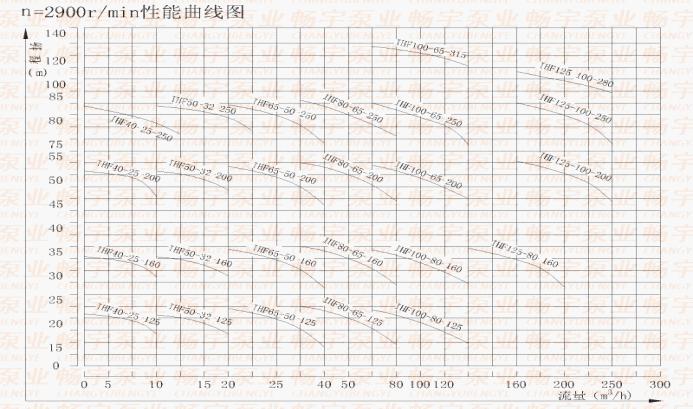

三、IHF氟塑料离心泵产品性能参数： 型号 转速（Rev)=2900r/min 介质密度=1000kg/m3 转速（Rev)=1450r/min 介质密度=1000kg/m3 流量 扬程 电机功率kw 汽蚀余量m 效率 整机 流量 扬程 电机功率kw 汽蚀余量 效 率 整机 IHF40-25-125 4 21 1.5 2.0 40 90 2 5.5 0.55 2.0 34 80 6.3 20 3.2 5 10 18 4 3 IHF40-25-160 4 33 2.2 2.0 33 100 2 9 0.55 2.0 27 80 6.3 32 3.2 8 10 28 4 6 IHF40-25-200 4 51 4 2.0 26 140 2 13 0.75 2.0 20 80 6.3 50 3.2 12.5 10 47 4 10 IHF40-25-250 4 81 7.5 2.0 25 195 2 20.5 1.5 2.0 19 80 6.3 80 3.2 20 10 78 4 19.5 IHF50-32-125 7 22 2.2 3.0 51 105 4 5.5 0.55 3.0 45 80 12.5 20 6.3 5 15 16 8 3.5 IHF50-32-160 7 33 4 3.0 46 120 4 9 0.55 3.0 40 80 12.5 32 6.3 8 15 30 8 6 IHF50-32-200 7 51 7.5 3.0 39 170 4 13 1.1 3.0 33 92 12.5 50 6.3 12.5 15 47 8 10 IHF50-32-250 7 82 11 5.0 35 225 3.5 21 1.5 5.0 30 102 12.5 80 6.3 20 15 78 7 18 IHF65-50-125 15 22 3 3.5 62 110 8 5.5 0.55 3.5 55 80 25 20 12.5 5 35 18 15 3 IHF65-50-160 15 33 5.5 3.5 57 135 8 9 1.1 3.5 51 92 25 32 12.5 8 35 28 15 6 IHF65-40-200 15 51 11 3.5 52 210 8 13 1.5 3.5 46 110 25 50 12.5 12.5 35 45 15 10 IHF65-40-250 15 82 18.5 3.5 50 360 8 21 3 3.5 43 140 25 80 12.5 20 35 72 15 18 IHF80-65-125 35 22 5.5 4.0 69 155 16 5.5 1.1 4.0 64 110 50 20 25 5 60 18 35 3 IHF80-65-160 35 33 11 4.0 67 160 16 9 1.5 4.0 62 110 50 32 25 8 60 27 35 6 IHF80-50-200 35 52 15 4.0 63 240 16 13 2.2 4.0 57 120 50 50 25 12.5 60 45 35 10 IHF80-50-250 35 82 30 4.0 56 250 16 21 5.5 4.0 51 140 50 80 25 20 60 75 35 18 IHF100-80-125 65 22 11 4.5 77 230 35 5.5 1.5 4.5 74 130 100 20 50 5 120 18 60 3 IHF100-80-160 65 35 15 4.5 73 280 35 8.5 2.2 4.5 69 140 100 32 50 8 120 26 60 6 IHF100-65-200 65 51 30 4.5 73 420 35 13 5.5 4.5 68 320 100 50 50 12.5 120 43 60 10 IHF100-65-250 65 82 45 4.5 71 560 32.5 20.5 11 4.5 66 350 100 80 50 20 120 65 60 16.3 IHF125-100-160 100 38 30 5.0 70 440 50 10 5.5 5.0 74 300 160 32 80 8 180 26 90 6 IHF125-100-200 120 55 55 5.0 65 660 65 13 11 5.0 71 600 200 50 100 12.5 220 45 120 10 IHF125-100-250 65 21 15 5.0 72 620 100 20 120 18 IHF125-100-315 65 36 18.5 3.0 60 620 100 32 120 30 IHF150-125-250 130 22 22 7.0 67 700 200 20 240 18 IHF150-125-315 120 36 45 5.0 73 780 200 32 240 30 IHF150-125-400 120 55 75 7.0 75 920 200 50 400 46 IHF200-150-250 240 22 55 6.0 83 760 400 20 480 17 IHF200-150-315 240 36 75 7.5 75 840 400 32 480 29 IHF200-150-400 240 55 110 7.5 63 960 400 50 480 46 五、IHF氟塑料离心泵性能曲线 IHF氟塑料离心泵泵进口口径<150mm: 1）关闭电源、进出口阀门，松开底脚螺栓；拆开防护罩将电机和泵头联轴器分开。 2）松开支架与泵体的连接螺栓、悬支架螺栓。可将叶轮、泵盖、支架、轴承箱、机械密封从泵体上一并拆开。 3）松开泵轴端的紧固螺母，用铜棒敲击螺母和拉紧螺栓，使叶轮的尾锥与泵轴上的锥套分开，叶轮、泵盖、机械密封、支架、轴承箱各自分离。 4）松开机械密封动环的两只紧固螺钉，可以从叶轮上退下机械密封动环，在取下泵盖，卸下泵盖上的机械密压盖螺钉，可以从泵盖上取下机械密封的静环。 5）如需要更换泵体，则要拆下进出口管道的联结螺栓和泵体的地脚螺栓 6）更换叶轮时，要卸下尾锥上的圆螺母。 IHF氟塑料离心泵进口口径≥150mm: 1)关闭电源、进出口阀门，松开底脚螺栓；拆开防护罩将电机和泵头联轴器分开。 2)松开支架与泵体的连接螺栓、悬支架螺栓。可将叶轮、泵盖、支架、轴承箱、机械密封从泵体上一并拆开。 3）直接取下装有机械密封动环轴套，如有锈迹难卸，可利用轴上的反螺纹圆螺母旋下轴套。 4）松开机械密封压盖螺栓，可取下机械密封静环：松开机械密封动环的两只紧固螺钉，可以从轴套上退下机械密封动环。 5）更换泵体，则要拆下进出口管道的联结螺栓和泵体的地脚螺栓。
m3/h
m
%
重量 kg
m3/h
m
m
%
重量 kg

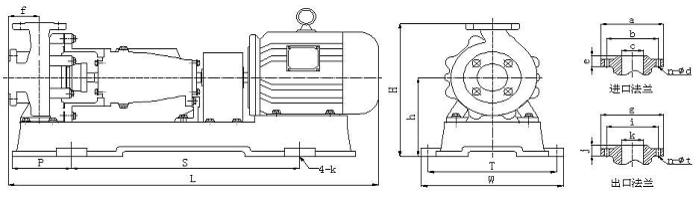

六、IHF氟塑料离心泵安装尺寸
八、IHF氟塑料离心泵启动、运行、维护及拆装程序说明：
一、IHF氟塑料离心泵
IHF氟塑料离心泵是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
★IHF氟塑料离心泵目前已被广泛应用于：化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺（目前国内大部分离子膜烧碱项目用泵均选用我公司产品）、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在-20℃～150℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前受使用单位欢迎的泵类设备之一。
