1、机床专用液下泵工作原理

QDN系列液下泵，电机在上方，通过连接块直接与泵轴相连。进水口在下方，浸入水中直接吸水，出水口在上方。输送的液体自底部导流座进入叶轮，在高速旋转的叶片作用下，液体动能与势能均有增加。液体进入导流器压力室后，速度降低，动能转化成势能。液体经过导叶进入第二级叶轮，获得第二次势能的增量。如此循环下去，势能不断增加，串联叶轮数越多，出口的水压也越高，后压力水经出水段排出。
2、机床专用液下泵主要部件

1、三相异步电动机       2、联轴器       3、防护罩       4、进出水段

5、密封圈                6、拉杆         7、泵轴         8、静环

9、动环                 10、密封圈       11、导流壳       12、首级套

13、导流壳             14、导叶         15、轴套         16、合金轴承

17、轴承座             18、导叶隔板     19、轴套         20、叶轮

21、水封盖             22、浮动密封圈   23、水封座       24、导流壳

25、锁紧螺母           26、底部导流器体座

3、机床专用液下泵性能特点

（1）体积小、重量轻。

（2）节能、效率高。

（3）振动小、噪声低、运行平稳、耐腐蚀及安装方便。

  由于以上特点，液下泵应用范围广泛，如各类机床冷却及冲洗、医药、化工、超声设备、实验室装置及冷凝液的输送等。

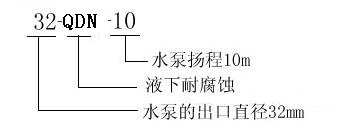

4、机床专用液下泵型号说明

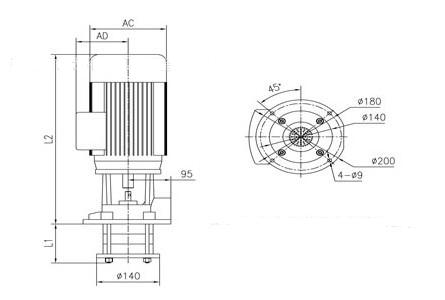

5、机床专用液下泵安装尺寸

6、机床专用液下泵技术参数
