FPZ型自吸式塑料离心化工泵结构图

时间：2013-4-5 来源：扬子江泵业浏览数：576

一、FPZ型系列自吸式离心泵结构与特点：

　　FVZ、FPZ耐腐蚀离心自吸泵,采用聚偏二氟乙烯(PVDF)、增强聚内烯(RPP)一次注塑成型。机械强度高,耐腐蚀性能强,结构上有独具一格的笠学性,泵腔内设有吸液室、储液室、回液止回室、气液分离室、回流孔。只需在第一次开机前灌注引液,以后不必重复灌注引液,吸入管安装液下底阀,工作时机械密封不需另加冷却水冷却,操作简便、安全无泄漏,是取代液下泵的佳产品,适用于-40℃~+120℃(PVDF)和-14℃~+80℃(RPP)的各种腐蚀性介质的输送。

二、FPZ型系列自吸式离心泵型号说明：

三、FPZ型系列自吸式离心泵规格及技术参数：

型　号	流　量 m3/h	扬　程 m	转　速 r/min	自吸高度 m	自吸时间 s/m	功　率 KW	进出口径 mm	与电机轴联接形式	重量 kg
25fv(p)z-10	2.5	10	2900	3	60	0.75	1 1/2	轴联式	14
32fv(p)z-11	3.5	11		3	60	0.75	1 1/2	轴联式	14
40fv(p)z-18	11	18		4	60	1.5	40/32	轴联式	50
50fv(p)z-20	13	20		4	60	2.2	50/40	轴联式	58

四、FPZ型系列自吸式离心泵安装使用注意事项:

　　1、泵在安装使用前(由于长途运输)必须仔细检查各部紧固件是否松动,若有松动应重新紧固,检查泵轴与电机轴的同心度,如有偏离必须校正。
　　2、安装管道不可直接支撑在泵的进出口法兰上,必须另设支撑点,以防变形损坏。进口管路要改尽量少管,路路水力损失,90。弯头不得超过两个,吸入管不得漏气,否则会影响抽真空吐液时间或出现不吐液及流量、扬程不足。
　　3、第一次使用开机前打开注液盖,将引液注满泵体,并将注液盖拧紧,不得漏气,严禁脱液空转及反转。
　　4、有支架轴承箱的泵,使用前必须加注冷却机油至视镜面的一半,否则要烧坏轴承,并要定期更换机油。
　　5、输送液不能否有泥沙或较长软纤维,以防堵塞损坏叶轮及机械密封。
　　6、泵的出口应装阀门,先关阀再停机,先开机再开阀。

五、FPZ型系列自吸式离心泵保养及维修:

　　 1、使用一段时间后,发现机械密封端面泄漏,是端面磨损所致,应询整动环,放松不锈钢半圆的两颗螺钉,适用向前推进,用手旋转泵轴以轻松无阻力为佳,过松会产生泄漏,过紧易磨损影响机械密封的寿命。
　　 2、每天连续开机8~16个小时佳。24小时连续运转的应有备件,定期更换维修,更换期一般为二至三个月,到期都应拆下来检修。不影响生产,非连续运转生产的可随时检修。
　　 3、输送介质比生大于1.2时应另配电机,否则将影响扬程或导致电机烧坏。
　　 4、拆卸顺序为:卸下电机、支架、底板螺钉、卸下机械密封罩,冷却水咀、松开动环卡环螺栓,静环压板螺栓、前后泵盖螺栓,将叶轮轴拉杆紧定螺钉拧松,拧出3~5mm,用铁锤敲打拉杆,将叶轮打松后,卸下拉杆、叶轮和机械密封,在卸机械密封件时应手工操作,不可用金属工具敲打,严防损坏。
　　 5、检修:清除泵壳、前后泵盖、叶轮、机械密封组件内的污物,并冲刷干净,无损坏的可继续使用,检查机械密封两端面有无损坏,动环端面磨损或划伤较少的可用细金相砂放在平板上进行磨平,可继续使用。

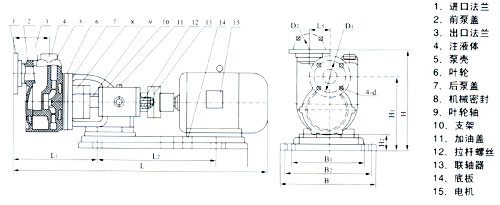

六、FPZ型系列自吸式离心泵安装尺寸示意图:

尺寸型号	L	L1	L2	L3	L4	B	B1	B2	H	H1	H2	D1	D2	n-d
25fv(p)z-10 32fv(p)z-11	520	100	325	150	50	310	190	35	155	130	130	1 1/2	1 1/2	/
40fv(p)z-18	740	255	355	105	70	300	220	52	290	220	260	95	95	12
50fv(p)z-20	760	255	355	105	70	300	220	52	290	220	260	95	95	12
