变频离心泵所配变频电机性能
时间：2013-3-6 来源：扬子江泵业 浏览数：1035
变频离心泵所配变频电机性能：
| YVP系列变频调速专用三相异步电动机（机座号：71-315，极数：2-8极，功率：0.18kW-200kW） |
| 【概述】 YVP系列变频调速三相异步电动机为变频器专用电机，是在Y2系列电机的基础上，采用更新设计，确保在低频（低速）运行时能保持恒转矩输出，另采用独立的轴流风机强迫通风，确保电机在低频（低速）恒转矩长期运行时温升不超过其限值，真正实现了恒转矩/功率输出，并使调速变频范围扩大至5-60Hz（2P）、5-100Hz（4P以上）。 YVP系列电机的中心高、功率、安装尺寸、绝缘等级、防护等级、安装型式等均与Y2系列电机相同，符合国际电工委员会（IEC）标准，并可与国内外同类变频电源装置配套，通用性强，互换性强，运行可靠，维护方便，适用于需要无极调速的各种设备或传动机构。 在YVP基本系列电动机基础上，也可制成YVP－W户外型、YVP－F1中等防腐蚀型、YVP－T热带型、YVP－TH湿热带型、YVP－TA湿热带型、YVP－G高原型等气候环境条件。 |

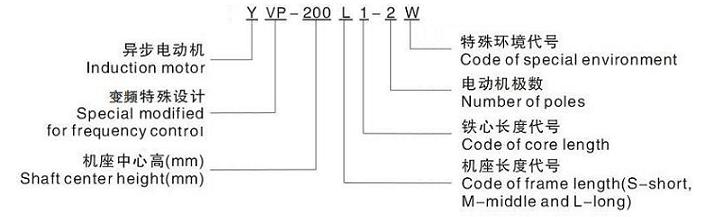

【型号代表的意义】 |

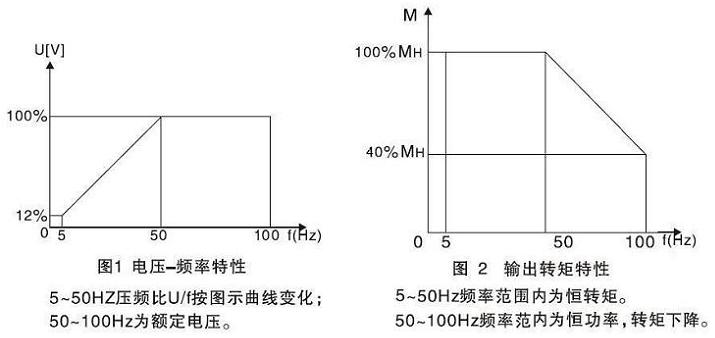

【变频调速特性曲线】 |
| 【结构说明】 1、电机壳体材质为铸铁，也可制成铝壳。 2、主体外壳防护等级为IP54，也可制成IP55。 3、冷却方式为IC411。 4、绝缘等级为F，定子绕组温升裕度大、寿命更长。 5、电机采用独立的轴流风机强迫通风，风机必须有独立的电源供电，并确保风机转向符合标示。 6、电机定子绕组经改良特殊设计，并采用高强度漆包圆铜线，经真空加压浸漆处理成为一个完整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。 7、电机转子采用铸铝结构，转子经动平衡校验，电机运转平稳、振动小、噪声低。 8、电机定、转子冲片采用高导磁、低损耗优质电工硅钢片，电机损耗低、效率高。 9、电机轴承选用人本集团电动机专用低振动、低噪声轴承，也可按客户要求选用进口轴承，如：SKF、FAG等。 机座号160及以下采用双面密封轴承，在轴伸端装有波形弹簧垫圈，以适度压力靠轴承，有效抑制电机运转时产生的振动和噪声，机座号180及以上采用内、外盖结构，并在轴承部位采用挡圈轴向固定，有效地防止电动机转子的轴向窜动。 为使电机安全可靠运行，机座号180及以上轴承结构处设有注油装置，机座号250及以上，预留有轴承温度监测传感器元件位置。 |

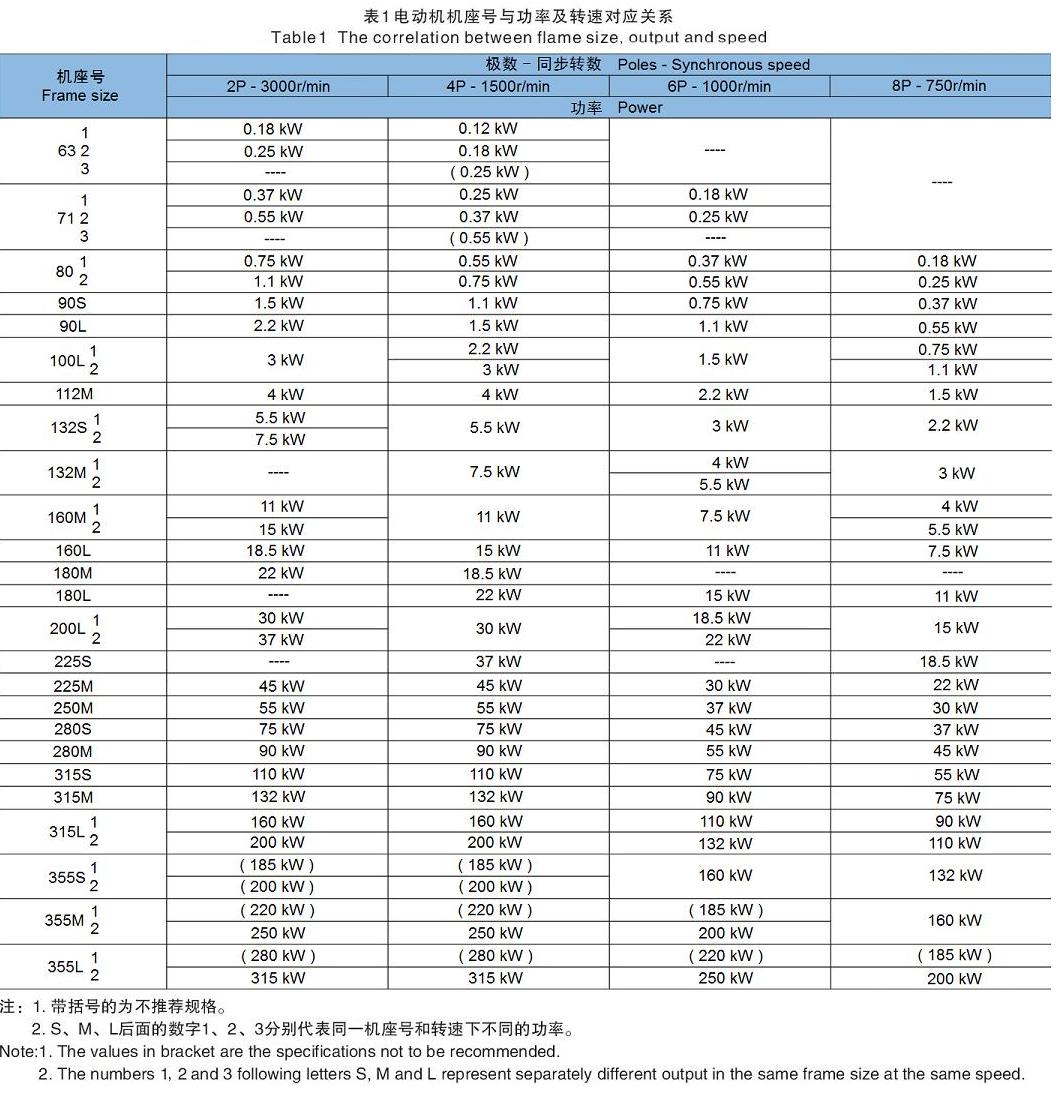

| 【技术数据】 1、电机机座号与功率及转速对应关系 2、电机电气性能参数（在建中...） 3、安装结构型式 4、安装及外形尺寸 5、额定电压为三相380V，也可定制成其他特殊电压：三相110V-1140V或双电压。 6、额定频率为50Hz，也可定制成60Hz。 7、工作制：S1。 8、变频范围：5-60Hz（2P）、5-100Hz（4P及以上）。 9、其他特殊要求：可按要求增加PTC热敏电阻、定制双伸轴或齿轮减速机专用(工字型)等特殊尺寸。 |
