YG型立式管道油泵结构图

时间：2013-2-20 来源：扬子江泵业浏览数：1247

【YG型立式管道油泵】产品简介：

YG型立式管道油泵系ISG型系列单级单吸管道离心泵扩展，是本单位科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型离心泵基础上派生出适用输送油性介质的产品。该系列产品具有高效节能、噪音低、性能可靠等优点。符合新国家机械部JB/T5305 8-93的标准要求。产品按国际IS02858标准设计制造.该系列产品全部采用国家标准防爆电机,其防爆等级为DIIBT4、防护等级IP54，叶轮采用优质黄铜铸而成，9 3年通过国家机械工业部管道泵产品统检合格。

【YG型立式管道油泵】型号意义：

【YG型立式管道油泵】工作条件：

1.吸入压力<1.0 M P a，或泵系统高工作压力<1．6 MP a，即泵吸入口压力+泵扬程<1．6 MP a、泵静压试验压力为2.5 M P a，订货时请注明系统工作压力。泵系统工作压力大于1.6 MPa BU应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。
2.环境温度<40 ℃，相对湿度<9 5％。
3．所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度>0.2 mm 。
注：如使用介质为带有细小颗粒，请在订货日寸说明，以便厂家采用耐磨式机械密封。

【YG型立式管道油泵】产品特点：

1．泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用.
2.叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低.
3.轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4．安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5.可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式.
6.可根据管路布置的要求采用泵的竖式和横式安装。

【YG型立式管道油泵】产品用途：

1.YG型立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃-+120℃。
2.该泵主要使用在管路增压，远距离输送汽油、煤油、柴油、航空油等油类，也可输送其它无腐蚀性的液体。适用于油库、油站、化工、矿山、石化、企事业单位等。

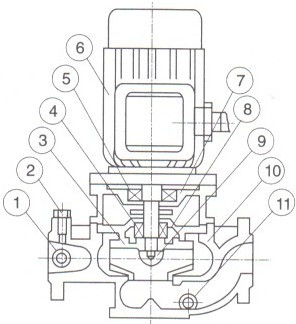

【YG型立式管道油泵】结构图：

1	取压塞	YG型结构说明： 1．本结构适用于输送不含固体颗粒的介质，温度为-20℃-+120℃的油类 2.所输送油类介质温度T>120℃或含有微量颗粒时，可选择高温结构或化工泵结构。
2	排气阀
3	叶轮
4	机械密封
5	轴承
6	电机
7	联体窿
8	挡水圈
9	叶轮螺母
10	泵体
11	放水阀

【YG型立式管道油泵】性能参数：

此泵性能参数请参照ISG型立式管道离心泵性能参数---点击此处

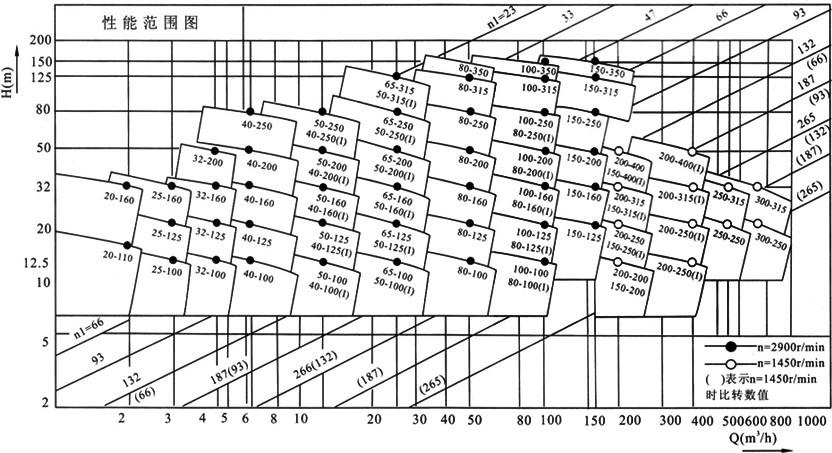

【YG型立式管道油泵】型谱图：

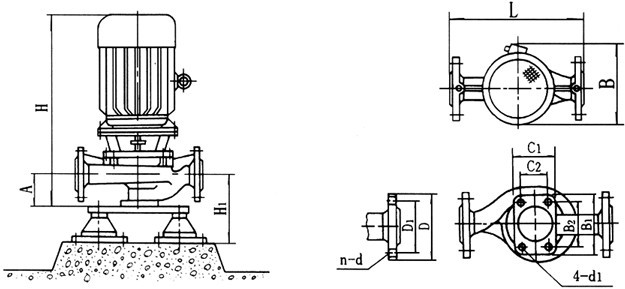

【YG型立式管道油泵】安装尺寸图：

型号	外形尺寸				安装尺寸			进口法兰尺寸			隔振器(垫)
型号	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
YG20-110	260	230	405	80×110	55	50×80	4-12	G3/4	/	/	SD41-0.5	75
YG20-160	300	230	420	90×130	65	60×100	4-14	G3/4	/	/	SD41×0.5	85
YG25-110	260	230	415	80×110	60	50×80	4-14	115	85	4-Φ14	SD41×0.5	80
YG25-125	260	230	435	80×110	75	50×80	4-14	115	85	4-Φ14	SD41×0.5	95
YG25-125A	260	230	435	80×110	75	50×80	4-14	115	85	4-Φ14	SD41×0.5	95
YG25-160	300	270	430	90×130	65	60×100	4-14	115	85	4-Φ14	SD41-0.5	85
YG25-160A	300	270	430	90×130	65	60×100	4-14	115	85	4-Φ14	SD41-0.5	85
YG32-100	260	230	445	100×150	72	70×120	4-14	140	100	4-Φ18	SD41-0.5	92
YG32-125	260	230	445	100×150	72	70×120	4-14	140	100	4-Φ18	SD41-0.5	92
YG32-125A	260	230	445	100×150	72	70×120	4-14	140	100	4-Φ18	SD41-0.5	92
YG32-160	320	270	505	100×150	85	70×120	4-14	140	100	4-Φ18	SD61-0.5	105
YG32-160A	320	270	415	90×130	90	70×120	4-14	140	100	4-Φ18	SD61-0.5	110
YG32-160(I)	320	270	505	100×150	90	70×120	4-14	140	100	4-Φ18	SD61-0.5	110
YG32-200	340	330	540	120×170	95	80×130	4-14	140	100	4-Φ18	SD61-0.5	115
YG32-200A	340	330	540	120×170	95	80×130	4-14	140	100	4-Φ18	SD61-0.5	115

型号	外形尺寸				安装尺寸			进口法兰尺寸			隔振器(垫)
型号	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
YG32-200(I)	340	330	560	120×170	95	80×130	4-14	140	100	4-Φ18	SD61-0.5	115
YG40-100	260	230	445	120×170	85	70×120	4-14	150	110	4-Φ18	SD41-0.5	105
YG40-100A	260	230	445	100×150	85	70×120	4-14	150	110	4-Φ18	SD41-0.5	105
YG40-125	280	230	445	100×150	85	70×120	4-14	150	110	4-Φ18	SD41-0.5	105
YG40-125A	280	230	445	100×150	85	70×120	4-14	150	110	4-Φ18	SD41-0.5	105
YG40-160	320	270	505	100×150	90	70×120	4-14	150	110	4-Φ18	SD61-0.5	110
YG40-160A	320	270	505	100×150	90	70×120	4-14	150	110	4-Φ18	SD61-0.5	110
YG40-160B	320	270	505	100×150	90	70×120	4-14	150	110	4-Φ18	SD61-0.5	110
YG40-200	340	330	560	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-200A	340	330	560	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-200B	340	330	560	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-250	400	405	630	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-250A	400	405	630	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-250B	400	405	565	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-100(I)	300	230	455	120×170	90	80×130	4-14	150	110	4-Φ18	SD41-0.5	110

型号	外形尺寸				安装尺寸			进口法兰尺寸			隔振器(垫)
型号	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
YG40-100(I)A	300	230	455	120×170	90	80×130	4-14	150	110	4-Φ18	SD41-0.5	110
YG40-125(I)	300	240	465	120×170	90	80×130	4-14	150	110	4-Φ18	SD41-0.5	110
YG40-125(I)A	300	240	450	120×170	90	80×130	4-14	150	110	4-Φ18	SD41-0.5	110
YG40-160(I)	340	300	550	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-160(I)A	340	300	515	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-160(I)B	340	300	490	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-200(I)	360	350	635	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-200(I)A	360	350	570	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-200(I)B	360	350	550	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-250(I)	450	430	780	140×200	105	100×160	4-18	150	110	4-Φ18	JSD2-3	205
YG40-250(I)A	450	360	650	140×200	105	100×160	4-18	150	110	4-Φ18	JSD2-3	205
YG40-250(I)B	450	360	650	140×200	105	100×160	4-18	150	110	4-Φ18	JSD2-3	205
YG40-250(I)C	450	360	650	140×200	105	100×160	4-18	150	110	4-Φ18	JSD2-3	205
YG50-100	290	230	455	100×150	95	70×120	4-14	165	125	4-Φ18	SD41-0.5	115
YG50-100A	290	230	455	100×150	95	70×120	4-14	165	125	4-Φ18	SD41-0.5	115

型号	外形尺寸				安装尺寸			进口法兰尺寸			隔振器(垫)
型号	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
YG50-125	300	240	465	100×150	95	70×120	4-14	165	125	4-Φ18	SD41-0.5	115
YG50-125A	300	240	450	100×150	95	70×120	4-14	165	125	4-Φ18	SD41-0.5	115
YG50-160	320	300	550	120×170	100	80×130	4-14	165	125	4-Φ18	SD61-0.5	120
YG50-160A	320	300	515	120×170	100	80×130	4-14	165	125	4-Φ18	SD61-0.5	120
YG50-160B	320	300	490	120×170	100	80×130	4-14	165	125	4-Φ18	SD61-0.5	120
YG50-200	360	350	635	120×170	100	80×130	4-14	165	125	4-Φ18	SD61-0.5	120
YG50-200A	360	350	570	120×170	100	80×130	4-14	165	125	4-Φ18	SD61-0.5	120
YG50-200B	360	350	550	120×170	100	80×130	4-14	165	125	4-Φ18	SD61-0.5	120
YG50-250	440	430	780	140×270	105	100×160	4-18	165	125	4-Φ18	JGD2-3	205
YG50-250A	440	430	650	140×270	105	100×160	4-18	165	125	4-Φ18	JGD2-3	205
YG50-250B	440	360	650	140×270	105	100×160	4-18	165	125	4-Φ18	JGD2-3	205
YG50-250C	440	360	650	140×270	105	100×160	4-18	165	125	4-Φ18	JGD2-3	205
YG50-100(I)	320	235	475	140×270	105	100×160	4-18	165	125	4-Φ18	SD41-0.5	125
YG50-100(I)A	320	235	460	140×270	105	100×160	4-18	165	125	4-Φ18	SD41-0.5	125
YG50-125(I)	340	280	550	140×270	95	100×160	4-18	165	125	4-Φ18	SD61-0.5	110

型号	外形尺寸				安装尺寸			进口法兰尺寸			隔振器(垫)
型号	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
YG50-125(I)A	340	280	515	140×270	95	100×160	4-18	165	125	4-Φ18	SD61-0.5	110
YG50-160(I)	360	305	570	140×270	100	100×160	4-18	165	125	4-Φ18	SD61-0.5	120
YG50-160(I)A	360	305	570	140×270	100	100×160	4-18	165	125	4-Φ18	SD61-0.5	120
YG50-160(I)B	360	305	550	140×270	100	100×160	4-18	165	125	4-Φ18	SD61-0.5	120
YG50-200(I)	380	350	635	140×270	105	100×160	4-18	165	125	4-Φ18	SD61-0.5	125
YG50-200(I)A	380	350	635	140×270	105	100×160	4-18	165	125	4-Φ18	SD61-0.5	125
YG50-200(I)B	380	350	635	140×270	105	100×160	4-18	165	125	4-Φ18	SD61-0.5	125
YG50-250(I)	460	435	785	160×220	110	120×180	4-18	165	125	4-Φ18	JGD2-3	210
YG50-250(I)A	460	435	785	160×220	110	120×180	4-18	165	125	4-Φ18	JGD2-3	210
YG50-250(I)B	460	435	785	160×220	110	120×180	4-18	165	125	4-Φ18	JGD2-3	210
YG50-315(I)	550	510	920	190×280	110	150×240	4-18	165	125	4-Φ18	JGD2-3	210
YG50-315(I)A	550	470	855	190×280	110	150×240	4-18	165	125	4-Φ18	JGD2-3	210
YG50-315(I)B	550	435	830	190×280	110	150×240	4-18	165	125	4-Φ18	JGD2-3	210
YG50-315(I)C	550	435	785	190×280	110	150×240	4-18	165	125	4-Φ18	JGD2-3	210
YG65-100	320	235	475	140×200	105	100×160	4-18	185	145	4-Φ18	SD41-0.5	125

型号	外形尺寸				安装尺寸			进口法兰尺寸			隔振器(垫)
型号	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
YG65-100A	320	235	460	140×200	105	100×160	4-18	185	145	4-Φ18	SD41-0.5	125
YG65-125	340	280	550	140×200	100	100×160	4-18	185	145	4-Φ18	SD41-0.5	120
YG65-125A	340	280	515	140×200	100	100×160	4-18	185	145	4-Φ18	SD41-0.5	120
YG65-160	360	305	570	140×200	100	100×160	4-18	185	145	4-Φ18	SD41-0.5	120
YG65-160A	360	305	570	140×200	100	100×160	4-18	185	145	4-Φ18	SD41-0.5	120
YG65-160B	360	305	550	140×200	100	100×160	4-18	185	145	4-Φ18	SD41-0.5	120
YG65-200	380	350	635	140×200	105	100×160	4-18	185	145	4-Φ18	SD41-0.5	125
YG65-200A	380	350	635	140×200	105	100×160	4-18	185	145	4-Φ18	SD41-0.5	125
YG65-200B	380	350	635	140×200	105	100×160	4-18	185	145	4-Φ18	SD41-0.5	125
YG65-250	480	435	785	160×220	110	120×180	4-18	185	145	4-Φ18	JGD2-3	210
YG65-250A	480	435	785	160×220	110	120×180	4-18	185	145	4-Φ18	JGD2-3	210
YG65-250B	480	435	785	160×220	110	120×180	4-18	185	145	4-Φ18	JGD2-3	210
YG65-315	550	510	920	190×280	110	120×180	4-18	185	145	4-Φ18	JGD2-3	210
YG65-315A	550	470	855	190×280	110	150×240	4-18	185	145	4-Φ18	JGD2-3	210
YG65-315B	550	435	830	190×280	110	150×240	4-18	185	145	4-Φ18	JGD2-3	210

型号	外形尺寸				安装尺寸			进口法兰尺寸			隔振器(垫)
型号	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
YG65-315C	550	435	785	190×280	110	150×240	4-18	185	145	4-Φ18	JGD2-3	210
YG65-100(I)	400	285	570	140×200	120	100×160	4-18	185	145	4-Φ18	SD61-0.5	140
YG65-100(I)A	400	245	530	140×200	120	100×160	4-18	185	145	4-Φ18	SD61-0.5	140
YG65-125(I)	400	360	660	140×200	100	100×160	4-18	185	145	4-Φ18	SD61-0.5	140
YG65-125(I)A	400	315	595	140×200	120	100×160	4-18	185	145	4-Φ18	SD61-0.5	140
YG65-160(I)	400	360	660	140×200	125	100×160	4-18	185	145	4-Φ18	SD61-0.5	145
YG65-160(I)A	400	360	660	140×200	125	100×160	4-18	185	145	4-Φ18	SD61-0.5	145
YG65-160(I)B	400	315	660	140×200	125	100×160	4-18	185	145	4-Φ18	SD61-0.5	145
YG65-200(I)	450	430	795	140×200	125	100×160	4-18	185	145	4-Φ18	JGD2-3	225
YG65-200(I)A	450	430	795	140×200	125	100×160	4-18	185	145	4-Φ18	JGD2-3	225
YG65-200(I)B	450	430	665	140×200	125	100×160	4-18	185	145	4-Φ18	JGD2-3	225
YG65-250(I)	480	465	870	160×220	130	120×180	4-18	185	145	4-Φ18	JGD2-3	280
YG65-250(I)A	480	430	850	160×220	130	120×180	4-18	185	145	4-Φ18	JGD2-3	280
YG65-250(I)B	480	430	805	160×220	120	120×180	4-18	185	145	4-Φ18	JGD2-3	230
YG65-315(I)	580	530	1000	190×280	130	150×240	4-18	185	145	4-Φ18	JGD2-3	230

型号	外形尺寸				安装尺寸			进口法兰尺寸			隔振器(垫)
型号	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
YG65-315(I)A	580	530	1000	190×280	130	150×240	4-18	185	145	4-Φ18	JGD2-3	230
YG65-315(I)B	580	530	1000	190×280	130	150×240	4-18	185	145	4-Φ18	JGD2-3	230
YG65-315(I)C	580	470	885	190×280	130	150×240	4-18	185	145	4-Φ18	JGD2-3	230
YG80-100	400	285	570	140×200	120	100×160	4-18	200	160	8-Φ18	SD61-0.5	140
YG80-100A	400	245	535	140×200	120	100×160	4-18	200	160	8-Φ18	SD61-0.5	140
YG80-125	400	360	660	140×200	120	100×160	4-18	200	160	8-Φ18	SD61-0.5	140
YG80-125A	400	315	595	140×200	120	100×160	4-18	200	160	8-Φ18	SD61-0.5	140
YG80-160	400	360	660	140×200	125	100×160	4-18	200	160	8-Φ18	SD61-0.5	145
YG80-160A	400	360	660	140×200	125	100×160	4-18	200	160	8-Φ18	SD61-0.5	145
YG80-160B	400	360	660	140×200	120	100×160	4-18	200	160	8-Φ18	SD61-0.5	145
YG80-200	430	430	795	140×200	125	100×160	4-18	200	160	8-Φ18	JGD2-3	225
YG80-200A	430	430	795	140×200	125	100×160	4-18	200	160	8-Φ18	JGD2-3	225
YG80-200B	430	360	665	140×200	125	100×160	4-18	200	160	8-Φ18	JGD2-3	225
YG80-250	480	465	870	160×220	130	120×180	4-18	200	160	8-Φ18	JGD2-3	230
YG80-250A	480	430	850	160×220	120	120×180	4-18	200	160	8-Φ18	JGD2-3	230

型号	外形尺寸				安装尺寸			进口法兰尺寸			隔振器(垫)
型号	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
YG80-250B	480	430	805	160×220	130	120×180	4-18	200	160	8-Φ18	JGD2-3	230
YG80-315	580	530	1000	190×280	130	150×240	4-18	200	160	8-Φ18	JGD2-3	230
YG80-315A	580	530	1000	190×280	130	150×240	4-18	200	160	8-Φ18	JGD2-3	230
YG80-315B	580	530	1000	190×280	130	150×240	4-18	200	160	8-Φ18	JGD2-3	230
YG80-315C	580	470	885	190×280	130	150×240	4-18	200	160	8-Φ18	JGD2-3	230
YG80-100(I)	460	360	675	160×220	140	150×220	4-18	200	160	8-Φ18	SD61-0.5	160
YG80-100(I)A	460	360	615	160×220	140	120×180	4-18	200	160	8-Φ18	SD61-0.5	160
YG80-125(I)	450	430	805	160×220	140	120×180	4-18	200	160	8-Φ18	JGD2-3	240
YG80-125(I)A	450	350	675	160×220	140	120×180	4-18	200	160	8-Φ18	JGD2-3	240
YG80-160(I)	500	430	835	160×220	160	120×180	4-18	200	160	8-Φ18	JGD2-3	260
YG80-160(I)A	500	430	835	160×220	160	120×180	4-18	200	160	8-Φ18	JGD2-3	260
YG80-160(I)B	500	430	835	160×220	160	120×180	4-18	200	160	8-Φ18	JGD2-3	260
YG80-200(I)	480	475	880	160×220	130	120×180	4-18	200	160	8-Φ18	JGD2-3	235
YG80-200(I)A	480	430	860	160×220	135	120×180	4-18	200	160	8-Φ18	JGD2-3	235
YG80-200(I)B	480	430	815	160×220	135	120×180	4-18	200	160	8-Φ18	JGD2-3	235

型号	外形尺寸				安装尺寸			进口法兰尺寸			隔振器(垫)
型号	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
YG80-250(I)	550	520	1015	190×280	155	150×240	4-18	200	160	8-Φ18	JGD2-3	275
YG80-250(I)A	550	520	1015	190×280	155	150×240	4-18	200	160	8-Φ18	JGD2-3	275
YG80-250(I)B	550	520	1015	190×280	155	150×240	4-18	200	160	8-Φ18	JGD2-3	275
YG80-315(I)	640	700	1235	190×280	165	150×240	4-18	200	160	8-Φ18	JGD2-3	285
YG80-315(I)A	640	640	1165	190×280	165	150×240	4-18	200	160	8-Φ18	JGD2-3	285
YG80-315(I)B	640	580	1080	190×280	165	150×240	4-18	200	160	8-Φ18	JGD2-3	285
YG80-315(I)C	640	520	1040	190×280	165	150×240	4-18	200	160	8-Φ18	JGD2-3	285
YG100-100	460	360	675	160×220	140	120×180	4-18	220	180	8-Φ18	SD61-0.5	160
YG100-100A	460	315	610	160×220	140	120×180	4-18	220	180	8-Φ18	SD61-0.5	160
YG100-125	440	430	805	160×220	140	120×180	4-18	220	180	8-Φ18	JGD2-3	240
YG100-125A	440	350	675	160×220	140	120×180	4-18	220	180	8-Φ18	JGD2-3	240
YG100-160	500	430	835	160×220	160	120×180	4-18	220	180	8-Φ18	JGD2-3	260
YG100-160A	500	430	835	160×220	160	120×180	4-18	220	180	8-Φ18	JGD2-3	260
YG100-160B	500	430	835	160×220	160	120×180	4-18	220	180	8-Φ18	JGD2-3	260
YG100-200	480	475	880	160×220	140	120×180	4-18	220	180	8-Φ18	JGD2-3	240

型号	外形尺寸				安装尺寸			进口法兰尺寸			隔振器(垫)
型号	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
YG100-200A	480	430	860	160×220	140	120×180	4-18	220	180	8-Φ18	JGD2-3	240
YG100-200B	480	430	815	160×220	140	120×180	4-18	220	180	8-Φ18	JGD2-3	240
YG100-250	550	520	1015	160×220	155	120×180	4-18	220	180	8-Φ18	JGD2-3	275
YG100-250A	550	520	1015	160×220	155	120×180	4-18	220	180	8-Φ18	JGD2-3	275
YG100-250B	550	520	1015	160×220	155	120×180	4-18	220	180	8-Φ18	JGD2-3	275
YG100-315	640	700	1235	250×300	165	160×220	4-18	220	180	8-Φ18	JGD2-3	285
YG100-315A	640	640	1165	250×300	165	160×220	4-18	220	180	8-Φ18	JGD2-3	285
YG100-315B	640	580	1080	250×300	165	160×220	4-18	220	180	8-Φ18	JGD2-3	285
YG100-315C	640	520	1045	250×300	165	160×220	4-18	220	180	8-Φ18	JGD2-3	285
YG100-100(I)	500	415	802	160×220	140	120×280	4-18	220	180	8-Φ18	JGD2-3	180
YG100-125(I)	500	300	807	160×220	160	120×280	4-18	220	180	8-Φ18	JGD2-3	180
YG100-125(I)A	500	280	807	160×220	160	120×280	4-18	220	180	8-Φ18	JGD2-3	180
YG100-160(I)	500	330	884	160×220	170	120×280	4-18	220	180	8-Φ18	JGD2-3	190
YG100-160(I)A	500	330	884	160×220	170	120×280	4-18	220	180	8-Φ18	JGD2-3	190
YG100-200(I)	540	365	970	160×220	165	120×180	4-18	220	180	8-Φ18	JGD2-3	185

型号	外形尺寸				安装尺寸			进口法兰尺寸			隔振器(垫)
型号	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
YG100-200(I)A	540	345	970	160×220	165	120×180	4-18	220	180	8-Φ18	JGD2-3	185
YG100-200(I)B	540	345	970	160×220	165	120×180	4-18	220	180	8-Φ18	JGD2-3	185
YG100-250(I)	600	435	1121	190×280	175	150×240	4-18	220	180	8-Φ18	JGD2-3	275
YG100-250(I)A	600	360	1121	190×280	175	150×240	4-18	220	180	8-Φ18	JGD2-3	275
YG100-250(I)B	600	360	1121	190×280	175	150×240	4-18	220	180	8-Φ18	JGD2-3	275
YG125-100	520	430	830	190×280	165	150×240	4-18	250	210	8-Φ18	JGD2-3	265
YG125-100A	520	360	830	190×280	165	150×240	4-18	250	210	8-Φ18	JGD2-3	265
YG125-125	520	430	840	190×280	170	150×240	4-18	250	210	8-Φ18	JGD2-3	270
YG125-125A	520	430	840	190×280	170	150×240	4-18	250	210	8-Φ18	JGD2-3	270
YG125-160	520	460	920	190×280	175	150×240	4-18	250	210	8-Φ18	JGD2-3	275
YG125-160A	520	430	890	190×280	175	150×240	4-18	250	210	8-Φ18	JGD2-3	275
YG125-160B	520	430	850	190×280	175	150×240	4-18	250	210	8-Φ18	JGD2-3	275
YG125-200	570	510	1040	250×300	175	210×260	4-18	250	210	8-Φ18	JGD3-2	295
YG125-200A	570	510	1040	250×300	175	210×260	4-18	250	210	8-Φ18	JGD3-2	295
YG125-200B	570	460	1040	250×300	175	210×260	4-18	250	210	8-Φ18	JGD3-2	295

型号	外形尺寸				安装尺寸			进口法兰尺寸			隔振器(垫)
型号	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
YG125-250	680	660	1180	250×300	170	210×260	4-18	250	210	8-Φ18	JGD3-2	290
YG125-250A	680	570	1080	250×300	170	210×260	4-18	250	210	8-Φ18	JGD3-2	290
YG125-250B	680	510	1050	250×300	170	210×260	4-18	250	210	8-Φ18	JGD3-2	290
YG125-315	680	685	1350	300×350	180	230×280	4-18	250	210	8-Φ18	JGD3-2	300
YG125-315A	680	685	1300	300×350	180	230×280	4-18	250	210	8-Φ18	JGD3-3	300
YG125-315B	680	685	1350	300×350	180	230×280	4-18	250	210	8-Φ18	JGD3-3	300
YG125-315C	680	660	1230	300×350	180	230×280	4-18	250	210	8-Φ18	JGD3-3	300
YG150-125	520	430	840	160×220	170	120×180	4-18	285	240	8-Φ22	JGD2-3	275
YG150-125A	520	430	840	160×220	170	120×180	4-18	285	240	8-Φ22	JGD2-3	275
YG150-160	520	430	850	190×280	175	150×240	4-18	285	240	8-Φ22	JGD2-3	275
YG150-160A	520	430	850	190×280	175	150×240	4-18	285	240	8-Φ22	JGD2-3	275
YG150-160B	520	430	850	190×280	175	150×240	4-18	285	240	8-Φ22	JGD2-3	275
YG150-200	680	435	930	250×300	200	210×260	4-18	285	240	8-Φ22	JGD2-3	300
YG150-200A	680	435	885	250×300	200	210×260	4-18	285	240	8-Φ22	JGD2-3	300
YG150-200B	680	435	885	250×300	200	210×260	4-18	285	240	8-Φ22	JGD2-3	300

型号	外形尺寸				安装尺寸			进口法兰尺寸			隔振器(垫)
型号	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
YG150-250	700	475	960	250×300	205	210×260	4-18	285	240	8-Φ22	JGD2-3	305
YG150-250A	700	475	940	250×300	205	210×260	4-18	285	240	8-Φ22	JGD2-3	305
YG150-250B	700	445	895	250×300	205	210×260	4-18	285	240	8-Φ22	JGD2-3	305
YG150-315	760	530	1075	250×300	205	210×260	4-18	285	240	8-Φ22	JGD3-3	325
YG150-315A	760	505	1000	250×300	205	210×260	4-18	285	240	8-Φ22	JGD3-3	325
YG150-315B	760	505	960	250×300	205	210×260	4-18	285	240	8-Φ22	JGD3-3	325
YG150-400	800	595	1120	250×300	210	210×260	4-18	285	240	8-Φ22	JGD2	330
YG150-400A	800	595	1095	250×300	210	210×260	4-18	285	240	8-Φ22	JGD3	330
YG150-400B	800	560	1075	250×300	210	210×260	4-18	285	240	8-Φ22	JGD3	330
YG150-400C	800	535	1000	250×300	210	210×260	4-18	285	240	8-Φ22	JGD3-3	330
YG150-250(I)	700	700	1280	250×300	195	210×260	4-18	285	240	8-Φ22	JGD3-3	315
YG150-250(I)A	700	640	1200	250×300	195	210×260	4-18	285	240	8-Φ22	JGD3-3	315
YG150-250(I)B	700	585	1115	250×300	195	210×260	4-18	285	240	8-Φ22	JGD3-3	315
YG200-200	680	435	930	300×370	200	250×320	4-22	340	295	12-Φ22	JGD2-3	300
YG200-200A	680	435	885	300×370	200	250×320		340	295	12-Φ22	JGD2-3	300

型号	外形尺寸				安装尺寸			进口法兰尺寸			隔振器(垫)
型号	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
YG200-250	750	475	960	300×370	210	250×320	4-22	340	295	12-Φ22	JGD2-3	310
YG200-250A	750	475	940	300×370	210	250×320	4-22	340	295	12-Φ22	JGD2-3	310
YG200-250B	750	445	895	300×370	210	250×320	4-22	340	295	12-Φ22	JGD2-3	310
YG200-315	800	530	1075	270×320	210	210×260	4-22	340	295	12-Φ22	JGD3-3	330
YG200-315A	800	505	1000	270×320	210	210×260	4-22	340	295	12-Φ22	JGD3-3	330
YG200-315B	800	505	960	270×320	210	210×260	4-22	340	295	12-Φ22	JGD3-3	330
YG200-400	860	595	1120	300×370	225	250×320	4-22	340	295	12-Φ22	JGD3-3	345
YG200-400A	860	595	1095	300×370	225	250×320	4-22	340	295	12-Φ22	JGD3-3	345
YG200-400B	860	560	1075	300×370	225	250×320	4-22	340	295	12-Φ22	JGD3-3	345
YG200-400C	860	535	1000	300×370	225	250×320	4-22	340	295	12-Φ22	JGD3-3	345
YG200-200(I)	810	525	1030	300×370	240	250×320	4-22	340	295	12-Φ22	JGD3-2	360
YG200-200(I)A	810	525	970	300×370	240	250×320	4-22	340	295	12-Φ22	JGD3-2	360
YG200-250(I)	830	530	1110	300×370	240	250×320	4-22	340	295	12-Φ22	JGD3-3	360
YG200-250(I)A	830	510	1035	300×370	240	250×320	4-22	340	295	12-Φ22	JGD3-3	360
YG200-250(I)B	830	510	995	300×370	240	250×320	4-22	340	295	12-Φ22	JGD3-3	360

型号	外形尺寸				安装尺寸			进口法兰尺寸			隔振器(垫)
型号	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
YG200-315(I)	860	645	1265	300×370	250	250×320	4-22	340	295	12-Φ22	JGD4-1	380
YG200-315(I)A	860	625	1180	300×370	250	250×320	4-22	340	295	12-Φ22	JGD4-1	380
YG200-315(I)B	860	625	1145	300×370	250	250×320	4-22	340	295	12-Φ22	JGD4-1	380
YG200-400(I)	880	700	1340	300×370	260	250×320	4-22	340	295	12-Φ22	JGD4-2	390
YG200-400(I)A	880	700	1340	300×370	260	250×320	4-22	340	295	12-Φ22	JGD4-2	390
YG200-400(I)B	880	635	1270	300×370	260	250×320	4-22	340	295	12-Φ22	JGD4-2	390
YG200-400(I)C	880	600	1185	300×370	260	250×320	4-22	340	295	12-Φ22	JGD4-2	390
YG250-250	1110	550	1145	350×400	250	280×330	4-22	405	355	12-Φ26	JGD4-2	390
YG250-250A	1110	550	1145	350×400	250	280×330	4-22	405	355	12-Φ26	JGD4-2	390
YG250-315	1110	640	1350	350×400	265	300×340	4-22	405	355	12-Φ26	JGD4-2	390
YG250-315A	1110	640	1350	350×400	265	300×340	4-22	405	355	12-Φ26	JGD4-2	390
YG250-315B	1110	640	1350	350×400	265	280×330	4-22	405	355	12-Φ26	JGD4-2	390
YG250-400	1200	900	1740	400×500	265	330×430	4-22	405	355	12-Φ26	JGD4-2	390
YG350-315	1300	680	1400	500×450	360	430×380	4-22	520	470	16-Φ26	JGD4-2	568

【YG型立式管道油泵】安装说明：

    1、安装前应检查机组紧固体有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
    2、安装时管道重量不应加在水泵上，以免使泵变形。
    3、安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。
    4、为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，延长水泵的使用寿命。
    5、安装后拨动泵轴，叶轮应无磨擦声或卡死现象，否则应将泵拆开检查原因。
    6、泵分硬性联接安装和柔性联接安装两种(见联接方式)。

【YG型立式管道油泵】启动与停车：

(一)起动前准备
    1、用手拨转电机风叶，叶轮应无卡磨现象，转动灵活。
    2、打开进口阀门打开排气阀使液体充满整个泵腔，然后关闭排气阀。
    3、用手盘动泵以使润滑液进入机械密封端面。
    4、点动电机，确定转向是否正确。
(二)起动与运行
    1、全开进口阀门，关闭吐出管路阀门。
    2、接通电源，当泵达到正常转速后，再逐渐打开吐出管路上阀门，并调节到所需工况。
    3、注意观察仪表读数，检查轴封泄漏情况，正常时机械密封泄漏量<3滴/分，检查电机、轴承处温升≤70℃，如果发现异常情况，应及时处理。
(三)停车
    l、逐渐关闭吐出管路阀门，切断电源。
    2、关闭进口阀门。
    3、如环境温度低于0℃，应将泵内液体放尽，以免冻裂。
    4、如长期停用，应将泵拆卸清洗，包装保管。

【YG型立式管道油泵】泵的维护：

(一)运行中的维护
    1、进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。
    2、定时检查电机电流值，不得超过电机额定电流。
    3、泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更换易损件，机组大修期一般为一年。
(二)机械密封维护
    1、机械密封润滑应清洁无固体颗粒。
    2、严禁机械密封在干磨情况下工作。
    3、起动前应先盘动泵(电机)几圈，以免突然起动造成石墨环断裂损坏。
    4、密封泄漏允差3滴/分，否则应检修。

【YG型立式管道油泵】故障原因及排除方法：

故障现象

可能产生的原因

排除方法

1、水泵不出水

a.进出口阀门未打开，进出管路阻塞，叶轮流道阻塞。

b.电机运行方向不对，电机缺相转速很慢。

c.吸入管漏气。

d.泵没灌满液体，泵腔内有空气。

e.进口供水不足，吸程过高，底阀漏水。

f.管路阻力过大，泵选型不当。

a.检查，去除阻塞物。

b.调整电机方向，紧固电机接线。

c.拧紧各密封面，排除空气。

d.打开泵上盖或打开排气阀，排尽空气。

e.停机检查、调整。

f.减少管路弯道，重新选泵。

2、水泵流量不足

a.先按1.原因检查。

b.管道、泵叶轮流道部分阻塞，水垢沉积、阀门开度不足。

c.电压偏低。

d.叶轮磨损。

a.先按1.排除。

b.去除阻塞物，重新调整阀门开度。

c.稳压。

d.更换叶轮。

3、功率过大

a.超过额定流量使用。

b.吸程过高。

c.泵轴承磨损。

a.调节流量，关小出口阀门。

b.降低吸程。

c.更换轴承。

4、杂音振动

a.管路支撑不稳。

b.液体混有气体。

c.产生汽蚀。

d.轴承损坏。

e.电机超载发热动行。

a.稳固管路。

b.提高吸入压力、排气。

c.降低真空度。

d.更换轴承。

e.调整按5。

5、电机发热

a.流量过大，超载运行。

b.碰擦。

c.电机轴承损坏。

d.电压不足。

a.关小出口阀。

b.检查排除。

c.更换轴承。

d.稳压。

6、水泵漏水

a.机械密封磨损。

b.泵体有砂孔或破裂。

c.密封面不平整。

d.安装螺栓松懈。

a.更换。

b.焊补或更换。

c.修整。

d.紧固。

感谢您访问我们扬子江泵业的网站www.yzjbf.cn，如有任何水泵疑问我们一定会尽心尽力为您提供优质的服务.

下一篇：SG型管道增压泵结构图及安装尺寸图
上一篇：SY型、FSY型、WSY型玻璃钢液下泵选材依据及结构图

液下泵

YG型立式管道油泵结构图
