CS型手摇油泵安装尺寸图
时间：2012-12-27 来源：扬子江泵业 浏览数：785
【CS型手摇泵】产品简介：
CS-20、CS-25、CS-32型手摇泵适用于抽送燃油、润滑油、水等液体。具有体积小、重量轻、自吸性能好、安装使用方便等特点。本厂生产的CS型手摇泵，设计合理、用料讲究、维修简单，重要的另件均经防腐蚀处理，因此是比较理想的船用泵浦。

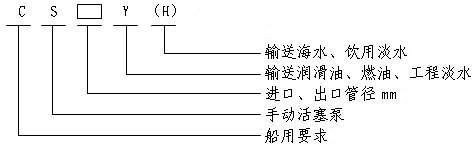

【CS型手摇泵】型号意义：
【CS型手摇泵】性能参数：
|
型 号
|
CS-20型泵
|
CS-25型泵
|
CS-32型泵
|
|
流量m3/分
|
0.02m3/分
|
0.032m3/分
|
0.04m3/分
|
|
排出压力Mpa
|
0.25mPa
|
0.25mPa
|
0.25mPa
|
|
吸入真空高度m
|
5m（水柱）
|
5m（水柱）
|
5m（水柱）
|
|
活塞行程mm
|
70mm
|
70mm
|
90mm
|
|
往复次数次/分
|
50次/分
|
50次/分
|
50次/分
|
|
泵缸直径mm
|
φ65
|
φ75
|
φ88mm
|
|
手柄作用力kg
|
≈18kg
|
≈230N
|
≈28kg
|
|
进出水口径mm
|
φ20mm
|
φ25
|
φ32mm
|
|
重量kg
|
6kg/台
|
8.5kg/台
|
12kg/台
|

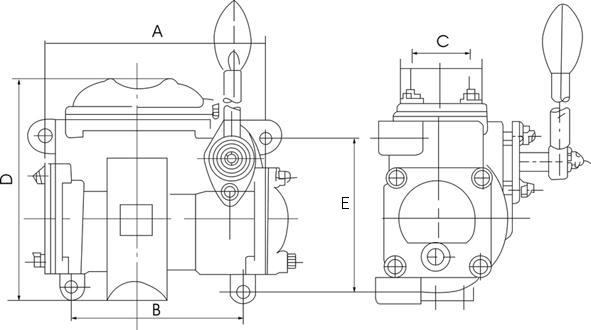

【CS型手摇泵】安装尺寸图：
|
型 号
|
CS-20
|
CS-25
|
CS-32
|
CS-38
|
|
A
|
180
|
205
|
225
|
280
|
|
B
|
152
|
180
|
200
|
245
|
|
C
|
63
|
70
|
81
|
70
|
|
D
|
213
|
220
|
249
|
260
|
|
E
|
134
|
150
|
165
|
180
|
【CS型手摇泵】主要另部件材料：
|
另件名称
|
材 料
|
标 准
|
|
泵 体
|
ZL102
|
GB1173-74
|
|
盖
|
ZL102
|
GB1173-74
|
|
活 塞
|
ZL102
|
GB1173-74
|
|
水缸套
|
HT20-40
|
GB 976-67
|
|
阀
|
2cr13
|
GB1220-75
|
|
阀 座
|
H62
|
YB 553-71
|
|
轴
|
2cr13
|
GB1220-75
|
|
连杆机构
|
2cr13
|
GB1220-75
|
|
H型水缸套
|
H62
|
YB 553-71
|
说明：本公司生产的CS型手摇泵中Y型和H型在结构和各部尺寸上均相同，其中H型的缸套采用铜材料、以适应海水和生活用水。
【CS型手摇泵】使用与维护：
1、使用前先卸下两侧盖及上端盖上的放油螺钉、注入适量润滑油，摇动手柄、直至手柄运动自如为止。
2、工作时手柄应作大角度的往复摇动。在泵进口前应设置滤器，以防脏物进入泵内影响泵的工作效率及使用寿命甚至损坏另部件。
3、泵安装时应检查一下设在泵上端盖内的阀是否处在正确位置，并把泵摇动几次看有否异常，若发现不正常，可向本厂调换。
4、CS型手摇泵的油封周期六个月。若长期搁置或长期停止使用、由应清洗重新油封。
2、工作时手柄应作大角度的往复摇动。在泵进口前应设置滤器，以防脏物进入泵内影响泵的工作效率及使用寿命甚至损坏另部件。
3、泵安装时应检查一下设在泵上端盖内的阀是否处在正确位置，并把泵摇动几次看有否异常，若发现不正常，可向本厂调换。
4、CS型手摇泵的油封周期六个月。若长期搁置或长期停止使用、由应清洗重新油封。
