一、2X型旋片式真空泵的概述：

2X型旋片式真空泵为双级结构，它的工作性能由高压级与低压级二部分组成，它的吸入口与真空容器或真空设备连接，在运转时容器内的气体将大量吸入与排出。当设备获得真空时，高压级排气阀片将封闭，高压级吸入的气体将转送到第二级，并经第二级吸入与排出，这样真空设备可获得一定的真空。该泵的技术参数6×10-2pa。根据用户使用情况，可配备真空增压泵(例如罗茨真空泵)，将2X型旋片式真空泵为前级泵，由于增压泵的抽气力加强，前级泵连续抽除，能使你的设备获得更高的真空。

二、2X型旋片式真空泵的用途及适用范围：

由于现代科学技术的高度发展，2X型旋片式真空泵的应用遍及各个科学领域和各种企业事业单位，其主要表现在：

1、可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。

2、由于2X型旋片式真空泵是用黑色金属制造，而且比较精密，整个泵的工作都是与油联系在一起的，所以它不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体，也不可做为压缩机和输送泵使使用。如有气镇装置的泵，可抽除一定量的可凝汽体。

3、2X型旋片式真空泵可以用来直接获得真空度在10-3托以下的真空作业，以及配合其它真空设备获得真空度10-3托以上的真空作用之用。

4、2X型旋片式真空泵一般在不底于5℃的室温及不高于90%的相对温度的环境内使用。
可根据用户使用情况，配备真空增压泵，将该泵做为前级泵，组成罗茨旋片真空机组，由于增压泵的抽气力加强，前级泵连续抽除，能使你的设备获得更高的真空。

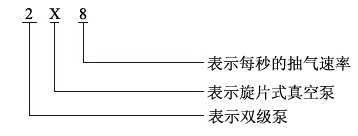

三、2X型旋片式真空泵的型号意义：

四、2X型旋片式真空泵的主要技术参数：



2X型旋片式真空泵注意：

（1）真空度是指被抽容器内剩余气体压强，以分压强为我厂出厂标准，总压强为辅助标准，热偶计测的是各种蒸汽和永久气体的总压强，而麦氏表只能测出永久气体占的分压强，故二表的数值有一定的差异。
（2）抽气速率是根据几何尺寸算出的在大气压强j时,实际抽速与几何抽速基本相符合,在各种不同的压强时,抽速有一定下降,抽速与压力关系见下图2X旋片式真空泵的性能曲线图。
（3）温升是指泵温稳定后，在排气阀门处的油的温度与室温之差。
（4）2X型旋片式真空泵型号表示方法：列2X—4，2代表双级泵，X代表旋片式真空泵，一横线后面的数字4代表每秒钟的抽速。

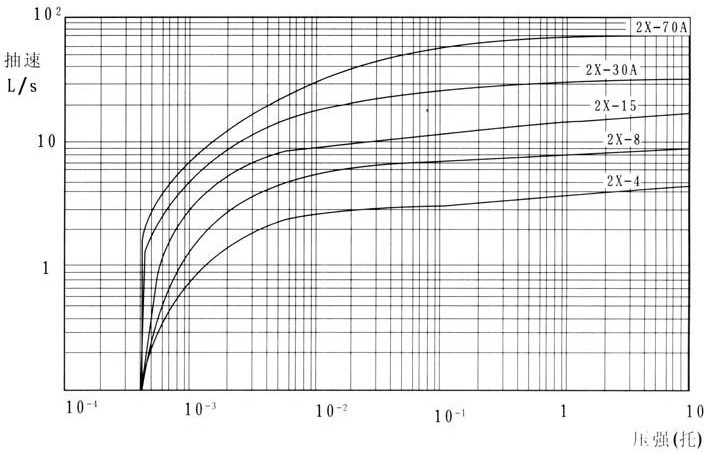

五、2X型旋片式真空泵的性能曲线图：

六、2X型旋片式真空泵的特点：

2X型旋片式真空泵是用来对抽除密封容器气体而获得真空的基本设备也是目前国内使用广泛的真空泵，有水冷和风冷两种，本泵同国内同类产品相比具有真空度高，使用方便，安装，维护简单以及以下优点：

1.2X型旋片式真空泵设有气镇阀，可抽除少量水蒸气；
2.旋片式真空泵的极限真空度高；
3.内装强制进油，润滑充分，性能可靠；
4.设有自动防返油双重保险装置；
5.保持进气压强为1.33×10Pa时仍可连续运转；
6.不漏油、不喷油、不污染工作环境。

七、2X型旋片式真空泵的原理图：

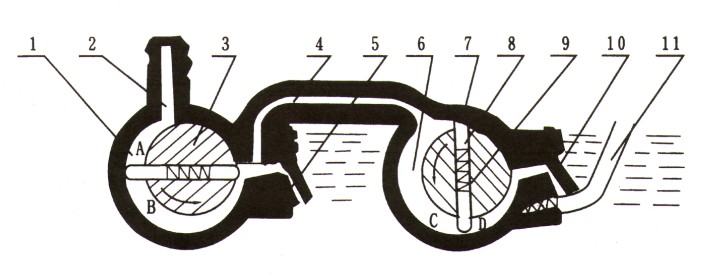

图（1）是2X型旋片式真空泵的工作原理图，转子3及7与高真空室外1及低真空室6相切，转子3及7沿箭头方向旋转，带动转子槽内滑动的转片旋转,由于弹簧9及离心力的作用, 转片外端紧贴高低真空室的内表面滑动,把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀门5和从过气管4到排气阀门10之间分隔开来,形成二或三个容积,并且周期性的大小变化,当在图示旋片式真空泵位置继续旋转时A及C容积逐渐增大,被抽容积气体没进气嘴进入泵内,同时B及D容积逐渐减少,压力升高,随后冲开排气阀门5及10,将气体排出真空室外,气体经过油面而排于大气之中,因为油是淹住排气门的,故能防止气体返回真空室。当抽气压强较高时,高低真空室的阀门都排气,相当于单级泵,当真空度较高时,全部气体进入真空室,再由排气阀门10排出,此时二级串联即进入双级泵工作。

　　 如被抽除的气体中含有较高的蒸汽气体时，在气体受到压缩而其蒸汽的分压强超过此蒸汽在泵内温度下的饱和压强时，此时蒸气被压缩成为液体，旋片式真空泵无法排出，而混在真空油内，使泵的性能大大降低。如果掺入适量的空气，使蒸汽在受到压缩时，其分压强也低于泵温的饱和压强，则蒸汽在变成液体前就能被排出泵外去，故本系列2X-4以上的旋片式真空泵都装有能放入一定量气体的掺气阀11见图（1）。



八、2X型旋片式真空泵的组成部分及结构图：

2X系列的各种真空泵的外形和结构是基本相同的，泵由电机经三角皮带传动到转子。电动机和泵用螺钉卡板固定在底盘上。

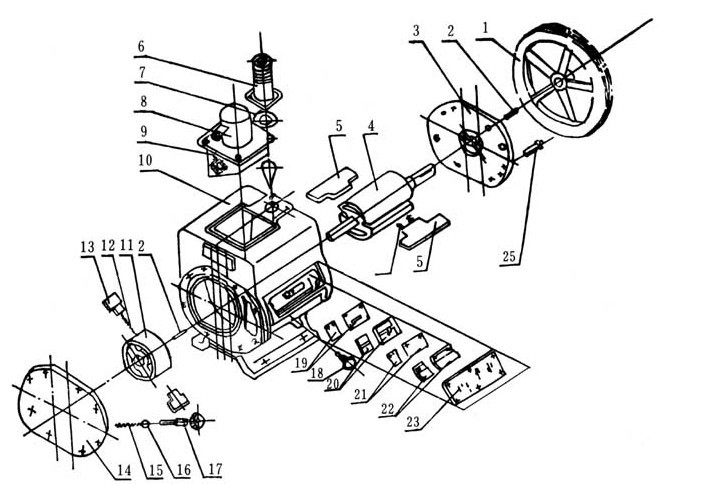

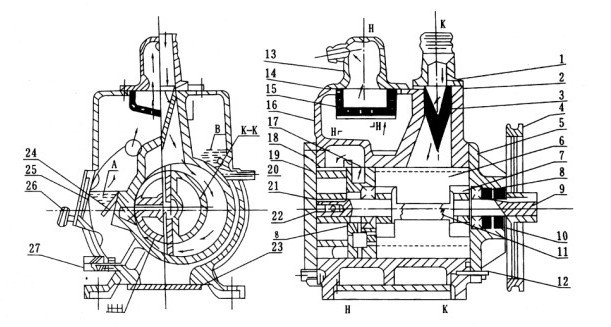

2X旋片式真空泵由泵体、高转子、低转子、前端板、后端板、高转片、低转片、排气阀、排气罩、视镜等零部件组成。见图(2)、图(3)。

　　 在2X型旋片式真空泵体内压入一个中隔板、将真空泵壳分成高低真空室，各室都有排气门，高真空室排气与低真空气相通。高转子前端伸出前轴；后端伸出后轴。前轴通过前端板的轴承支持、经过油密封室而伸出前端板外：后轴由中隔板上的轴承支持。而伸入低真空室内，低真空室转子则装在后轴上、故高低转子均由前轴带动。高低转子都有对开的槽子，呈“T”形的旋片由弹簧支撑开而装于槽内。2X型旋片式真空泵的进气口处有过滤网，而排气口处有挡油网，视镜左边有掺气阀，下边有放油塞。

九、2X型旋片式真空泵的使用说明：

1、查看油位。油位应在油标中心，油位过低，对排气阀不能密封，影响真空度；油位过高，会引起起动时喷油。运转前，先将三角带脱下，将电机转向校正后，再起动，以免喷油。运转时，油位略有升高，属正常现象。油量不足时，采用l号真空泵油，从加油孔加入。油需经过滤，以免杂物进入，堵塞油孔。
2、2X型旋片式真空泵泵口如装接真空阀，应与泵同时动作．
3、2X型旋片式真空泵泵腔内的油压至油箱内，然后再正式起动运转。
4、环境温度较高时，油温升高，粘度下降，饱和蒸汽增大，会引起极限真空下降，应加强通风散热。
5、检查泵的极限真空，应采用压缩式水银真空计。真空计应与泵口直接接通，运转30分钟内，将达到极限真空。
6、2X型旋片式真空泵停泵前应先关闭吸气口处阀门，与真空系统隔绝，然后停泵。
7、带有气镇阀的泵如在抽吸气体中含有较多的可凝性蒸汽时，要打开气镇阀。

十、2X型旋片式真空泵的维护保养：

1、2X型旋片式真空泵在工作中注意事项：
（1）旋片真空泵须经常保持清洁，泵上不得放置其他物件。
（2）注意皮带松紧是否适当，第半年年调整一次。
（3）管道接头是否漏气，及时杜绝。

2、旋片真空泵连续工作三月至半年之后，就应更换真空泵油一次，在湿度较大的地区，在潮湿季节工作的泵，或被抽气体污染很大的，应根据具体情况酌情缩短换油时间。
换油事项如下：

（1）将旋片真空泵拆除真空系统，把底盘电机一端垫高些，打开放油塞放油，转动真空泵、捂住排气口，使腔内污油全部从放油口放出，再从进气口处加入新油100—500ml持续转动5—10转以上对，内部进行清洗，照此操作3—5次，特污油放清后，再装上放油塞，将泵放平，从进气口及加油孔分别加入新油，换油即告完毕。
（2）换油时不宜长久开动电机，以免使排气阀片跳动过于剧烈和疲劳。
（3）严禁用煤油、汽油、酒精等对泵作非拆卸的清洗。

注：旋片式真空泵系列产品换油时好在油温降低后进行。

3、如停旋片真空泵时间较长，应取下排气罩放上排气塞，封闭进气口，放净积水。
