SZB型水环式真空泵的结构说明
时间：2012-12-8 来源：扬子江泵业 浏览数：542
| 一、SZB型水环式真空泵概述： SZB型水环式真空泵是悬臂式水环真空泵，可供抽吸空气或其它无腐蚀性、不溶于水、不含固体颗粒的气体。低吸入压力为-0.086Mpa。被广泛用于机械、石油、化工、制药、食品等工业及其它领域。特别适合于做大型水泵引水用。 SZB型水环式真空泵目前制造的本型号泵有：SZB-4、 SZB-8。其中4（8）表示当水银柱高为520毫米时的气量（升/秒）。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

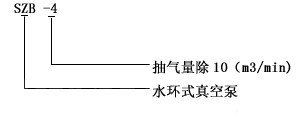

二、SZB型水环式真空泵型号说明： |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 三、SZB型水环式真空泵技术参数表： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注: 1、真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小 ，叶轮与侧盖的间隙大小而变化，叶轮与侧盖的间隙大小而变化，特别是流量较小时，如果调整不准确更容易引起偏小 2、表内数值是在下列条件下得出：①水温15℃； ②空气20℃； ③气体相对温度70%；④大气压力0.1013MPa 3、表内性能偏差不超过5% |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
四、SZB型水环式真空泵的结构说明：  |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

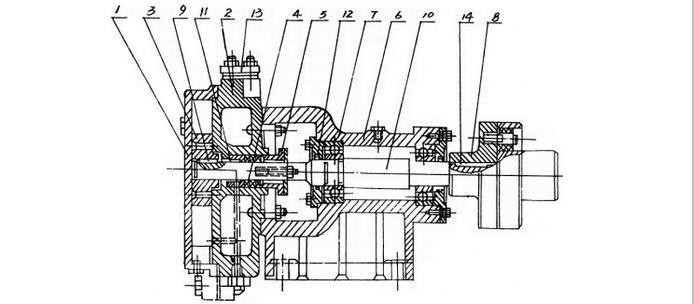

图一：SZB型水环式真空泵的结构图
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SZB型水环式真空泵结构如图一所示、工作室由泵体（2）、泵盖（1）构成，上有进排气口（详见图二），下有放水螺塞（15）（见图二），泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖（5），内装填料（4）密封，泵体侧面的螺丝孔（16）（见图二）为补充水环消耗用水。 由铸铁制成叶轮（3），有12个叶片呈放射状均分布，有平衡孔（其中两个套扣供拆卸用）平衡轴向力。叶轮平键（9）与轴（10）联接并可沿轴向滑动调节间隙。轴为优质钢制成，支承在泵的托架（（6）内的两个滚珠轴承（17）上，右端有弹性联轴器（8）和电机直接联接。托架（6）用铸铁制成，有止口保证与泵体准确联接，轴承间有空腔，可存润滑油，用稀油或黄油滑均可。从传动方向看，SZB型水环式真空泵泵轴为逆时针方向旋转（右边法兰为排气口，左边法兰为进气口）。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
五、SZB型水环式真空泵安装尺寸： |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

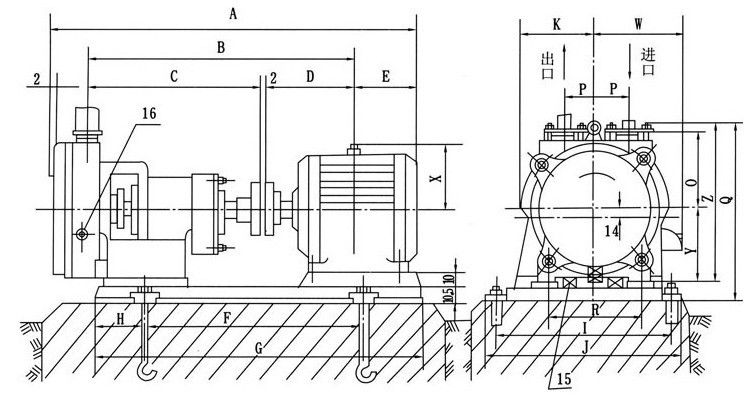

图二：SZB型水环式真空泵安装尺寸图
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 六、SZB型水环式真空泵安装说明： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

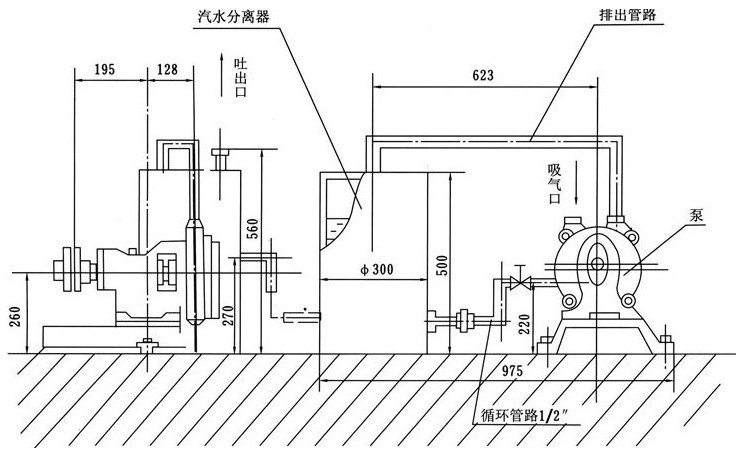

图三：带有汽水分离器的SZB型水环式真空泵安装尺寸图
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 设备须根据图二进行安装 1.SZB型水环式真空泵用来作水泵引水用时，其安装位置与水泵之间距离要宽敞一些，以便水泵和真空泵检修时方便。 2.SZB型水环式真空泵的吸气管道不可有漏气现象。其地基尺寸以安装图或以实物测量进行施式。 3.SZB型水环式真空泵轴与电机轴须保持水平，不允许有不同心的现象（详见图二）。基础必须结实可靠。灌入水泥后，干至48小时，重新检查安装是否有变化，然后将底脚螺栓拧紧，不可有松动现象。 4.如须安装汽水分离器时可参看图三。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
七、SZB型水环式真空泵的维护： 1、SZB型水环式真空泵启动前，须检査电机旋转方向是否与泵的旋转方向相符。启动SZB型水环式真空泵后，检査填料压紧程度是否适当(填料不宜过紧，正常压紧填料能使泵中的水成滴的向外漏出)轴承运转、润滑是否正常。 2、SZB型水环式真空泵启动后，从泵上的冷却管(安在泵体侧面的螺丝孔）（16)灌入冷却水，有汽水分离器者可从汽水分离器注入。供水量大小对泵的真空度、抽气量以及功率消耗均有影响，因此供水管的尺寸应严格控制在规定范围内，使压力在.MPa左右为宜，因此在供水管路上应装有阀门来调节供水量度大小。 3、SZB型水环式真空泵正常运转时，须检査是否有振动，细听泵内是否有杂声、并测定填料函和轴承温度(正常轴承温度不得比环境温度高出35℃但工作温度不得超过70℃)如果温度超高应立即停车检查原因。 4、SZB型水环式真空泵作为水泵引水用时，其运转期间将水泵内的空气全部吸出，直到将水泵内吸出水来以后，即开动水泵， 待水泵正常工作后将真空泵停车，并将吸气管路的阀门关闭。 5、SZB型水环式真空泵停车须按下列顺序： 1）关闭进气管路上闸阀。 2）关闭供水管路上的闸阀，停水后不宜立即停泵，应使泵继续运转1-2分钟，排出部分工作液。 3）关闭电动机。 4）如果停车时间超过一天，须将泵体底部的螺塞打开将泵体内水放净。 6、SZB型水环式真空泵在下列条件下使用时，应加装附属设备。 1）被抽除空气或气体中含有灰尘，必须在进气管上安装过滤器。 2）被抽气体中含有大量蒸汽时，必须在进气管前加装冷凝器。 3）抽除带有腐蚀性气体时，在进入SZB型水环式真空泵前，必须进行中和。 4）被抽除的气体或空气的温度超过35℃，在进入泵前必须经过冷却装置，以保证它的温度不超过35℃。 5）被抽除的气体或空气中含有大量液体时，必须在SZB型水环式真空泵的进气管前装置分离器。 6）SZB型水环式真空泵的起动电流往往超过电机额定电流几倍，必须配用起动开关。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
