CQB型不锈钢磁力离心泵结构图
时间：2012-11-2 来源：扬子江泵业 浏览数：618
【CQB型不锈钢磁力离心泵】产品简介：
CQB不锈钢磁力离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。
CQB型磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。
CQB型磁力泵型式及基本参数符合JB／T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。
【CQB型不锈钢磁力离心泵】型号意义：
【CQB型不锈钢磁力离心泵】性能范围：
流量：3.2-100m3/h
扬程：20-80m
电机功率：1.1-55kW
使用温度：≤80℃
材质:1Cr18Ni9Ti (可定制304.316.316L材质)
【CQB型不锈钢磁力离心泵】产品用途：
CQB型磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa，大工作压力1.6MPa，温度不超过100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬颗粒和纤维的液体。

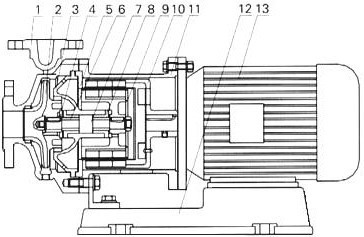

【CQB型不锈钢磁力离心泵】结构图：
|
|
|||||||||||||
|
1 |
泵体 |
2 |
叶轮 |
3 |
轴承体 |
4 |
止推环 |
5 |
隔离套 |
6 |
轴套 |
7 |
泵轴 |
|
8 |
轴承 |
9 |
内磁钢总成 |
10 |
外磁钢总成 |
11 |
联接架 |
12 |
底座 |
13 |
电机 |
|
|
|
型 号 |
口径(mm) |
流量 (m3/h) |
扬程 (m) |
转速 (r/min) |
电机型号 |
电机功率 (kW) |
电 压 (V) |
材 质 |
|
|
进口 |
出口 |
||||||||
|
CQB32-20-125 |
32 |
20 |
3.2 |
20 |
2900 |
Y80S-2 |
2.2 |
380 |
不 |
|
CQB32-20-160 |
32 |
20 |
3.2 |
32 |
2900 |
Y90S-2 |
2.2 |
380 |
|
|
CQB40-25-105 |
40 |
25 |
6.3 |
12.5 |
2900 |
Y80S-2 |
2.2 |
380 |
|
|
CQB40-25-125 |
40 |
25 |
6.3 |
20 |
2900 |
Y90S-2 |
2.2 |
380 |
|
|
CQB40-25-160 |
40 |
25 |
6.3 |
32 |
2900 |
Y100L-2 |
3 |
380 |
|
|
CQB40-25-200 |
40 |
25 |
6.3 |
50 |
2900 |
Y132S1-2 |
5.5 |
380 |
|
|
CQB50-32-125 |
50 |
32 |
12.5 |
20 |
2900 |
Y100L-2 |
3 |
380 |
|
|
CQB50-32-160 |
50 |
32 |
12.5 |
32 |
2900 |
Y112M-2 |
4 |
380 |
|
|
CQB50-32-200 |
50 |
32 |
12.5 |
50 |
2900 |
Y132S2-2 |
7.5 |
380 |
|
|
CQB50-32-250 |
50 |
32 |
12.5 |
80 |
2900 |
Y160L-2 |
18.5 |
380 |
|
|
CQB65-50-125 |
65 |
50 |
25 |
20 |
2900 |
Y112M-2 |
4 |
380 |
|
|
CQB65-50-160 |
65 |
50 |
25 |
32 |
2900 |
Y132S2-2 |
7.5 |
380 |
|
|
CQB65-40-200 |
65 |
40 |
25 |
50 |
2900 |
Y160M2-2 |
15 |
380 |
|
|
CQB65-40-250 |
65 |
40 |
25 |
80 |
2900 |
Y180M-2 |
22 |
380 |
|
|
CQB80-65-125 |
80 |
65 |
50 |
20 |
2900 |
Y132S2-2 |
7.5 |
380 |
|
|
CQB80-65-160 |
80 |
65 |
50 |
32 |
2900 |
Y160M2-2 |
15 |
380 |
|
|
CQB80-50-200 |
80 |
50 |
50 |
50 |
2900 |
Y180M-2 |
22 |
380 |
|
|
CQB80-50-250 |
80 |
50 |
50 |
80 |
2900 |
Y220L2-2 |
37 |
380 |
|
|
CQB100-80-125 |
100 |
80 |
100 |
20 |
2900 |
Y160M2-2 |
15 |
380 |
|
|
CQB100-80-160 |
100 |
80 |
100 |
32 |
2900 |
Y180M-2 |
22 |
380 |
|
|
CQB100-65-200 |
100 |
65 |
100 |
50 |
2900 |
Y220L2-2 |
37 |
380 |
|
|
CQB100-65-250 |
100 |
65 |
100 |
80 |
2900 |
Y250M-2 |
55 |
380 |
|
|
注:每个型号都可配防爆电机 |
|||||||||
