D型卧式分段式多级离心泵结构图
时间：2012-10-25 来源：扬子江泵业 浏览数：5991

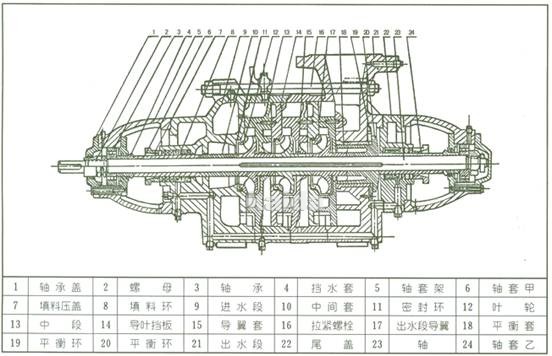

D型多级泵结构图
D型多级泵结构图
D型多级泵产品结构说明
D型多级泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D型水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件，与电机直接连接
。密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。如果填料太紧，轴套容易发热，同时耗费功率。填料太松，由于液体流失要降低水泵的效率。
50D8型多级泵性能表
| 级数 | 流量Q | 总扬程 H (米) | 转数 n (转/分) | 功率N(千瓦) | 效率 η % | 气蚀 余量 h(米) | 叶轮 直径 (毫米) | ||
| 米3/时 | 升/秒 | 轴功率 | 电动机功率 | ||||||
| 2 | 12.6 18 23.4 | 3.5 5 6.5 | 23 19 13 | 2950 | 1.43 1.5 1.48 | 2.2 | 55 62 56 | 2.3 | 105 |
| 3 | 12.6 18 23.4 | 3.5 5 6.5 | 34.5 28.5 19.5 | 2950 | 2.145 2.25 2.22 | 3 | 55 62 56 | 2.3 | 105 |
| 4 | 12.6 18 23.4 | 3.5 5 6.5 | 46 38 26 | 2950 | 2.86 3 2.96 | 4 | 55 62 56 | 2.3 | 105 |
| 5 | 12.6 18 23.4 | 3.5 5 6.5 | 57.5 47.5 32.5 | 2950 | 3.575 3.75 3.7 | 5.5 | 55 62 56 | 2.3 | 105 |
| 6 | 12.6 18 23.4 | 3.5 5 6.5 | 66 57 39 | 2950 | 4.29 4.5 4.44 | 5.5 | 55 62 56 | 2.3 | 105 |
| 7 | 12.6 18 23.4 | 3.5 5 6.5 | 80.5 66.5 45.5 | 2950 | 5.005 5.25 5.18 | 7.5 | 55 62 56 | 2.3 | 105 |
| 8 | 12.6 18 23.4 | 3.5 5 6.5 | 92 76 52 | 2950 | 5.72 6 5.92 | 7.5 | 55 62 56 | 2.3 | 105 |
| 9 | 12.6 18 23.4 | 3.5 5 6.5 | 103.5 85.5 58.5 | 2950 | 6.435 6.75 6.66 | 7.5 | 55 62 56 | 2.3 | 105 |
| 10 | 12.6 18 23.4 | 3.5 5 6.5 | 115 95 65 | 2950 | 7.15 7.5 7.4 | 11 | 55 62 56 | 2.3 | 105 |
| 11 | 12.6 18 23.4 | 3.5 5 6.5 | 126.5 104.5 71.5 | 2950 | 7.865 8.25 8.14 | 11 | 55 62 56 | 2.3 | 105 |
| 12 | 12.6 18 23.4 | 3.5 5 6.5 | 138 114 78 | 2950 | 8.58 9 8.88 | 11 | 55 62 56 | 2.3 | 105 |
80D12型多级泵性能表
| 级数 | 流量Q | 总扬程 H (米) | 转数 n (转/分) | 功率N(千瓦) | 效率 η % | 气蚀 余量 h(米) | 叶轮 直径 (毫米) | ||
| 米3/时 | 升/秒 | 轴功率 | 电动机功率 | ||||||
| 2 | 25.2 32.4 39.6 | 7 9 11 | 25.6 22.7 17.6 | 2950 | 2.52 2.68 2.72 | 3 | 69.5 75 69.5 | 2.8 | 110 |
| 3 | 25.2 32.4 39.6 | 7 9 11 | 38.4 34.05 26.4 | 2950 | 3.78 4.02 4.08 | 5.5 | 69.5 75 69.5 | 2.8 | 110 |
| 4 | 25.2 32.4 39.6 | 7 9 11 | 51.2 45.4 35.2 | 2950 | 5.04 5.36 5.44 | 7.5 | 69.5 75 69.5 | 2.8 | 110 |
| 5 | 25.2 32.4 39.6 | 7 9 11 | 64 56.75 44 | 2950 | 6.3 6.7 6.8 | 7.5 | 69.5 75 69.5 | 2.8 | 110 |
| 6 | 25.2 32.4 39.6 | 7 9 11 | 76.8 68.1 52.8 | 2950 | 7.56 8.04 8.16 | 11 | 69.5 75 69.5 | 2.8 | 110 |
| 7 | 25.2 32.4 39.6 | 7 9 11 | 89.6 79.45 61.6 | 2950 | 8.82 9.38 9.52 | 11 | 69.5 75 69.5 | 2.8 | 110 |
| 8 | 25.2 32.4 39.6 | 7 9 11 | 102.4 90.8 70.4 | 2950 | 10.08 10.72 10.28 | 15 | 69.5 75 69.5 | 2.8 | 110 |
| 9 | 25.2 32.4 39.6 | 7 9 11 | 115.2 102.15 79.2 | 2950 | 11.34 11.06 12.24 | 15 | 69.5 75 69.5 | 2.8 | 110 |
| 10 | 25.2 32.4 39.6 | 7 9 11 | 128 113.5 88 | 2950 | 12.6 13.4 13.6 | 15 | 69.5 75 69.5 | 2.8 | 110 |
| 11 | 25.2 32.4 39.6 | 7 9 11 | 140.8 124.85 96.8 | 2950 | 13.86 14.74 14.96 | 18.5 | 69.5 75 69.5 | 2.8 | 110 |
| 12 | 25.2 32.4 39.6 | 7 9 11 | 153.6 136.2 105.6 | 2950 | 15.12 16.08 16.32 | 18.5 | 69.5 75 69.5 | 2.8 | 110 |
100D16型多级泵性能表
| 级数 | 流量Q | 总扬程 H (米) | 转数 n (转/分) | 功率N(千瓦) | 效率 η % | 气蚀 余量 h(米) | 叶轮 直径 (毫米) | ||
| 米3/时 | 升/秒 | 轴功率 | 电动机功率 | ||||||
| 2 | 36 54 72 | 10 15 20 | 38.8 35.2 28.4 | 2950 | 6.59 7.2 7.65 | 11 | 58 71.5 73 | 3.3 | 131 |
| 3 | 36 54 72 | 10 15 20 | 58.2 52.8 42.6 | 2950 | 9.85 10.8 11.45 | 15 | 58 71.5 73 | 3.3 | 131 |
| 4 | 36 54 72 | 10 15 20 | 77.6 70.4 56.8 | 2950 | 13.18 14.4 15.28 | 18.5 | 58 71.5 73 | 3.3 | 131 |
| 5 | 36 54 72 | 10 15 20 | 97 88 71 | 2950 | 16.475 18 19.1 | 22 | 58 71.5 73 | 3.3 | 131 |
| 6 | 36 54 72 | 10 15 20 | 116.4 105.6 85.2 | 2950 | 19.77 21.6 22.9 | 30 | 58 71.5 73 | 3.3 | 131 |
| 7 | 36 54 72 | 10 15 20 | 135.8 123.2 99.4 | 2950 | 23.065 25.2 26.7 | 30 | 58 71.5 73 | 3.3 | 131 |
| 8 | 36 54 72 | 10 15 20 | 155.2 140.8 113.6 | 2950 | 26.36 28.8 30.5 | 37 | 58 71.5 73 | 3.3 | 131 |
| 9 | 36 54 72 | 10 15 20 | 174.6 158.4 127.8 | 2950 | 29.655 32.4 34.4 | 37 | 58 71.5 73 | 3.3 | 131 |
| 10 | 36 54 72 | 10 15 20 | 194 176 142 | 2950 | 32.95 36 38.2 | 45 | 58 71.5 73 | 3.3 | 131 |
| 11 | 36 54 72 | 10 15 20 | 213.6 198.6 156.2 | 2950 | 36.245 39.6 43.7 | 55 | 58 71.5 73 | 3.3 | 131 |
| 12 | 36 54 72 | 10 15 20 | 232.8 211.2 170.4 | 2950 | 39.54 43.2 45.9 | 55 | 58 71.5 73 | 3.3 | 131 |
125D25型多级泵性能表
| 级数 | 流量Q | 总扬程 H (米) | 转数 n (转/分) | 功率N(千瓦) | 效率 η % | 气蚀 余量 h(米) | 叶轮 直径 (毫米) | ||
| 米3/时 | 升/秒 | 轴功率 | 电动机功率 | ||||||
| 2 | 90 108 126 | 25 30 35 | 46 40 32 | 2950 | 15.2 15.6 15.4 | 18.5 | 75 76 71 | 3.6 4 5.3 | 152 |
| 3 | 90 108 126 | 25 30 35 | 69 60 48 | 2950 | 22.8 23.4 23.1 | 30 | 75 76 71 | 3.6 4 5.3 | 152 |
| 4 | 90 108 126 | 25 30 35 | 92 80 64 | 2950 | 30.4 31.2 30.8 | 37 | 75 76 71 | 3.6 4 5.3 | 152 |
| 5 | 90 108 126 | 25 30 35 | 115 100 80 | 2950 | 38 39 38.5 | 45 | 75 76 71 | 3.6 4 5.3 | 152 |
| 6 | 90 108 126 | 25 30 35 | 138 120 96 | 2950 | 45.6 46.8 46.2 | 55 | 75 76 71 | 3.6 4 5.3 | 152 |
| 7 | 90 108 126 | 25 30 35 | 161 140 112 | 2950 | 53.2 54.6 53.9 | 75 | 75 76 71 | 3.6 4 5.3 | 152 |
| 8 | 90 108 126 | 25 30 35 | 184 160 128 | 2950 | 60.8 62.4 61.6 | 75 | 75 76 71 | 3.6 4 5.3 | 152 |
| 9 | 90 108 126 | 25 30 35 | 207 180 144 | 2950 | 68.4 70.3 69.3 | 90 | 75 76 71 | 3.6 4 5.3 | 152 |
| 10 | 90 108 126 | 25 30 35 | 230 200 160 | 2950 | 76 78 77 | 90 | 75 76 71 | 3.6 4 5.3 | 152 |
