FS型玻璃钢离心泵结构图

时间：2012-8-2 来源：扬子江泵业 浏览数：616

 【FS型玻璃钢离心泵】产品简介：

FS型卧式玻璃钢离心泵，是近几年来研制开发的新产品，结构设计先进合理，标准化程度高，零件通用性，互换性强，折卸检修十分方便。接触介质的零部件，采用聚乙烯醇缩丁醛改性酚醛玻璃纤维，经高温模压成形的酚醛玻璃钢制件。产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能。在防腐方面可部分替代含钼不锈钢，钛及钛合金等贵重金属。注:(FS玻璃钢离心泵不可以使用于碱性的介质)
轴封：采用WB2型外装式F4波纹机械密封，密封可靠，使用时间长。
泵的传动和旋转方向：泵通过爪型弹性联轴器，由电动机直接驱动，从电动机端看泵为顺时针方向旋转。

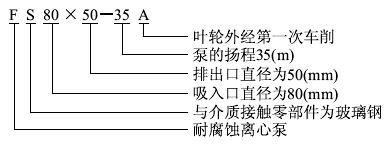

【FS型玻璃钢离心泵】型号意义：

【FS型玻璃钢离心泵】选材依据：

FS型玻璃钢离心泵普通钢铁、不锈钢、铝和铅等裳用工程材料在盐酸中腐蚀严重，都不适用。FS型玻璃钢离心泵大多塑料对盐酸都有优良的耐蚀性。一类塑料能耐一切浓度和沸点下的盐酸，如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。酚醛树脂(玻璃钢)制品对非氧化性酸(盐酸、稀硫酸、磷酸等)、盐类溶液、水都有良好的耐蚀性，不耐碱和氧化性酸（硝酸、铬酸等）的腐蚀。

【FS型玻璃钢离心泵】使用范围：

FS型玻璃钢离心泵的主要用于石化、冶炼、染料、印染、农药、制药、稀土、皮革等行业，输送不含固体颗粒、不易结晶、温度不高于100℃的各种非氧化性酸（盐酸、稀硫酸、甲酸、醋酸、丁酸）等腐蚀介质必不可少的理想设备。

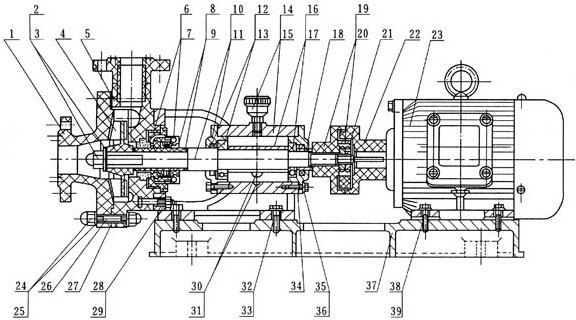

【FS型玻璃钢离心泵】结构图：

【FS型玻璃钢离心泵】零件目录明细表：



序号

名称

数量

材料

序号

名称

数量

材料

序号

名称

数量

材料

1

泵壳端盖

1

玻璃钢

14

B-25油杯

1

组合件

27

泵体垫片

1

氟橡胶

2

叶轮并帽

1

模压玻璃钢

15

机架

1

HT20-40

28

六角螺母

4

A3

3

防腐垫片

1

聚四氟乙稀

16

泵轴压套

1

20号钢

29

垫圈

4

A3

4

叶轮

1

玻璃钢

17

后滚动轴承

1

组合件

30

六角螺母

1

A3

5

泵体

1

玻璃钢

18

轴承压圈

1

HT20-40

31

油标

1

有机玻璃

6

压紧螺套

1

玻璃钢

19

泵联轴节

1

玻璃钢

32

六家螺栓

4

A3

7

WB2型机械密封

1

组合件

20

弹性块

1

橡胶

33

垫圈

4

A3

8

轴套

1

玻璃钢

21

圆螺母

1

45号钢

34

后轴承盖

1

HT20-40

9

防腐垫片

3

聚四氟乙稀

22

电机联轴节

2

玻璃钢

35

六家螺栓

8

35号钢

10

泵轴

1

45号钢

23

电动机

1

结合部

36

垫圈

8

A3

11

前轴承封盖

1

HT20-40

24

防腐螺母

16

模压玻璃钢

37

底座

1

HT20-40

12

SG油封盖

2

耐油橡胶

25

防腐垫片

16

聚四氟乙稀

38

六家螺栓

4

A3

13

前滚动轴承

1

组合件

26

双头螺柱

8

A3

39

垫圈

4

A3



【FS型玻璃钢离心泵】性能参数：



型　　号

流　　量Q

扬　　程
m

转　　速
r/min

电机功率
KW

m3/h

L/s

FS25×25-15

2.8
4
5.2

0.78
1.11
1.44

16
15
13.5

2900

0.75

FS40×32-20

4.4
6.3
8.3

1.22
1.75
2.31

21
20
18

2900

2.2

FS40×32-32

4.4
6.3
8.3

1.22
1.75
2.31

33
32
30

2900

3

FS50×40-16

4.36
7.2
9.72

1.20
2.00
2.50

16
13
10

2900

2.2

FS50×40-20

8.8
12.5
16.3

2.44
3.47
4.53

21.5
20
17.8

2900

3

FS50×32-35

8.8
12.5
16.3

2.44
3.47
4.53

35
32
30

2900

4/5.5

FS65×50-20

17.5
25
32.5

4.86
6.94
9.03

21.5
20
18

2900

3/4

FS65×50-25

25
35
45

7
9.7
12.5

26
25
22

2900

4/5.5

FS65×50-32

17.5
25
32.5

4.86
6.94
9.03

34.4
32
27.5

2900

5.5/7.5

FS80×65-35

30
45
55

8.3
12.5
15.1

35
32
28

2900

7.5/11

FS80×65-35A

25
35
45

7
9.7
12.5

26
25
22

2900

5.5/7.5

FS80×65-30

30
49
60

8.3
13.6
16.7

30
24
22

2900

7.5

FS100×80-35

56
92.8
110

15.5
25.5
30.5

35
29
25

2900

15/22

FS100×80-50

70
100
130

19.4
27.8
36.1

54
50
42

2900

22/30
