FSB化工F46耐材质耐腐蚀离心泵安装尺寸图
时间：2014-4-29 来源：扬子江泵业 浏览数：749
FSB(D)型氟合金离心泵可在-80—150度温度的条件下，长期输送任意浓度的各种酸、碱、盐、强氧化剂等多种腐蚀性介质，其壳体及过流部分全部用F46氟合金制成，它集多种氟塑料之优点，具有特强的耐腐蚀性，并具有机械强度高，不老化，无毒素分解优点。该产品机械强度高，设计合理，结构紧凑，性能可靠，使用维修方便，流道光滑效率高，节约能源，荣获“国家科学技术奖”。
二、用途：
FSB(D)型氟合金离心泵共计20多个规格，流量、扬程范围广。适用于石油、化工、制药、农药、酸洗、染料、油漆、冶炼、造纸、电镀、食品等行业输送液体，杜绝跑、冒、滴、漏，是建设现代文明工厂的理想设备。
三、泵的轴封：
FSB(D)型氟合金离心泵采用目前为先进的外装式四氟波纹管机械密封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到介质中的固体含量。
四、设计特点：
FSB(D)型氟合金离心泵过流部件全部采用氟塑料合金制造，结构紧凑.操作简单、价格低廉。 该系列泵所有规格泵体、泵盖、叶轮、机械密封等配件均可与FSB型短支架直联式氟塑料合金离心泵互换。因此深受广大用户的欢迎。

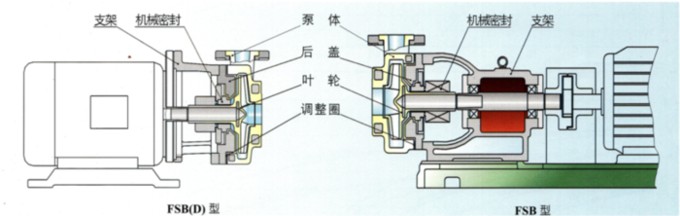

五、结构与材料：
六、性能与参数表：
|
型 号 |
流 量 |
扬 程(m) |
口 径 (mm) |
功 率 (Kw) |
转 速 |
汽蚀余量 |
效 率 |
||
|
进口 |
出口 |
轴功率 |
电机功率 |
||||||
|
FSB长支架
|
|||||||||
|
25FSB-10 |
3.6 |
10 |
25 | 25 | 0.69 | 1.5 | 2900 | 3.0 | 35 |
|
25FSB-20 |
3.6 |
20 |
25 | 25 | 0.97 | 1.5 | 2900 | 3.0 | 35 |
|
25FSB-25 |
3.6 |
25 |
25 | 25 | 1.25 | 1.5 | 2900 | 3.0 | 35 |
|
40FSB-15 |
5 |
15 |
40 |
32 |
0.51 |
3.0 |
2900 |
3.0 |
40 |
|
40FSB-20 |
10 |
20 |
40 |
32 |
1.16 |
3.0 |
2900 |
3.0 |
42 |
|
40FSB-30 |
10 |
30 |
40 |
32 |
1.18 |
3.0 |
2900 |
3.0 |
52 |
|
40FSB-40 |
6.3 |
40 |
40 |
25 |
3.1 |
4.0 |
2900 |
3.0 |
40 |
|
40FSB-50 |
6.3 |
50 |
40 |
25 |
3.55 |
4.0 |
2900 |
3.0 |
52 |
| 40FSB-80 | 6.3 | 80 | 40 | 25 | 7.11 | 7.5 | 2900 | 3.0 | 52 |
|
50FSB-20 |
12.5 |
20 |
50 |
32 |
1.49 |
3.0 |
2900 |
3.5 |
55 |
|
50FSB-25 |
12.5 |
25 |
50 |
32 |
1.86 |
3.0 |
2900 |
3.5 |
55 |
|
50FSB-30 |
15 |
30 |
50 |
32 |
1.90 |
3.0 |
2900 |
3.5 |
54 |
| 50FSB-40 | 12.5 | 40 | 50 | 32 | 4.3 | 7.5 | 2900 | 3.0 | 39 |
| 50FSB-50 | 12.5 | 50 | 50 | 32 | 5.8 | 7.5 | 2900 | 3.0 | 39 |
|
65FSB-32 |
25 |
32 |
65 |
50 |
4.8 |
5.5 |
2900 |
2.0 |
45 |
| 65FSB-40 | 25 | 40 | 65 | 40 | 7.2 | 11 | 2900 | 3.0 | 52 |
| 65FSB-50 | 25 | 50 | 65 | 40 | 8.6 | 11 | 2900 | 3.5 | 52 |
| 65FSB-80 | 25 | 80 | 65 | 40 | 14.1 | 18.5 | 2900 | 4.5 | 50 |
|
80FSB-20 |
50 |
20 |
80 |
65 |
4.7 |
5.5 |
2900 |
3.0 |
45 |
|
80FSB-25 |
50 |
25 |
80 |
65 |
5.7 |
7.5 |
2900 |
3.0 |
50 |
|
80FSB-30 |
50 |
30 |
80 |
65 |
6.9 |
7.5 |
2900 |
3.5 |
59 |
|
80FSB-40 |
50 |
40 |
80 |
50 |
10.2 |
11.0 |
2900 |
3.5 |
48 |
|
80FSB-50 |
50 |
50 |
80 |
50 |
11.9 |
15.0 |
2900 |
3.5 |
57 |
|
80FSB-55 |
50 |
55 |
80 |
50 |
13.5 |
18.5 |
2900 |
4.0 |
50 |
| 80FSB-80 | 50 | 80 | 80 | 50 | 24.6 | 30 | 2900 | 4.0 | 66 |
|
100FSB-20 |
100 |
20 |
100 |
80 |
8.6 |
11.0 |
2900 |
3.5 |
68 |
|
100FSB-32 |
100 |
32 |
100 |
80 |
11.9 |
15.0 |
2900 |
3.5 |
68 |
|
100FSB-40 |
100 |
40 |
100 |
65 |
21.3 |
30.0 |
2900 |
4.5 |
73 |
|
100FSB-50 |
100 |
50 |
100 |
65 |
23.9 |
30.0 |
2900 |
4.5 |
73 |
|
125FSB-32 |
160 |
32 |
125 |
80 |
24.15 |
30.0 |
2900 |
5.0 |
70 |
| 125FSB-50 | 200 | 50 | 125 | 100 | 39.2 | 55.0 | 2900 | 5.0 | 65 |
| 150FSB-32 | 150 | 32 | 200 | 125 | 35.3 | 45.0 | 1450 | 5.0 | 60 |
|
FSB(短支加架)
|
|||||||||
|
40FSB-15(D) |
5 |
15 |
40 |
32 |
0.51 |
3.0 |
2900 |
3.0 |
40 |
|
40FSB-20(D) |
10 |
20 |
40 |
32 |
1.16 |
3.0 |
2900 |
3.0 |
42 |
|
40FSB-30(D) |
10 |
30 |
40 |
32 |
1.18 |
3.0 |
2900 |
3.0 |
52 |
|
50FSB-20(D) |
12.5 |
20 |
50 |
32 |
1.49 |
3.0 |
2900 |
3.5 |
55 |
|
50FSB-25(D) |
12.5 |
25 |
50 |
32 |
1.86 |
3.0 |
2900 |
3.5 |
55 |
|
50FSB-30(D) |
15 |
30 |
50 |
32 |
1.90 |
3.0 |
2900 |
3.5 |
54 |
|
65FSB-32(D) |
25 |
32 |
65 |
50 |
3.61 |
5.5 |
2900 |
3.5 |
65 |
|
80FSB-25(D) |
42 |
25 |
80 |
65 |
3.8 |
7.5 |
2900 |
3.5 |
67 |
|
80FSB-30(D) |
50 |
30 |
80 |
65 |
6.82 |
7.5 |
2900 |
3.5 |
68 |
| 注：如所需参数不在此表范围，我厂可根据用户要求予以调整，表中部分大型泵壳体为衬氟型 | |||||||||

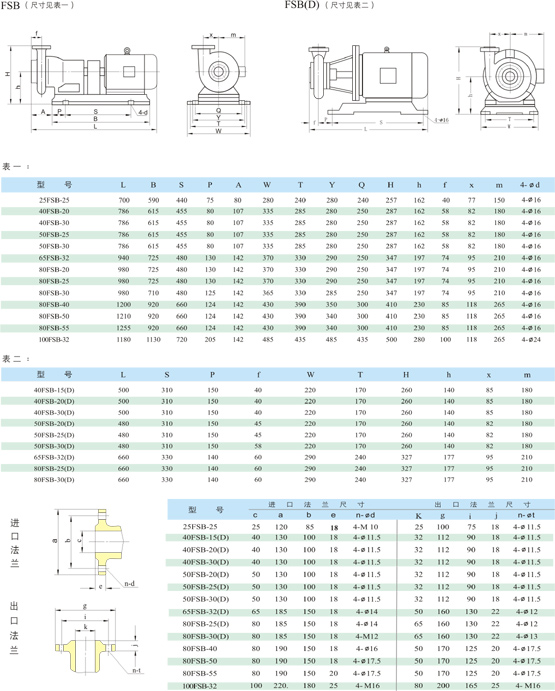

八、安装尺寸图：
