一、QJB型潜水搅拌机概述

    QJB型潜水搅拌机主要由潜水电机、密封机构、叶轮、导流罩、手摇葫芦、安装系统、电气控制等部分构成。搅拌叶轮在电机驱动下旋转搅拌液体,使之产生旋向射流,并利用沿着射流表面的剪切应力来进行混合,使流场以外的液体通过摩擦产生搅拌作用,在极度混合的同时,形成体积流,应用大体积流动模式得到受控流体的输送。

    QJB型潜水搅拌机主要应用在市政和工业污水处理过程中的混合、搅拌和环流，也可用于景观水环境的养护，通过叶轮旋转运动达到创建水流的作用，改善水体质量，增加水中含氧量，有效阻止悬浮物的沉积。工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。

二、QJB型潜水搅拌机性能特点

1、潜水搅拌机结构紧凑、操作维护简单、安装检修方便、使用寿命长。

2、叶轮具有佳的水力设计结构，工作效率高，后掠式叶片具有自洁功能可防杂物缠绕、堵塞。

3、与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

4、电机绕组绝缘等级为F级，防护等级为IP68,选用进口轴承和独有专利的电机防凝露装置，使电机的工作更加安全可靠。

5、两道机械密封，材质为碳化钨－碳化钨。

6、根据工艺要求，直联式潜水搅拌可配用导流罩。

7、潜水搅拌机的不锈钢、碳钢精铸焊接叶桨，经优化设计叶片呈后掠式，效率高，具有自洁功能。

8、内部设有泄漏传感器和定子绕组超温保护报警装置。

三、QJB型潜水搅拌机适用范围

QJB型潜水搅拌机在下列条件下应能正常连续运行：

1、高介质温度不超过40℃；

2、介质的PH值在5～9之间；

3、液体密度不超过1150kg/m3；

4、长期潜水运行，潜水深度一般不超过20m。

四、QJB型潜水搅拌机安装系统

    QJB型潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。当池深H＜4米时建议采用安装系统Ⅰ。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平面内可绕导杆旋转的大角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定，无需预留孔。当池深H＞4米时建议采用安装系统Ⅱ，需在池底做一混凝土基础（或钢结构底座）。起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定，无需预留孔。安装系统Ⅱ用导向钢绳替代导杆，具有运输方便、现场安装简单等特点。该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况，并有效改善了池深过深情况下，由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶（如图）的安装条件下更显得操作方便可靠。客户定货时，请提供池深H及池型图，以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢（或碳钢）制造。安装系统中除导杆或导向钢丝、起吊底座外，多台搅拌机可共用一套起吊装置（用户有特殊要录除外）。

　　 客户定货时，请提供池深H及池型图，以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢（或碳钢）制造。安装系统中除导杆或导向钢丝、起吊底座外，多台潜水搅拌机可共用一套起吊装置（用户有特殊要录除外）。

　　 QJB潜水搅拌机的专用安装系统可在无需排出池中污水情况下,能快速安装和拆卸潜水搅拌机;

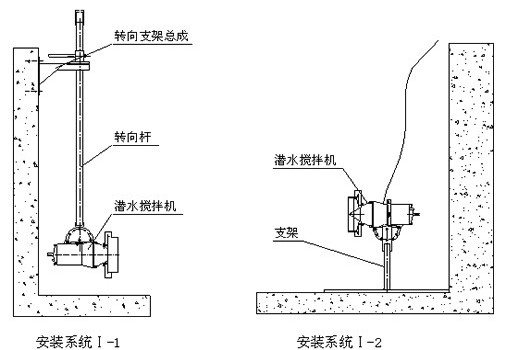

　　 安装系统Ⅰ只适用池深＜4m,机型为QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C搅拌机，其中Ⅰ-1可在水平方向和垂直方向进行调节；

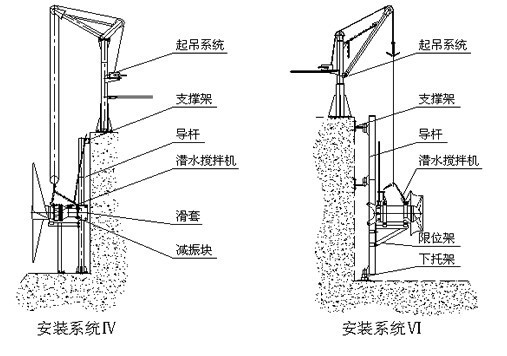

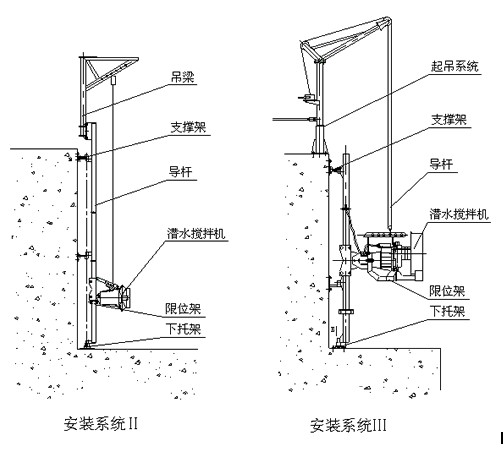

　　 安装系统Ⅱ、Ⅲ、Ⅳ、Ⅵ适用于池深≥4m，导杆可沿水平方向绕导杆轴线旋转，大转角-60°~+60°当池深大于4米时，应在导杆中间增加一支撑架；

　　 支撑架和下托架与池壁、池底均用钢膨胀螺栓固定，无需预留孔；

　　 潜水搅拌机的安装系统材质采用不锈钢和碳钢防腐供选择。
