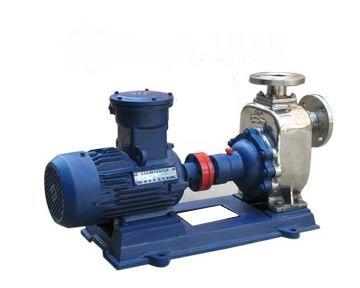

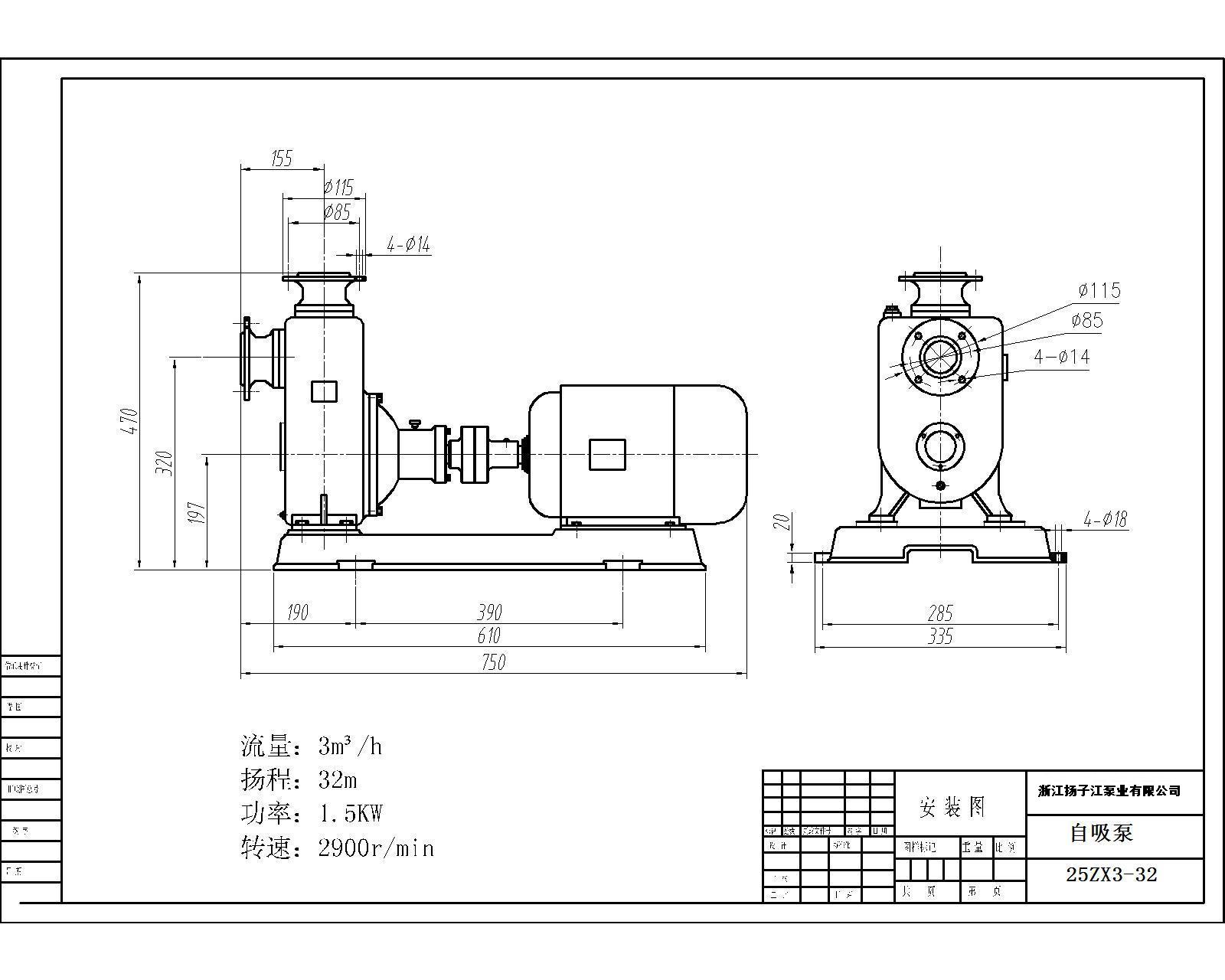

25ZXPB3-32型防爆不锈钢自吸泵甲醇泵甲醇汽油泵安装尺寸图
时间：2013-11-4 来源：扬子江泵业 浏览数：783
一、产品概述：
ZX型卧式自吸离心泵，（简称自吸泵）该型式泵与其它型式的自吸离心泵比较，因为泵本身没有逆止阀，结构为简单；工作为可靠；无 故障工作时间长，维护、使用方便、体积小、重量轻、效率高、在设计上做了特别的考虑与 相同口径的泵比较，排量大、性能高。
ZX型泵是卧式自吸离心泵在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。 ZX型泵广泛适用石 油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、 喷灌。供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。
二、产品用途：
ZX型泵是卧式自吸离心泵适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
适用于清水、海不、水及带有酸、碱度的化工介质液体和带有一般糊装的浆料（介质粘度≤100厘珀、含固量可达30%以下）。
装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农药、苗圃、果园、茶园的良好机具。
可和任何型号、规格的压滤机配套使用，将浆料送给滤机进行压滤的理想配套泵种。
三、技术参数：
流量：3～600m3/h；
扬程：12～80m；
转速：2900、1450r/min；
功率：0.75～132KW；
进口直径：25～300mm；
高工作压力：1.6Mpa。
四、型号意义：
例如：50ZX12.5-50PB
50-吸入口直径(mm)
ZX-自吸泵
12.5-流量(m3/h)
50-扬程(m)
P-材质不锈钢
B-防爆电机
ZX型卧式自吸离心泵性能参数：
|
型号 |
流量 (m3/h) |
扬程 |
电机功率 (kw) |
转速 |
吸程 |
自吸性能 |
|
25ZX3-20 |
3 |
20 |
1.5 |
2900 |
6.5 |
1.9 |
|
25ZX3-32 |
3 |
32 |
1.5 |
1.8 |
||
|
32ZX3.2-32 |
3.2 |
32 |
1.5 |
1.8 |
||
|
32ZX3.2-50 |
3.2 |
50 |
3 |
1.8 |
||
|
40ZX6.3-20 |
6.3 |
20 |
1.5 |
1.9 |
||
|
40ZX6.3-32 |
6.3 |
32 |
2.2 |
1.8 |
||
|
40ZX10-40 |
10 |
40 |
4 |
1.5 |
||
|
40ZX12.5-50 |
12.5 |
50 |
5.5 |
1.5 |
||
|
50ZX15-12 |
15 |
12 |
1.5 |
2.4 |
||
|
50ZX18-20 |
18 |
20 |
2.2 |
2.4 |
||
|
50ZX20-30 |
20 |
30 |
4 |
1.5 |
||
|
50ZX12.5-32 |
12.5 |
32 |
3 |
1.5 |
||
|
50ZX15-40 |
15 |
40 |
4 |
1.5 |
||
|
50ZX12.5-50 |
12.5 |
50 |
5.5 |
1.5 |
||
|
50ZX15-60 |
15 |
60 |
7.5 |
1.3 |
||
|
50ZX20-75 |
20 |
75 |
11 |
1.3 |
||
|
65ZX30-15 |
30 |
15 |
3 |
2.0 |
||
|
65ZX25-32 |
25 |
32 |
5.5 |
1.5 |
||
|
65ZX25-50 |
25 |
50 |
7.5 |
1.3 |
||
|
65ZX25-75 |
25 |
75 |
11 |
1.3 |
||
|
80ZX35-18 |
35 |
18 |
3 |
6 |
3.4 |
|
|
80ZX43-17 |
43 |
17 |
4 |
1.8 |
||
|
80ZX40-22 |
40 |
22 |
5.5 |
1.9 |
||
|
80ZX50-32 |
50 |
32 |
7.5 |
1.5 |
||
|
80ZX60-55 |
60 |
55 |
18.5 |
1.5 |
||
|
80ZX60-70 |
60 |
70 |
22 |
1.2 |
||
|
100ZX100-20 |
100 |
20 |
11 |
1.8 |
||
|
100ZX100-40 |
100 |
40 |
18.5 |
1.8 |
||
|
100ZX100-65 |
100 |
65 |
30 |
1.8 |
||
|
100ZX70-80 |
70 |
80 |
30 |
1.8 |
||
|
150ZX160-55 |
160 |
55 |
45 |
5 |
1.8 |
|
|
150ZX150-80 |
150 |
80 |
55 |
1.2 |
||
|
200ZX400-32 |
400 |
32 |
55 |
1450 |
2.0 |
|
|
200ZX280-63 |
280 |
63 |
90 |
1.5 |
||
|
250ZX350-65 |
350 |
65 |
110 |
1.5 |
||
|
250ZX550-32 |
550 |
32 |
75 |
2.0 |
||
|
250ZX400-50 |
400 |
50 |
90 |
2.0 |
||
|
250ZX450-55 |
450 |
55 |
110 |
2.0 |
||
|
300ZX600-32 |
600 |
32 |
90 |
2.0 |
||
|
300ZX500-50 |
500 |
50 |
110 |
2.0 |
||
|
300ZX550-55 |
550 |
55 |
132 |
2.0 |
