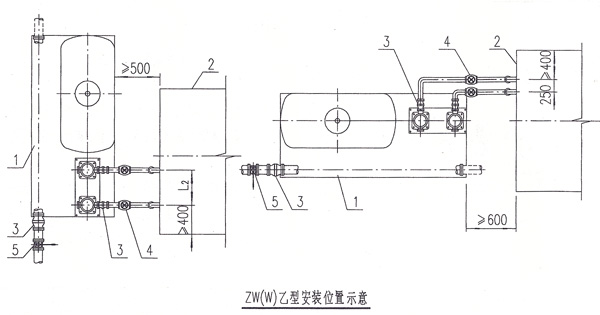

卧式增压稳压设备设计图可查看ZW卧式增压稳压设备组装图。该设备安装及连接示意请参照下图进行：

说明：
1.设备明细：1.卧式增压稳压设备  2.高位水箱或水池 3.可曲绕橡胶接头 4.截止阀 5.蝶阀
2.设在屋顶水箱间或底层水泵房的ZW(W)设备其安装位置可参考本图所示

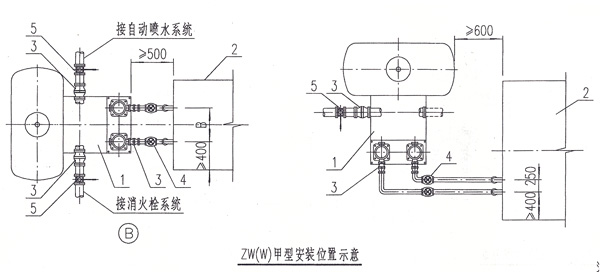

3.本设备供消防栓和自动喷水两套系统共用时，在其出水管上设阀门分别与两系统连接，见图B所示
4.本设备有两路出水管，实际工程中可根据需要任选一路，另一路用盘堵封严
