深井无塔变频供水设备特点
1、高效节能
供水设备能根据用户的实际用水量和使用压力自动检测，调节电动机的转速(耗电量)，使设备始终处于高效率的工作状态。
2、供水管网压力稳定
供水设备由微机构成自动闭环控制，能在0.5秒内使变化的压力恢复正常，压力调节精度为设定值的±5% .
3、占地小、投资少，安装工期短。
供水设备相比节约占地3~16倍，比建水塔节约节约投资15%~60%。变频给水设备 体积小，组装、安装调试方便，运输及安装工期短。
4、保护功能全，运行安全可靠，操作方便
供水设备主机采用进口变频调速器，自身具有欠压、过压、过载、短路、过热、失速防止等保护功能，无故障运用达10万小时以上。变频给水设备 配电控制部分，采用智能化控制原理，操作方便实用，设备工作状况一目了然。便于非专业人员很快熟练掌握。
5、供水功能全，保险系数高
供水设备局部出现故障时，能启用应急功能继续供水。变频给水设备 可与市政供水网自动并网运行，并具有双恒压功能，即能满足生活生产用水的正常压力和流量，能在出现火情时自动转换为高压大流量供水，可一机多用。

供水设备造型说明
　　供水设备的造型是根据用户自来水管线，压力与流量，用户实际用水量，用户实际用水量，建筑物的高度等数据来确定的，变频给水设备 表用的调节器容积是按照自来水流量满足要求的情况下估算的，如果自来水管路很细，流量不能满足用水高峰期的用水要求，需要重新计算调节器的容积，推荐公式如下：
　　V容积=（Q出-Q进）△t
　　Q进=一天高用水高峰期自来水进水量
　　Q出=一天高用水高峰期用户用水量
　　t=大用水高峰期持续时间

感谢您访问我们扬子江泵业的网站www.yzjbf.cn，如有任何水泵疑问我们一定会尽心尽力为您提供优质的服务.

 深井无塔变频供水设备用途
　　供水设备0.15~2.0MP，供水高度10－200米，单套设备每小时供水量10~50000m3/h，可用于大、中、小型自来水的配套改造；可用于企事业单位、住宅区、农村的生产、生活、办公用水。

深井无塔变频供水设备运行说明　　
（1）当市政管网高压时，设备处于停机状态，市政水源通过水源罐、旁通管路直接向用户管网供水。　（2）当市政管网欠压时，设备自动启动，在原有水压基础上变频调速增压（恒压）供水，由于按“差多少，补多少”原则增压，所以在全流量范围即满足了用户恒压供水的需求，同时又实现了高效节能运行。运行过程中密闭的海洋法罐只相当于一段管路，新鲜卫生的自来水不断流过水源罐（或承压水池），不会遭受外界污染。　　

（3）当市政水源压力太低，自来水进水小于设备供水（水源罐出水）时，靠水源罐贮水容积来补偿市政水源的不足。水源罐提供的大补偿水量与水源罐总容积相同V补＝V总。　　水源罐提供补偿水量期间，靠真空抑制（自动进、排气阀），使空气自动进入罐体，可避免对市政管网造成负面抽吸作用（即所谓无负压无吸程），并可保证水源罐容积全部被有效利用。　　

（4）为进一步减小直接抽吸对市政水源的影响，可选购一只水源隔离阀及控制仪表，从而可任意设定允许抽吸的低压力，当市政水源入口压力降到允许抽吸的低压力时，水源隔离装轩会自动启动，设备将切换到以补偿罐为水源自动供水。也可考虑选购廉价的节流装置代替隔离阀，限制自来水进水流量，供水不足部分靠水源罐补偿。　　

（5）市政水源因故停水且水源罐贮水也己消耗完，设备会自动停机（禁止运行）。水源正常后自动恢复运行

无塔供水设备变频供水设备适用范围
1. 适用于城镇水厂及加压泵站；　　

2. 适用于居住区、开发区、宾馆、饭店及其他大型公共建筑场所的生活用水和消防供水；　　

3. 适用于大中小型工矿企业的生产（生活）供水及消防供水系统；　　

4. 适用于工矿企业恒压、变压、冷却供水和循环供水系统及其它输液系统；　　

5. 可用于热水供应、采暖、空调、通风、供水、供气系统；　　

6. 可用于污水泵站、污水处理中的污水提升和供气系统；　　

7. 可用于农业排灌、园林喷洒、水景和音乐喷泉系统。

深井无塔变频供水设备产品特点
1、深井无塔变频供水设备电机、水泵一体，潜入水中运行，安全可靠。
2、深井无塔变频供水设备对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用）。
3、深井无塔变频供水设备安装、使用、维护方便简单，占地面积小、不需建造泵房。
4、深井无塔变频供水设备结构简单、节省原材料。
1、深井无塔变频供水设备控制技术基本说明：　　深井无塔变频供水设备系统设定一恒定压力值，如果管网压力高于设定压力值时，压力变送器将管网压力反馈给变频控制柜，自来水可通过直供管路直接到达用户管网对用户进行供水。当市政管网压力变化或用户管网用水量变化使管压力低于设定压力时，压力变送器将管网压力反馈给变频控制柜中的PlD控制器，通过PlD控制器调整变频器的输出频率，启动水泵机组并调节水泵转速保持恒压供水；如果不能满足供水要求时，则控制柜将控制多台工频泵的启停和变频泵的转速，从而达到恒压变量供水的要求。　

2、深井无塔变频供水设备负压消除技术基本说明　　深井无塔变频供水设备采用微机变频技术和有效的负压处理技术实现叠压供水.具体如下:深井供水设备通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并且克服了对管网的不良影响。供水设备通过管网压力表、真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的真空度及水位信号，实时反馈，通过微机控制真空抑制器及稳流补偿器中的特殊装置动作，抑制负压产生，保证该设备不对城市管网产生影响。　　　　 当市政管网停水时，水泵机组仍可工作，直到稳流补偿器中的压力下降至电接点所设定的下限压力后自动停机，来水后自动开机。停电时，水泵机组停止工作，自来水可通过直通管路进入用户管网。来电时机组自动开机恢复正常供水。

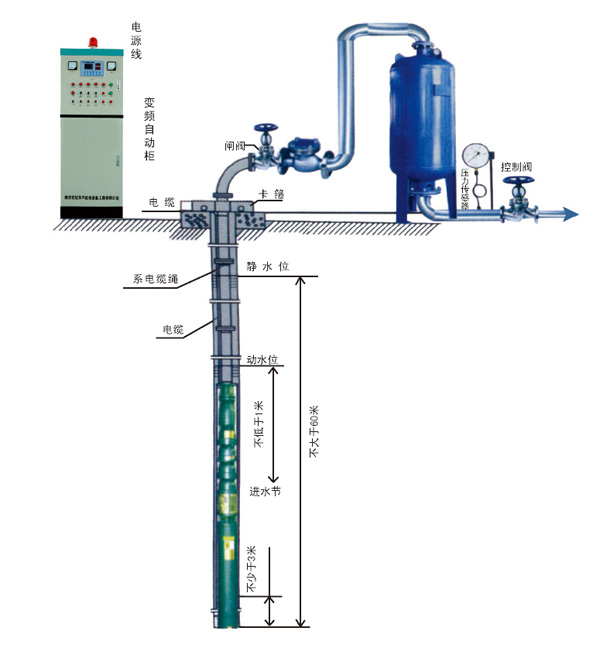

潜水泵一台，置于井中
变频控制装置一套（包括瑞士ABB变频器，供水控制器，压力传感器1只，水位传感器1只，低压电器一套）。

稳压罐一个
原理：水泵是输出环节，转速由变频器控制，实现变流量恒压控制。变频器接受PID调节器的电流信号对水泵进行速度控制，综合给定信号与反馈信号后，经PID调节，向变频器输出运转频率指令。压力传感器监测管网出水压力，并将其转换为控制器可接受的模拟信号，系统接受信号后自动进行调节。
