FYH氟塑料液下泵结构图
时间：2013-6-30 来源：扬子江泵业 浏览数：1091
在化工、冶炼、制药等行业经常会用到液下式耐腐蚀泵，我公司生产的FYH型氟塑料液下泵是专门为该类工矿条件而设计研发的高新技术产品。
用途：
本产品广泛适用于：化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、酸洗、无线电、化成箔等行业输送酸、碱、有机溶剂、强氧化剂等腐蚀性介质。 适用温度：-20°C至120°C。
设计特点：
FYH液下泵的形式为长轴立式离心泵，其接触液体的液下部分全部采用氟塑料制造，具有耐腐蚀范围广、效率高等优点，无需灌液即能抽送，可用于任意浓度的酸碱、有机溶剂、强氧化剂等腐蚀性介质的抽送而毫不受损。

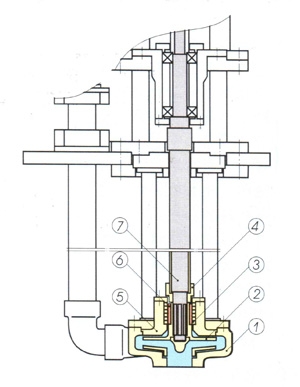

泵的结构图：
| 1 | 泵 体 | F46/氟塑料合金 |
| 2 | 叶 轮 | F46/氟塑料合金 |
| 3 | 填 料 | 填充聚四氟乙烯 |
| 4 | 紧固螺母 | F46、45钢 |
| 5 | 泵 盖 | F46/氟塑料合金 |
| 6 | 轴 套 | 碳化硅 |
| 7 | 泵 轴 | F46、45钢 |
性能参数表：
| 型 号 | 流 量 | 扬 程 | 转 速 | 功 率 (Kw) | 效 率 | 伸入容器长度 (m) |
|
| 轴功率 | 电机功率 | ||||||
| 25FYH-25 | 7.2 | 25 | 2900 | 1.6 | 3 | 45 | 0.5, 1, 1.5, |
| 40FYH-25 | 14.4 | 25 | 2900 | 2.2 | 4 | 45 | 0.5, 1, 1.5, |
| 50FYH-25 | 25 | 25 | 2900 | 2.5 | 4 | 54 | 0.5, 1, 1.5, |
| 65FYH-25 | 32 | 25 | 2900 | 3.8 | 5.5 | 64 | 0.5, 1, 1.5, |
| 80FYH-25 | 50 | 25 | 2900 | 5.2 | 7.5 | 64 | 0.5, 1, 1.5, |
|
注：伸入容器长度可跟据用户要求定制 若客户所需产品规格不在此范围内，我公司可根据用户需要进行调整! |
|||||||
感谢您访问我们扬子江泵业的网站www.yzjbf.cn，如有任何水泵疑问我们一定会尽心尽力为您提供优质的服务.
