316l不锈钢CQB重型磁力泵结构图

时间：2013-6-17 来源：扬子江泵业浏览数：1728

【CQB型不锈钢磁力离心泵】产品简介：

CQB不锈钢磁力离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。
CQB型磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。
CQB型磁力泵型式及基本参数符合JB／T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

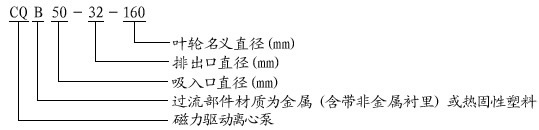

【CQB型不锈钢磁力离心泵】型号意义：

【CQB型不锈钢磁力离心泵】性能范围：

流量：3.2-100m3/h
扬程：20-80m
电机功率：1.1-55kW
使用温度：≤80℃
材质:1Cr18Ni9Ti (可定制304.316.316L材质)

【CQB型不锈钢磁力离心泵】产品用途：

CQB型磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa，大工作压力1.6MPa，温度不超过100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬颗粒和纤维的液体。

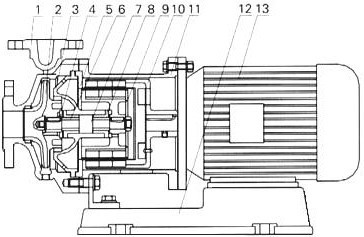

【CQB型不锈钢磁力离心泵】结构图：


1	泵体	2	叶轮	3	轴承体	4	止推环	5	隔离套	6	轴套	7	泵轴
8	轴承	9	内磁钢总成	10	外磁钢总成	11	联接架	12	底座	13	电机

【CQB型不锈钢磁力离心泵】性能参数：

型号	口径(mm)		流量 (m³/h)	扬程 (m)	电机功率 (kW)	电压 (V)	材质
型号	进口	出口	流量 (m³/h)	扬程 (m)	电机功率 (kW)	电压 (V)	材质
CQB32-20-125	32	20	3.2	20	1.1	380	不锈钢
CQB32-20-160	32	20	3.2	32	1.5	380
CQB40-25-125	40	25	6.3	20	2.2	380
CQB40-25-160	40	25	6.3	32	3	380
CQB40-25-200	40	25	6.3	50	5.5	380
CQB50-32-125	50	32	12.5	20	3	380
CQB50-32-160	50	32	12.5	32	4	380
CQB50-32-200	50	32	12.5	50	7.5	380
CQB50-32-250	50	32	12.5	80	18.5	380
CQB65-50-125	65	50	25	20	4	380
CQB65-50-160	65	50	25	32	7.5	380
CQB65-40-200	65	40	25	50	15	380
CQB65-40-250	65	40	25	80	18.5	380
CQB80-65-125	80	65	50	20	7.5	380
CQB80-65-160	80	65	50	32	15	380
CQB80-50-200	80	50	50	50	18.5	380
CQB80-50-250	80	50	50	80	37	380
CQB100-80-125	100	80	100	20	15	380
CQB100-80-160	100	80	100	32	18.5	380
CQB100-65-200	100	65	100	50	37	380
CQB100-65-250	100	65	100	80	55	380
注:每个型号都可配防爆电机

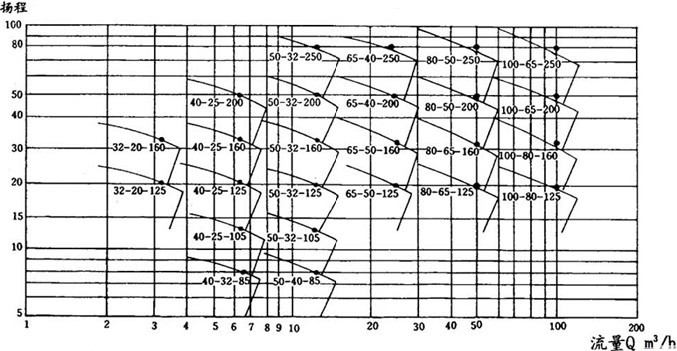

【CQB型不锈钢磁力离心泵】型谱图：

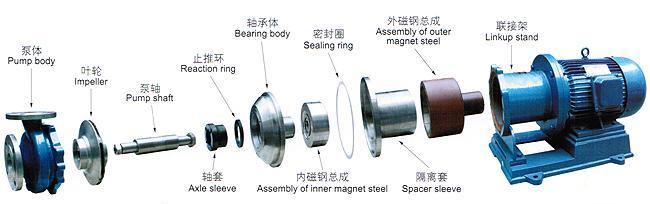

【CQB型不锈钢磁力离心泵】结构爆炸图：

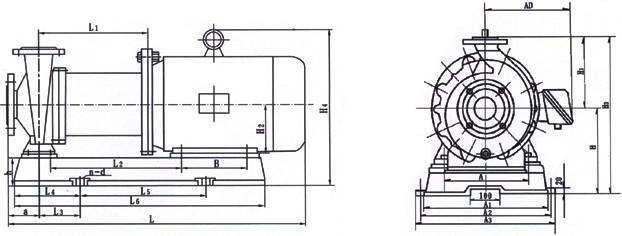

【CQB型不锈钢磁力离心泵】安装尺寸图：

型号	A	AD	B	L	L1	H1	H2	a	A1	A2	A3	H	H3	H4	L2	L3	L4	L5	L6	h	n-d
CQB32-20-125	125	150	100	458	133	120	90	65
CQB32-20-160	140	155	100	483	143	160	90	65
CQB40-25-105	125	150	100	458	133	120	90	65
CQB40-25-125	140	155	125	508	143	160	112	65
CQB40-25-160	160	180	140	706	230	160	112	80	300	330	360	197	357	342	263	40	120	320	560	75	4-ф17
CQB40-25-200	261	210	140	821	275	160	132	80	350	380	410	232	392	415	329	87	160	325	645	50	4-ф22
CQB50-40-85	125	150	100	458	133	120	90	80
CQB50-32-105	140	155	125	508	143	160	112	80
CQB50-32-125	160	180	140	706	234	160	112	80	300	330	360	197	337	342	263	40	120	320	560	75	4-ф17
CQB50-32-160	190	190	140	800	290	160	112	80	300	330	360	217	377	370	344	43	120	415	655	100	4-ф17
CQB50-32-200	216	210	140	817	282	180	132	80	350	380	410	245	425	428	325	43	120	465	705	80	4-ф22
CQB50-32-250	254	255	210	987	337	225	160	100	380	410	440	300	525	525	397	55	150	550	850	80	4-ф22
CQB65-50-125	216	210	140	836	290	160	132	80	350	380	410	197	337	350	344	40	120	410	650	75	4-ф17
CQB65-50-160	216	210	140	836	290	160	132	80	350	380	410	217	377	400	344	40	120	410	650	75	4-ф17
CQB65-40-200	254	255	210	962	324	180	160	100	380	410	440	260	440	485	372	54	150	565	865	110	4-ф22
CQB65-40-250	279	285	241	1032	324	225	180	100	380	410	440	300	525	550	385	54	150	565	865	110	4-ф22
CQB80-65-125	216	210	140	817	282	160	132	81	350	380	410	217	377	457	325	43	120	465	705	80	4-ф17
CQB80-65-160	254	255	210	1013	350	180	160	100	380	410	440	260	440	485	423	98	210	395	815	90	4-ф22
CQB80-50-200	254	255	254	1086	380	200	160	100	380	410	440	260	460	485	451	50	210	450	870	90	4-ф22
CQB80-50-250	318	310	305	1251	390	225	200	125	470	500	530	320	545	595	476	127	210	490	910	110	4-ф22
CQB100-80-125	254	255	210	958	308	180	160	100	380	410	440	260	440	485	368	127	210	400	820	80	4-ф17
CQB100-80-160	254	255	254	1003	308	200	160	100	380	410	440	280	480	505	368	127	210	400	820	80	4-ф22
CQB100-65-200	318	310	305	1262	412	225	180	100	470	500	530	320	545	595	512	141	250	560	1060	130	4-ф28
CQB100-65-250	318	310	305	1290	412	250	200	125	470	500	530	340	590	645	512	141	250	560	1060	130	4-ф28

【CQB型不锈钢磁力离心泵】安装与调试：

（一）磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
（二）当抽吸液面高于泵轴心线时，起动前打幵吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配爸底阀。
（三）泵使用前应进行检查，电机风叶转动要灵活，无卡庄及异常声晌，各紧固件要紧固。
（四）检查电机旋转方向是否与磁力泵转向标记一致。
（五）电机苣动后，缓慢打幵排出阀，待泵进入正常工作状态后，再将排出阀调到所需幵度。
（六）泵停止工作前，应先关团排出阀门，然后切断电源。

【CQB型不锈钢磁力离心泵】注意事项：

（一）因磁力泵轴承的冷却和通滑是靠被辙送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再层动时所造成时空载运转。
（二）被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
（三）泵在使用中环境溫度应小于40℃，电机溫升不得超过75℃。
（四）被输送的介质及其溫度应在泵材允许范围內(洋见附表卜工程塑料泵的使用溫度〈60℃，金属泵的使用溫度〈100℃，辙送吸入压力不大于0.2MPa，大工作压力1.6MPa，密度不大于1600Kg/m㎡，粘度不大于30x10-6㎡/S的不含硬颗粒和纤维的液体。
（五）对于输送液为易沉淀结晶的介质，使用后应及时清洗，排淨泵內积液。
（六）磁力泵正常运行1000小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。

【CQB型不锈钢磁力离心泵】故障原因及排除方法：

故障形式	产生原因	排除方法
泵不出水	1.水泵反转 2.进水管道漏气 3.泵腔蓄水不足 4.电压太高，苣动时联轴器打滑 5.吸程太高 6.阀门没有打幵	1.改变电讥接线 2.社绝漏气 3.增加蓄水璗 4.调正电压 5.降低泵安装位置 6.校正或更換阀门
流量不足	1.吸入管径太小或淤塞 2.叶轮流道阻塞 3.扬程过高 4.转速不够	1.调换或清洗逬水官 2.清洗叶轮 3.幵大出水阀 4.恢复额定转速
扬程过低	1.流量过大 2.转速太低	1.关小出水阀 2.恢复额定转速
噪音太大	1.轴严重磨损 2.轴承严重磨损 3.外磁钢或內磁钢与隔离套接触 4.密封环与叶轮研磨	1.更换泵轴 2.更换轴承 3.拆除泵头重新组装 4.更换止推环、密封环
漏液	〇型密封圈损坏	更换〇型密封圈

【CQB型不锈钢磁力离心泵】主要材料的耐腐蚀性能（供参考）：

介质名称	浓度（%）	聚丙烯		浓度（%）	ABC
介质名称	浓度（%）	25℃	50℃	浓度（%）	20℃	60℃
硫酸	60	√	√	〈30	√	X
硝酸	25	√	√	20	√	〇
盐酸	〈36	√	√	〈38	√	√
氢氟酸	35	√	√	40	√	X
醋酸	〈80	√	√	〈20	√	〇
氢氧化钠	100	√	√	√	√	√
重铬酸钾	25	√	√	√	√	√
溴水	√	X	X	√	〇	X
乙醇	√	√	〇	〈50	√	√
丙酮	√	√	〇	10	〇	√
四氯乙烷	√	〇	√	√	〇	X
氟利昂22	√	√	√	√	〇	〇
漂白液	CL13%	√	√	CL12.5%	〇	〇
电镀液	√	√	√	√	〇	X
照相液	√	√	√	√	√	√
照相液	√	ⅴ	√	√	ⅴ	ⅴ

续：

介质名称	浓度(%)	不锈钢		浓度(%)	陶瓷
介质名称	浓度(%)	25℃	50℃	浓度(%)	25℃	80℃
硫酸	〈5	√	X	√	ⅴ	ⅴ
硝酸	70	ⅴ	√	√	ⅴ	ⅴ
盐酸	√	X	√	√	ⅴ	ⅴ
氢氟酸	√	X	√	0~100	X	√
醋酸	〈20	√	√	√	ⅴ	ⅴ
氨氧化钠	70	√	√	√	〇	X
重铬酸钾	40~60	ⅴ	ⅴ	10~20	ⅴ	ⅴ
溴水	√	〇	√	√	ⅴ	ⅴ
乙醇	√	ⅴ	√	√	ⅴ	ⅴ
丙酮	√	ⅴ	ⅴ	√	ⅴ	√
四氯乙烷	50	ⅴ	ⅴ	√	ⅴ	ⅴ
氟利昂22	√	ⅴ	√	√	ⅴ	ⅴ
漂白液	√	X	√	√	ⅴ	ⅴ
电镀液	√	√	√	√	ⅴ	ⅴ
照相液	√	ⅴ	√	√	ⅴ	ⅴ

符号说明：ⅴ一优良，√一良好，〇一可用，但腐蚀明显。X—腐蚀严重，不适用。
