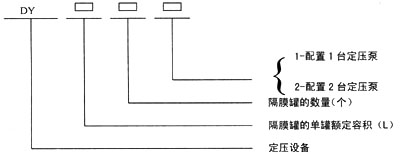

| 1、型号规格说明 |
|
|
| 2、基本功能 |
|
本定压设备完全具备常用高位设置的膨胀水箱的三项基本功能；
（１）调节系统水体由于温度波动而引起的膨胀及收缩－胀缩；
（２）使系统某点压力恒定－定压；
（３）当系统发生泄露时向系统补水－补水；
本设备尚具备的另一特殊功能：
周期性的排析由于加热后分离出来的气体－排气。
|
|
| 3、适用范围 |
|
（１）t≤１２０℃的热水采暖系统
（２）t≤１３０℃的热水供热系统
（３）冬夏共用的双管、三管制空调水系统
（４）未设开式贮热水箱的生活热水供应系统
|
|

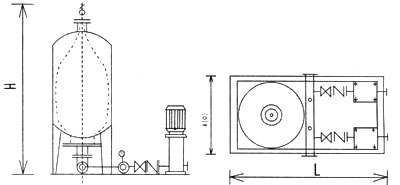

| 4、构造及运行 |
|

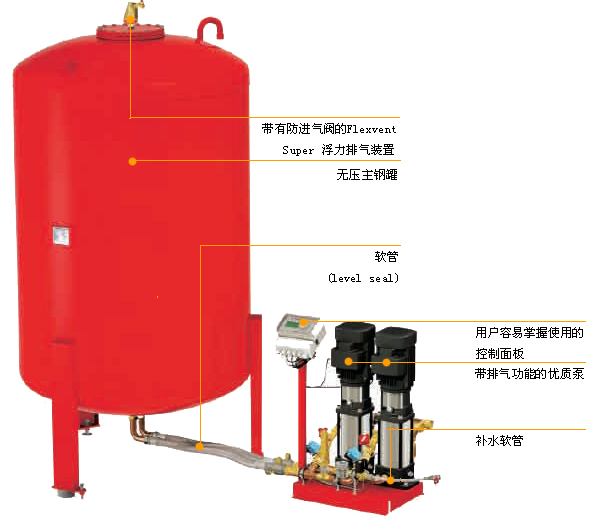

（１）构造：本设备是由隔膜罐（空压罐）定压泵，控制柜三大件组成。
（２）运行：当设备投入正常运行时，由于系统采暖系统供气逐渐升温。水体膨胀，定压罐内的橡胶囊在不断吸入由于升温而产生的膨胀水量，当吸入水量超过定压力值时，电磁阀自动打开，排除多余水量，同时电磁阀也能周期性的排析由于水加热后分离出来的气体－排气。
（３）当系统停运，水温自然下降，或者是系统难免泄漏，此时定压点的压力也在不断下降，当低于设定压力值时，压力水泵自动启动，以满足系统中的定压值。使系统某点压力恒定-定压。
|
|
|
|
|
5、规格基本参数：
|
|
序号
|
型号
|
设计压力MPa
|
总容积m3
|
进出水口径mm
|
设备高度
mm
|
定压罐重量Kg
|
|
1
|
DY-400
|
0.6-1.0-1.6
|
0.1
|
50
|
1400
|
120
|
|
2
|
DY -600
|
0.6-1.0-1.6
|
0.3
|
50
|
1600
|
200
|
|
3
|
DY -800
|
0.6-1.0-1.6
|
0.8
|
80
|
2300
|
400
|
|
4
|
DY -1000
|
0.6-1.0-1.6
|
1.2
|
100
|
2500
|
450
|
|
5
|
DY -1200
|
0.6-1.0-1.6
|
2.5
|
100
|
2800
|
600
|
|
6
|
DY -1400
|
0.6-1.0-1.6
|
3.8
|
100
|
3000
|
950
|
|
7
|
DY -1600
|
0.6-1.0-1.6
|
4.5
|
100
|
3200
|
1100
|
|
8
|
DY -1800
|
0.6-1.0-1.6
|
6.5
|
100
|
3400
|
1500
|
|
9
|
DY -2000
|
0.6-1.0-1.6
|
8.0
|
100
|
3600
|
1950
|
|
|
| |
囊式膨胀定压罐主要罐体、供水胶囊、进(出)水口、充气装置、压力表、排气阀等组成。供水胶囊采用纯天然无毒橡胶制成，具有良好的韧性和伸缩性能，它与进水口相通，并且形成一个密闭的腔室将水与外部钢罐内壁完全隔绝，胶囊和钢罐内壁之间充有氮气，具有很强的化学惰性及比热容大等优点。囊式定压罐主要利用气体的可压缩性，对系统由于温度变化引起的水体积增大或减少进行吸纳或补充作用。当系统温度增高时，水体积增大，这时系统压力大于罐内气体压力，部分水会被压入罐内的胶囊里，直到罐内气体的压力与系统压力达到平衡。当系统温度降低时，水体积变小，这时罐内气体压力大于系统压力，部分水会被压回系统，起到对系统补充水量的作用。囊式定压罐通常与外部的控制箱，补水泵及电接点压力表等，连接形成机组，根据系统的低需要压力及高运行工作压力设定工作状态，性能特点和应用范围.
