四、结构说明

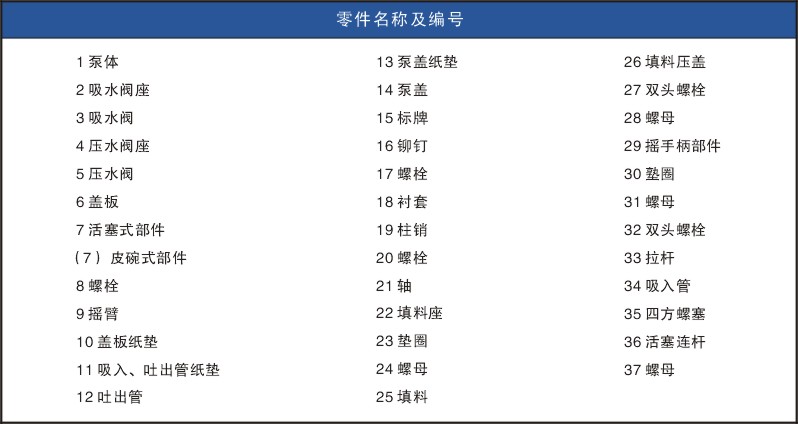

    本型泵的结构原理是，当用手往复摇动摇手柄(29)时，通过轴(21)、摇臂(9)、
连杆(36)等传动机构，使活塞(7)作往复运动。如图所示，当活塞向左移动时，右端的泵缸体积逐渐扩大，形成真空，液体从吸水管(34)经过铸在泵体旁边的吸入流道顶开吸水阀进入缸体右端。在同一时间里，缸体左侧由于活塞的压缩，使压水阀(5)顶开，液体经吐出管(11)排出。若活塞的运动方向返回向右时，则泵缸左侧吸入液体，泵缸右侧排出液体，这样往复不歇地把液体吸入排出。形成泵的工作。泵的压水阀向上行程由盖板(6)限止，吸水阀向上行程由压水阀限止。盖板与泵体用螺栓(8)紧固，活塞行程由泵盖(14)和泵体限止。
    为了安装在墙上或其它基础上，泵体有三个螺栓孔。

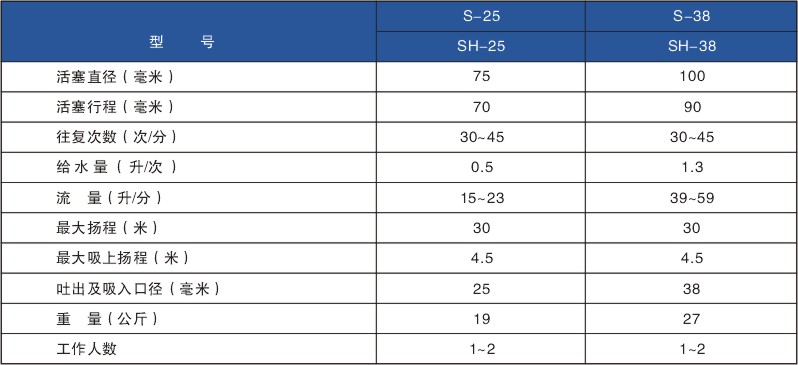

五、主要性能规范

六、检修内容

1、调换活塞环及皮碗
   ①所使用的手摇泵为活塞式时；先将泵盖拆除，拆下活塞环，倘发现磨损过多，
则掉换活塞环，倘活塞环弹性降低，不能与水泵体壁贴牢而间隙过大，则亦必须掉换活塞环，检查活塞环是否与汽缸壁服贴，
可用漏光或漏水试验测定。


   ②所使用的手摇泵为皮碗式时，将泵盖拆掉，看皮碗是否有所损坏，因为皮碗是用牛皮做成的，在使用一个时期很可能磨损，破裂，
因此须换新的皮碗。

2、检查吸压水阀

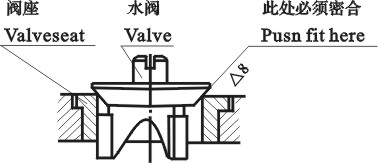

   每台水摇泵有四只水阀，即吸水阀及压水阀各二只，都装在泵体上，只要拆除盖板螺母，就可取出（参看水阀示图）。


    检查水阀的关键问题，须检查阀与阀座是否密合，即使用一段时间后，可能已被磨损腐蚀不平，
而造成漏水，因此在检修时须将阀拆开检查，倘已发现不平，则须用研磨砂研磨，阀与阀座接合处光洁度为△8。

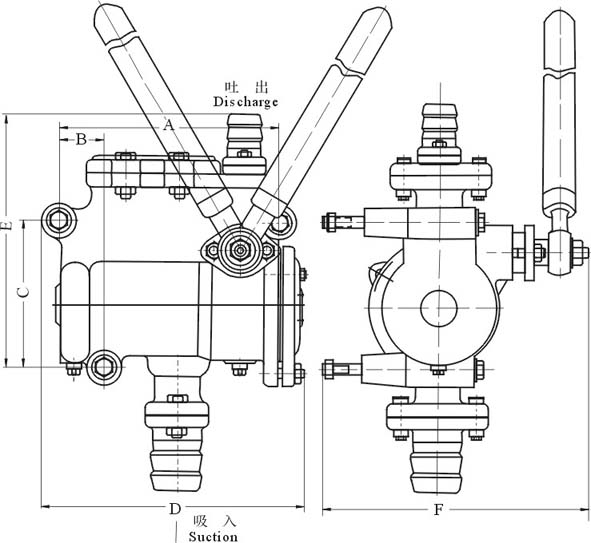

七、安装示意图

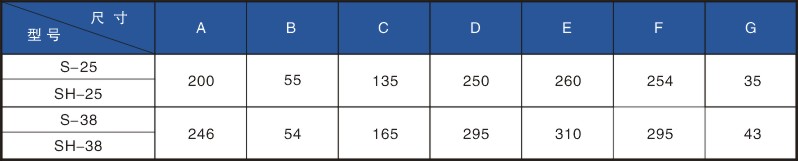

八、外形安装尺寸表
