自吸式防爆易燃易爆液体输送泵,化工液体防爆泵,丙酮泵,甲醇泵结构说明
时间：2013-4-26 来源：扬子江泵业 浏览数：2144
自吸式防爆易燃易爆液体输送泵,化工液体防爆泵,丙酮泵,甲醇泵
一、防爆自吸泵属自吸式离心泵系列，具有结构简单、运行平稳、排量大、操作维护方便、效率高、较强的自吸能力、适用范围广和便于调节等优良特点。
二、CYZ防爆自吸泵采用的是轴同回液的泵体结构，泵体由吸入室、涡旋室、回液孔、气液分离室、储液室等部分组成。防爆自吸油泵的轴承采用单列向心球轴承，轴端采用机械密封。在一些泵的轴承体底部也设有冷却室。泵内部高、低压区间有密封环，可靠安全。
三、CYZ防爆自吸泵的用途十分广泛，经常用于输送汽油、柴油、煤油、航空煤油等石油产品。介质温度在-20℃～+80℃之间，是一种优良的船用装卸油泵，可兼作扫舱水泵，同样，这种泵系也适用于油罐车、陆地油库等储油装置的油料输送。而且还可以用来输送海水、淡水等，安全方便。

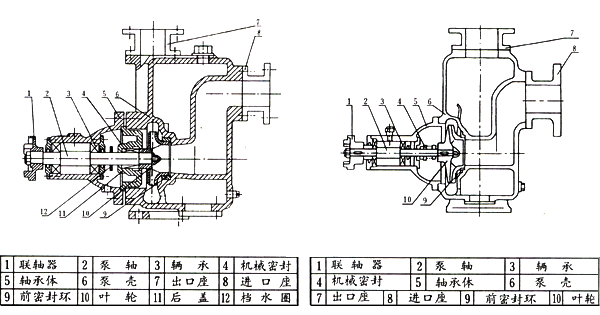

CYZ-A自吸式防爆易燃易爆液体输送泵,化工液体防爆泵,丙酮泵,甲醇泵结构说明

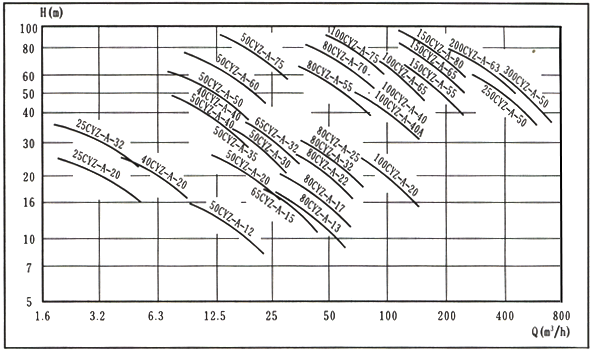

CYZ防爆自吸泵性能曲线
CYZ防爆自吸泵性能参数表
| 型号 | 流量 | 扬程 m |
泵汽蚀 余量 m |
自吸性能 min/5m |
转速 r/min |
进出口径 mm |
电机 | ||
| m3/h | L/min | 型号 | 功率kw | ||||||
| 25CYZ-27 | 3 | 50 | 27 | 3 | 3 | 2900 | 25 | YB801-2 | 0.75 |
| 40CYZ-20 | 6.3 | 105 | 20 | 3.5 | 2 | 2900 | 40×32 | YB802-2 | 1.1 |
| 40CYZ-40 （50CYZ-40） |
10 | 167 | 40 | 3.5 | 1.5 | 2900 | 50×40 （50） |
YB112M-2 | 4 |
| 50CYZ-12 | 15 | 250 | 12 | 3.5 | 2.5 | 2900 | 50 | YB90S-2 | 1.5 |
| 50CYZ-20 | 18 | 300 | 20 | 3.5 | 2 | 2900 | 50 | YB90L-2 | 2.2 |
| 50CYZ-35 | 14 | 233 | 35 | 3.5 | 1.5 | 2900 | 50 | YB112M-2 | 4 |
| 50CYZ-50 | 12.5 | 208 | 50 | 3.5 | 1.5 | 2900 | 50 | YB132S1-2 | 5.5 |
| 50CYZ-60 | 15 | 250 | 60 | 3.5 | 1.5 | 2900 | 50 | YB132S2-2 | 7.5 |
| 50CYZ-75 | 20 | 333 | 75 | 3.5 | 1.5 | 2900 | 50 | YB160M1-2 | 11 |
| 65CYZ-15 | 30 | 500 | 15 | 4 | 2 | 2900 | 65 | YB100L-2 | 3 |
| 65CYZ-30 | 25 | 416 | 30 | 4 | 2 | 2900 | 65 | YB112M-2 | 4 |
| 80CYZ-13 | 35 | 583 | 13 | 4 | 3.5 | 2900 | 80 | YB100L-2 | 3 |
| 80CYZ-17 | 43 | 716 | 17 | 4 | 2 | 2900 | 80 | YB112M-2 | 4 |
| 80CYZ-25 | 50 | 833 | 25 | 4 | 1.5 | 2900 | 80 | YB132S2-2 | 7.5 |
| 80CYZ-32 | 50 | 833 | 32 | 4 | 1.5 | 2900 | 80 | YB132S2-2 | 7.5 |
| 80CYZ-55 | 60 | 1000 | 55 | 4 | 1.5 | 2900 | 80 | YB160L-2 | 18.5 |
| 80CYZ-70 | 60 | 1000 | 70 | 4 | 1.2 | 2900 | 80 | YB180M-2 | 22 |
| 100CYZ-40 | 100 | 1667 | 40 | 4 | 2 | 2900 | 100 | YB180M-2 | 22 |
| 100CYZ-40A | 100 | 1667 | 40 | 4 | 1.5 | 1470 | 100 | YB180L-4 | 22 |
| 100CYZ-65 | 100 | 1667 | 65 | 4 | 2 | 2900 | 100 | YB200L1-2 | 30 |
| 100CYZ-75 | 70 | 1167 | 75 | 4 | 2 | 2900 | 100 | YB200L1-2 | 30 |
| 150CYZ-55 | 160 | 2667 | 55 | 5 | 2 | 2900 | 150 | YB225M-2 | 45 |
| 150CYZ-65 | 170 | 2833 | 65 | 5 | 1.3 | 1470 | 150 | YB250M-4 | 55 |
| 200CYZ-63 | 280 | 4667 | 63 | 5 | 1.5 | 1480 | 200 | YB280M-4 | 90 |
| 80CYZ-125 | 50 | 833 | 125 | 4 | 1.5 | 2900 | 80 | YB250M-2 | 55 |
| 100CYZ-125 | 100 | 1667 | 125 | 4 | 1.5 | 2900 | 100 | YB280S-2 | 75 |
| 150CYZ-125 | 150 | 2500 | 125 | 5 | 1.5 | 2900 | 150 | YB315S-2 | 110 |
| 200CYZ-125 | 200 | 3333 | 125 | 5 | 1.5 | 2900 | 200 | YB315M-2 | 132 |
| 250CYZ-50 | 400 | 6666 | 50 | 6 | 1.5 | 1480 | 250 | YB280M-4 | 90 |
