QS型充水式潜水泵结构简图
时间：2013-4-17 来源：扬子江泵业 浏览数：1665
一、QS型充水式潜水泵产品概述
QS型充水式潜水泵由水泵、电机两大部分组成，水泵位于电泵上部，为离心式结构。电动机位于电泵下部，为充水式三相异步电动机。充水式电动机定子绕组和铁心直接浸在水中，冷却效果好，不产生污染，从而突破了其他电泵工作时“O”形密封圈，机械密封件等渗水到电机腔内的弊端，大大提高了电泵的使用效率。

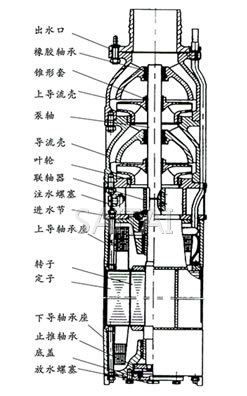

QS潜水电泵结构简图
二、QS型充水式潜水泵产品特点
1、QS型充水式潜水泵是由电机、水泵组装成一体、结构简单、且安装拆卸方便、安装占地面积少、使用维护简单、运转安全可靠。
2、QS型充水式潜水泵冷却效果好、不产生污染、提高了水泵的使用效率。
3、QS型充水式潜水泵由于结构特殊，使用时对水源不产生污染。
二、QS型充水式潜水泵产品用途
QS型充水式潜水泵广泛使用于农田排灌、喷灌、井下提水、生活取水、工业及民用建筑的给排水系统，以及丘陵山区的引水，低洼地区的排水等场合。
三、QS型充水式潜水泵的范围使用
QS型充水式潜水泵在下列使用条件下应能连续正常工作：
1、QS型充水式潜水泵使用前，先把放水螺栓松开，从注水口加入清水（自来水或一般干净的湖水、河水）冲洗电机内腔锈水以延长水泵寿命，待清水从放水孔流出后，再把放水螺栓拧紧并轻轻摇动，把绕组中空气排出，以保证电机内腔加满清水然后把注水螺栓拧紧，检查绝缘电阻不低于5兆欧。
2、QS型充水式潜水泵不用时应把电机内部的水放掉，放在干燥通风的地方，下次使用仍按上述方法。（FP堵塞螺钉）。
3、工作介质为无腐蚀的清水，含砂量体积比不大于0.10％，PH值为6-8.5水温不超过+40％℃
4、该电泵采用滑动轴承结构，使用必须垂直不得倾斜。
5、充水式潜水电泵潜水深度不超过5m。
四、QS型充水式潜水泵型号意义
QS型充水式潜水泵
例如：QS20-40/2-4
QS-水充式潜水泵
20-流量(m3/h)
40-扬程(m)
2-级数
4-功率(kw)
五、QS型充水式潜水泵性能参数
规格型号 |
泵级数 |
流 量(m3/h) |
扬 程 |
出水口径 |
额定功率 (kw) |
|
(m) |
(寸) |
||||
|
QS25-17-2.2 |
1 |
25 |
17 |
2.5 |
2.2 |
|
QS15-26-2.2 |
1 |
15 |
26 |
2 |
2.2 |
|
QS65-7-2.2 |
1 |
65 |
7 |
4 |
2.2 |
|
QS10-32-2.2 |
1 |
10 |
32 |
2 |
2.2 |
|
QS40-12-2.2 |
1 |
40 |
12 |
3 |
2.2 |
|
QS20-20-2.2 |
1 |
20 |
20 |
2 |
2.2 |
|
QS20-30/2-3 |
2 |
20 |
30 |
2.5 |
3 |
|
QS32-20-3 |
1 |
32 |
20 |
3 |
3 |
|
QS40-16-3 |
1 |
40 |
16 |
3 |
3 |
|
QS65-10-3 |
1 |
65 |
10 |
4 |
3 |
|
QS25-25-3 |
1 |
25 |
25 |
2.5 |
3 |
|
QS15-34/2-3 |
2 |
15 |
34 |
2.5 |
3 |
|
QS45-16-3 |
1 |
45 |
16 |
3 |
3 |
|
QS100-6-3 |
1 |
100 |
6 |
4 |
3 |
|
QS40-21-4 |
1 |
40 |
21 |
3 |
4 |
|
QS30-30/2-4 |
2 |
30 |
30 |
3（2.5） |
4 |
|
QS20-36/2-4 |
2 |
20 |
36 |
2.5 |
4 |
|
QS25-34/2-4 |
2 |
25 |
34 |
2.5 |
4 |
|
QS20-40/2-4 |
2 |
20 |
40 |
2.5 |
4 |
|
QS20-45/3-4 |
3 |
20 |
40 |
2.5 |
4 |
|
QS15-52/4-4 |
4 |
15 |
52 |
2（2.5） |
4 |
|
QS100-9-4 |
1 |
100 |
9 |
4 |
4 |
|
QS65-13-4 |
4 |
65 |
13 |
4 |
4 |
|
QS40-30/2-5.5 |
2 |
40 |
30 |
3 |
5.5 |
|
QS30-45/3-5.5 |
3 |
30 |
45 |
3 |
5.5 |
|
QS20-54/3-5.5 |
3 |
20 |
54 |
2.5 |
5.5 |
|
QS65-18-5.5 |
1 |
65 |
18 |
4 |
5.5 |
|
QS60-20-5.5 |
1 |
60 |
20 |
4 |
5.5 |
|
QS40-28-5.5 |
1 |
40 |
28 |
3 |
5.5 |
|
QS45-25-5.5 |
1 |
45 |
25 |
4 |
5.5 |
|
QS120-10-5.5 |
1 |
120 |
10 |
6 |
5.5 |
|
QS220-5-5.5 |
1 |
220 |
5 |
6 |
5.5 |
|
QS30-36/2-5.5 |
2 |
30 |
36 |
3 |
5.5 |
|
QS25-44/2-5.5 |
2 |
25 |
44 |
3（2.5） |
5.5 |
|
QS15-65/4-5.5 |
4 |
15 |
65 |
2 |
5.5 |
|
QS50-24/2-5.5 |
1 |
50 |
24 |
4 |
5.5 |
|
QS160-8-5.5 |
1 |
160 |
8 |
6 |
5.5 |
|
QS25-40/2-5.5 |
2 |
25 |
40 |
2.5 |
5.5 |
|
QS100-12-5.5 |
1 |
100 |
12 |
4 |
5.5 |
|
QS30-54/3-7.5 |
3 |
30 |
54 |
3 |
7.5 |
|
QS160-11-7.5 |
1 |
160 |
11 |
6 |
7.5 |
|
QS30-54/3-7.5 |
3 |
30 |
48 |
3 |
7.5 |
|
QS20-75/3-7.5 |
3 |
20 |
75 |
2.5 |
7.5 |
|
QS40-40/2-7.5 |
2 |
40 |
40 |
3 |
7.5 |
|
QS50-36/3-7.5 |
3 |
50 |
36 |
4（3） |
7.5 |
|
QS65-25-7.5 |
1 |
65 |
25 |
4 |
7.5 |
|
QS80-22-7.5 |
1 |
80 |
22 |
4 |
7.5 |
|
QS80-22/2-7.5 |
2 |
80 |
22 |
4 |
7.5 |
|
QS100-15-7.5 |
1 |
100 |
15 |
6 |
7.5 |
|
QS120-18/2-7.5 |
2 |
120 |
18 |
6 |
7.5 |
|
QS210-10-7.5 |
1 |
210 |
10 |
6 |
7.5 |
|
QS250-8-7.5 |
1 |
250 |
8 |
6 |
7.5 |
