QDX型220V电压不锈钢潜水电泵使用条件及结构图
时间：2013-4-11 来源：扬子江泵业 浏览数：617
一、QDX型不锈钢潜水泵产品概述

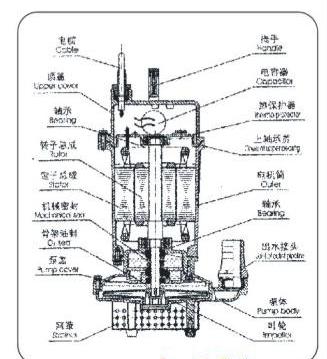

1、QDX型不锈钢潜水泵采用全不绣钢外壳设计，由水泵、密封、电动机三部分组成。电机位于电泵上部，为单相或者三相异步电动机机构，水泵位于电动机下部，采用上吸水式结构，可以防止因电泵陷入污泥中而发生堵塞的现象。外形采用精密铸造和不绣钢机筒，美观大方，具有防锈、耐腐蚀、无污染等特点。广泛用于各种特殊要求如乃腐蚀、卫生干净的使用场合。
2、QDX型不锈钢潜水泵采用双端面机械密封装置，具有密封可靠使用安全的特点。密封件及电缆线根据介质条件使用耐腐蚀氟橡胶，安全卫生。
3、QDX型不锈钢潜水泵的整体结构紧凑，体积小、重量轻、检修方便，潜水液下即可使用。电泵内部安装有过热电流保护器，防止电机因过载而过热。
二、QDX型不锈钢潜水泵主要用途
1、功率0.25~1.5KW，流量1~60m3/h,扬程0~32m,电压110~660V，频率50~60HZ，出水口径25~76mm(1〝-3〝)。
2、适用于建筑楼宇、医院、住宅小区、市政工程、道路交通及施工、工厂给排水、养殖、药业、饮料、海水盐水、一般腐蚀性介质中。

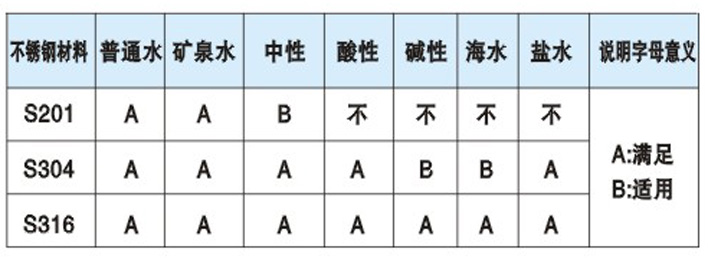

3、本产品材料耐腐蚀性能
三、QDX型不锈钢潜水泵使用条件
1、介质温度不超过60℃，介质中含有固体杂质的体积比不超过0.1%，粒度不大于0.2mm,介质的PH值为4-10之间。
2、电机潜入液下深度不超过5m,电机露出液面部分不超过电机的1/2。
四、QDX型不锈钢潜水泵型号参数
|
产品型号
|
流量
(m³/h) |
扬程(m)
|
功率(kW)
|
电压(V)
|
口径(mm)
|
|
QDX1.5-17-0.37S
|
1.5
|
17
|
0.37
|
220
|
25
|
|
QDX3-18-0.55S
|
3
|
18
|
0.55
|
220
|
25
|
|
QDX10-12-0.55S
|
10
|
12
|
0.55
|
220
|
50
|
|
QDX1.5-32-0.75S
|
1.5
|
32
|
0.75
|
220
|
25
|
|
QDX3-25-0.75S
|
3
|
25
|
0.75
|
220
|
25
|
|
QDX10-16-0.75S
|
10
|
16
|
0.75
|
220
|
50
|
|
QDX30-7-1.1S
|
30
|
7
|
1.1
|
220
|
80
|
|
QDX40-6-1.5S
|
40
|
6
|
1.5
|
220
|
80
|
|
QX1.5-17-0.37S
|
1.5
|
17
|
0.37
|
380
|
25
|
|
QX3-18-0.55S
|
3
|
18
|
0.55
|
380
|
25
|
|
QX10-12-0.55S
|
10
|
12
|
0.55
|
380
|
50
|
|
QX1.5-32-0.75S
|
1.5
|
32
|
0.75
|
380
|
25
|
|
QX3-25-0.75S
|
3
|
25
|
0.75
|
380
|
25
|
|
QX10-16-0.75S
|
10
|
16
|
0.75
|
380
|
50
|
|
QX30-7-1.1S
|
30
|
7
|
1.1
|
380
|
80
|
|
QX40-6-1.5S
|
40
|
6
|
1.5
|
380
|
80
|
