一、产品概述及应用：

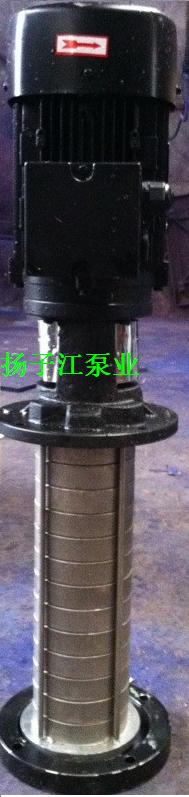

CDLK/CDLKF浸入式多级离心泵是为电火花行业、车床行业、磨床行业、加工中心、冷却装置等行业制造的专用水泵，CDLK/CDLKF浸入式多级离心泵为安装标准电机的非自吸式多级泵，采用国内优秀水力模型优化设计而成，是理想的新一代高效多级离心泵。电机轴通过泵头用联轴器直接与泵轴联接，泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。为满足水槽或容器的安装深度，可安装空腔体来改变泵本身的长度，不同的级数长度见尺寸和重量表和可供产品范围表。该泵用于输送机床冷却液、润滑液、冷凝水输送、工业清洗设备和其他适合浸入式泵使用的场合，适应于不同温度、流量和压力范围，CDLK浸入式多级离心泵适用于无腐蚀性液体，CDLKF适用于轻度腐蚀性液体。
具体用于电火花、车床、磨床、加工中心、冷却装置、工业清洗设备、过滤系统等。稀薄、干净、不含固体颗粒和纤维的非易爆液体，可输送水及冷却用水溶液和切割润滑液。

二、运行条件：
稀薄、干净、不含固体颗粒和纤维的非易爆液体，可输送水及冷却用水溶液和切割润滑液。
液体温度：常温型－15℃～＋70℃
　　　　　热水性＋70℃～＋120℃

四、电机：
电机为全封闭，风冷式二级标准电机。
防护等级：IP55
绝缘等级：F
标准电压，50Hz：1×220－230/240V
                3×200/346V
                3×220－240/380－415V
                3×220－225/380－440V
标准电压，60Hz：3×200－230/346－400V
                3×220－255/380－440V
                3×220－277/380－480V
其他电压的电机按要求可供。
单相电机从0.37~2.2kW可供。

 五、大环境温度：
当泵在环境温度大于40℃或海拔大于1000m下运行时，由于空气密度低冷却效果差，电机输出功率P2会有一定降低。泵在上情况下运行电机功率需配大。

 六、曲线条件：
下述条件适用于后面所示性能曲线。
1、所有曲线都基于电机在恒速2900rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm2/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。

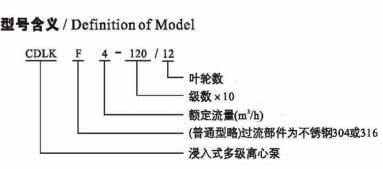

七、型号意义

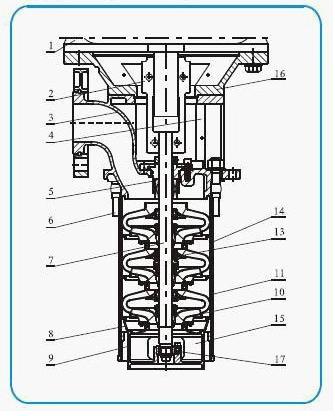

八、截面图：
