SP系列不锈钢多级深井潜水电泵结构图及材质
时间：2013-4-6 来源：扬子江泵业 浏览数：1065
SP系列不锈钢多级深井潜水电泵，简称：SP潜水泵。适用于清洁水、软化水的循环和增压
采用304不锈钢精制而成，在输送含有小量氯化物的冷水时，耐腐蚀性较好。也适用于微碱水、脱矿物质水的输送。316不锈钢和氟橡胶制造的泵适用于腐蚀较强的液体
高效率：采用高效率的水力模型设计叶轮，可节省运转成本
安装面积小：泵与电机为直立式组合，机体所占空间小
低安装成本：不锈钢材质意味着水泵重量轻，搬运方便。同时还意味着装配成本低，节省安装和维护时间
止回阀装置：独特的止回阀设计，防止停机时瞬间产生的水锤现象损害电机
产品组合多元化：可依照用户实际需求的流量与扬程提供合理的产品组合，满足用户多元化的需求
对环境不产生污染：产品的部件均采用不锈钢材质，不论运行或损坏都不会对环境造成污染
入口滤网：入口滤网可以防止超过规定数量的颗粒和大颗粒进入泵体
具备滤沙通道的轴承：所有的轴承均采用水润滑、长方形状轴承通道使得存在的沙粒可以同抽送的液体同时排出

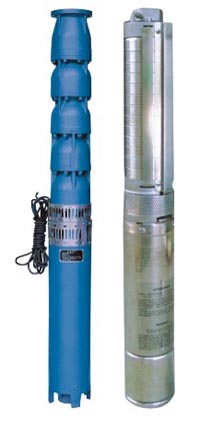

SP系列不锈钢多级深井潜水电泵

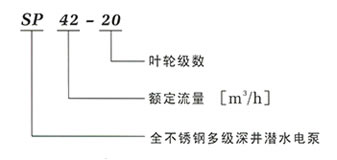

SP潜水泵型号举例说明
SP潜水泵型号说明
SP潜水泵应用条件
泵送液体：含沙量低于200克/立方米的非固体介质
液体温度：高90℃
液体PH值：2～10
水下大安装深度：水下70米
电源：电压220/380V、频率50Hz/60Hz
SP潜水泵应用场合
深井提水
农业、园林灌溉
喷泉与景观
高楼生活供水
别墅、度假村、高尔夫球场供水
养殖场、畜牧场给排水
矿山、工业供排水
地热温泉
SP潜水泵型号及数据
| 型号 数据 | SP1 | SP3 | SP5 | SP8 | SP12 | SP17 | SP30 | SP42 | SP60 |
| 额定流量m3/h | 1 | 3 | 5 | 8 | 12 | 17 | 30 | 42 | 60 |
| 额定流量l/s | 0.28 | 0.83 | 1.39 | 2.22 | 3.33 | 4.72 | 8.33 | 11.7 | 16.7 |
| 流量范围m3/h | 0.2～2 | 0.8～4 | 1～6.5 | 2～11 | 3～18 | 4～22 | 5～38 | 5～60 | 10～75 |
| 流量范围l/s | 0.06～0.56 | 0.22～1.1 | 0.28～1.8 | 0.56～3.1 | 0.83～5 | 1.11～6.1 | 1.39～10.6 | 1.39～16.7 | 2.8～20.8 |
| 大压力bar | 28 | 25 | 24 | 27 | 16 | 28 | 28 | 28 | 29 |
| 电机功率kw | 0.37～2.2 | 0.37～3 | 0.37～4 | 0.75～7.5 | 1.5～7.5 | 0.55～15 | 1.1～22 | 1.1～37 | 2.2～37 |
| 高效率% | 40 | 56 | 59 | 60 | 60 | 73 | 74 | 75 | 79 |
| 管螺纹联接 | Rp11/4 | Rp11/4 | Rp11/2 | Rp2 | Rp2 | Rp21/2 | Rp3 | Rp3 | Rp4 |
SP潜水泵零部件及材质

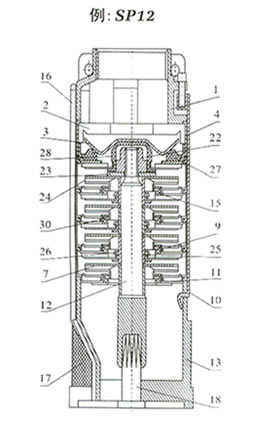

SP12潜水泵结构图

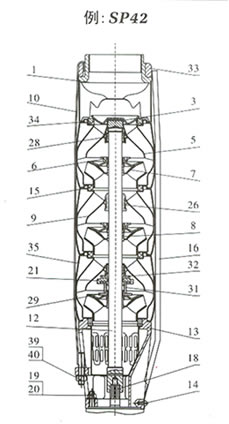

SP42潜水泵结构图
潜水泵结构图
| 序号 | 零部件名称 | 材质 | AISI |
| 1 | 出水体 | 不锈钢/SS304 | AISI304 |
| 2 | 挡圈 | 不锈钢/SS304 | AISI304 |
| 3 | 阀盖 | 不锈钢/SS304 | AISI304 |
| 4 | 阀体 | 不锈钢/SS304 | AISI304 |
| 5 | 出水导叶 | 不锈钢/SS304 | AISI304 |
| 6 | 叶轮螺母 | 不锈钢/SS304 | AISI304 |
| 7 | 叶轮 | 不锈钢/SS304 | AISI304 |
| 8 | 叶轮轴套 | 不锈钢/SS304 | AISI304 |
| 9 | 导叶 | 不锈钢/SS304 | AISI304 |
| 10 | 拉紧件 | 不锈钢/SS304 | AISI304 |
| 11 | 导流器 | 不锈钢/SS304 | AISI304 |
| 12 | 泵轴 | 不锈钢/SS304 | AISI304 |
| 泵轴 | 不锈钢/SS431 | AISI431 | |
| 13 | 支架 | 不锈钢/SS304 | AISI304 |
| 14 | 螺钉 | 不锈钢/SS304 | AISI304 |
| 15 | 口环 | PVC NBR | |
| 16 | 电缆套 | 不锈钢/SS304 | AISI304 |
| 17 | 滤网 | 不锈钢/SS304 | AISI304 |
| 18 | 电机 | ||
| 19 | 螺母/螺栓 | 不锈钢/SS304 | AISI304 |
| 20 | 垫圈 | 不锈钢/SS304 | AISI304 |
| 21 | 进水隔套 | 石墨 | |
| 22 | 螺母 | 不锈钢/SS304 | AISI304 |
| 23 | 垫圈 | 不锈钢/SS304 | AISI304 |
| 24 | 出水叶轮 | 不锈钢/SS304 | AISI304 |
| 25 | 叶轮隔套 | 不锈钢/SS304 | AISI304 |
| 26 | 轴圈 | 不锈钢/SS304 | |
| 27 | 阀底 | NBR+不锈钢/SS304 | |
| 28 | 支撑 | NBR | |
| 29 | 进水螺母 | 不锈钢/SS304 | AISI304 |
| 30 | 浮动环 | NBR | |
| 31 | 联接套 | 不锈钢/SS304 | AISI304 |
| 32 | 摩擦片 | 不锈钢/SS304 | AISI304 |
| 33 | 出水口外圈 | 不锈钢/SS304 | AISI304 |
| 34 | 出水口环 | 不锈钢/SS304 | AISI304 |
| 35 | 进水导叶 | 不锈钢/SS304 | AISI304 |
| 39 | 垫圈 | 不锈钢/SS304 | AISI304 |
| 40 | 螺母 | 不锈钢/SS304 | AISI304 |

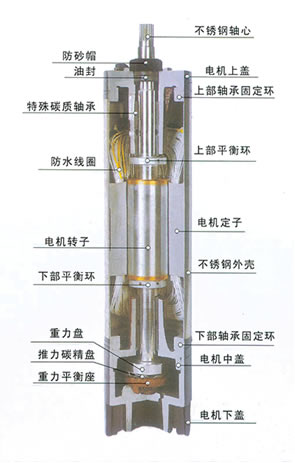

4″6″8″潜水电机引进美国及欧洲的新技术，采用独特的设计与技术措施，并由先进的生产工艺与设备制造。全部按照美国MEMA标准花键头链接。实践证明，潜水电机具有高可靠性、高效率，使用寿命长、成本低等优点。
