QJ型潜水深井泵结构图

时间：2013-2-27 来源：扬子江泵业浏览数：2345

QJ型多级潜水泵┃深井泵产品概述：

QJ型多级潜水泵┃深井泵是将深井泵中的地下水提到地面的工具。它将电动机与水泵装在一起，放到井中去，直接由电动机驱动水泵的叶轮旋转，将井水提上来，可供城市工矿企业供排水，农村排灌之用，其特点“泵结构简单，性能较好，安装使用方便。

QJ型多级潜水泵┃深井泵使用条件：

QJ型多级潜水泵┃深井泵可在下列条件下连续运行使用：
1.额定频率为50HZ，额定电压为380±5%V的三相交流电源。
2.水泵进水口必须在动水位1米位以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深少在1米以上。
3.水温一般不得高于20℃.
4.水质要求：（1）水中含砂量不大于0.01%（重量比）；
（2）PH值在6.5~8.5范围；
（3）氯离子含量不大于400毫克/升。
5.要求井正值，井壁光滑，不得有井管错开。

QJ型多级潜水泵┃深井泵型号意义：

QJ型多级潜水泵┃深井泵产品特点：

1、潜水多级泵为离心式或混流式；采用水润滑轴承；与电机的联接采用联轴器刚性联接。泵叶轮在电机带动下旋转产生离心力，使液体能量增加经泵壳的导流作用进行提水。在水泵上端设有逆止阀体，防止电泵停机时，因扬水管中倒流的水损坏工作部件。阀上有泄水孔，可将管路中的水缓缓放掉，防止冬天冻裂管路。 (注：低扬程潜水泵不设逆止阀体)
2、深井潜水泵电机为密闭充水湿式结构。电机定子绕组采用耐水的聚乙烯绝缘，尼龙护套多层结构的电磁线。导轴承及推力轴承均采用水润滑材质。电机内部充满清水，用以冷却电机和润滑轴承。电机底部装有调压膜，用以调整由电机温升引起的机体内清水的胀缩压差。电机的上端轴上装有防砂机构，用来阻止水中泥砂进入深井潜水泵机体内部。
3、管路部分：用以联接多级泵使其吊装在机井中，将水输送到地面上去。主要由短输水管、输水管、弯管、夹板等部电泵的安装件组成。短输出管是输水管路与多级泵的连接过渡部件。弯管安装在井口处，以改变水流的传送方向。夹板是在化工泵的安装过程中吊装和固定输出管路。

QJ型多级潜水泵┃深井泵结构图：

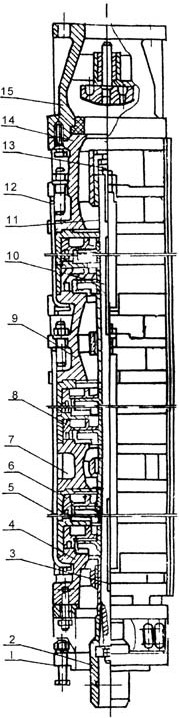

编号	零件名称
1	进水节
2	联轴器
3	键
4	吸入段
5	泵壳
6	导叶
7	中轴承体
8	叶轮
9	联接段
10	泵轴
11	长轴套
12	扁拉筋
13	轴头螺母
14	上轴承体
15	逆止阀体

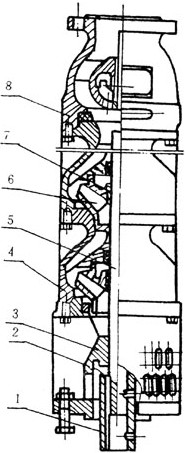

编号	零件名称
1	联轴器
2	键
3	进水节
4	导流壳
5	泵轴
6	叶轮
7	锥形套
8	逆止阀体

QJ型多级潜水泵┃深井泵结构说明：

1、QJ型深井泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。
潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。
2、潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。
3、高扬程潜水泵上部装有止回阀，避免停机水垂造成机组破坏。
4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
5、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。
6、电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。
7、电机上端有一个注水孔，有一个放气孔，下部有一个放水孔。
8、电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，随水泵的上下轴向力。

QJ型多级潜水泵┃深井泵用途：

QJ型多级潜水泵┃深井泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

QJ型多级潜水泵┃深井泵安装、启动与停车：

1、安装前的检查与准备：
(1)、检查水井是否符合本泵使用条件，即井径、垂直和井壁质量、以及静水位、动水位、涌水量和水质条件等、若不符合使用条件必须采取相应措施，否则不能将泵下井。
(2)、检查供电设备及供电线路能否保证电泵正常运行。
(3)、电源电压和频率是否符合使用条件。
(4)、按装箱单位检查零部件是否安全，并熟悉安装使用说明书。
(5)、检查电气线路，控制和保护装置是滞合理安全可靠。
(6)、装备好各种安装使用工具竖立三角架和吊链（或其它吊装工具）要安全、可靠、使用方便。
2、安装
(1)、机泵一体卸下滤水网，然后打开注水和放气孔螺栓往机内注满洁净的清水，一定确保注满，防止假满。并检查电机各部是滞漏水。发现漏水根据部件应调正胶垫上紧螺栓。
(2)、仔细检查电缆和接头有无碰伤或损坏，发现问题及时包扎。
(3)、用500伏兆欧表测定绕阻的绝缘电阻不低于5兆欧。
(4)、安装保护开关和起动设备，并检查电机内水是否灌满，然后上紧注水、放气孔螺栓，从阀体顶端灌水直至从进水节处流出瞬时起动电机(不超过1秒)，看电泵转动方向是否和转向标相同，若相反，调换电源接头即可，然后上好护线板、滤水网准备安装下井。
(5)、在泵的出水口安装短输水管一节，并用夹板夹住吊起落入井中，使夹板座落在井台上。
(6)、再用一付夹板夹住另一节输水管，然后吊起降下与短输水管法兰相联接。升起吊链拆下第一付夹板，使泵管下降井中又座落在井台上，依次反复进行安装，下井，直到全部装完，后一节夹板不卸将泵固定在井口上。
(7)、后放上井盖，弯弯，闸阀出水管等。
(8)、每次连接法兰时要加胶垫，对正后紧固螺钉要对角线方向同时上紧，防止歪斜漏水。
(9)、电缆线要固定在输水管法兰上凹槽内，每节都用绑绳固定好，下井过程要小心，电缆不能当吊绳使用，更不要碰伤电缆。
(10)、下泵过程有卡住现象，要想法克服卡点，不能强行下泵，以免卡死。
(11)、大口井等安装泵时严禁人员下井。
(12)、保护开关和起动设备应配有电压、电流表、指示灯，并安装在配电盘上，放在井台周围适当的位置。
3、起动
(1)、用500伏兆欧表测量电机绕阻对地绝缘阻不低于5兆欧。
(2)、检查三相电源线路，电压是否符合规定各种仪表，保护设备及接线正确无误后方可合闸起动。
(3)、起动后观察电流、电压是否符合规定范围，运转声音有无异常及震动现象发生，若不正常应及时找出原因处理解决。
4、停车
(1)、关闭开关停车，再起动须等5分钟或更长的时间，以防电机温升过高，停车后好切断电源。
(2)、保护开关不得停用，或用铅丝铜丝加大保险丝的作法是错误的。

QJ型多级潜水泵┃深井泵维修与保养：

1、电泵运行中要经常观察电流、电压表和水的流量，力求电泵在额定工况下运行。
2、应用阀门调节流量、扬程、不得超载运行。有下列情况之一应立即停止运行：
(1)、额定电压时电流超过额定值；
(2)、额定扬程下，流量较正常情况下降低较大；
(3)、绝缘电阻低于0.5兆欧；
(4)、动水位降至泵吸入口时；
(5)、电器设备及电路不合规定时；
(6)、电泵有突然声呼或较大的震动时；
(7)、保护开关频繁跳闸时。
3、要经常不断的观察仪表，检查电器设备每半个月测一次电机绝缘电阻，电阻值不低于0.5兆欧。
4、每排灌期（2500小时）进行一次检修保护，更换损坏的易损件。
5、电泵的起吊与装卸：
(1)、拆开电缆，断离电源；
(2)、用安装工具逐步拆卸出水管、闸阀、弯管，并用夹板将泵吊起取出井盖，并用另一付夹板夹紧下一节输水管，这样依次，逐节拆卸将泵吊出井外。(在吊拆过程发现有卡住不能强行起吊，应上下左右活动克服卡点安全吊卸)；
(3)、拆下护线板，滤水网并从引线和三芯电缆或扁电缆接头处剪断电缆。
(4)、取出联轴器上锁圈，拧下固定螺钉，拆下连接螺栓，使电机、水泵分离；
(5)、放出电机同内充水；
(6)、水泵的拆卸：
用拆装拆手，左旋卸下进水节，用拆装筒在泵下部冲击锥形套，叶轮松动后，取出叶轮、锥形套、卸下导流壳，这样依次卸完叶轮、导流壳、上导流壳，止回阀等。
(7)、电机拆卸：
依次拆下底座、止推轴承、推力盘、下导轴承座连接座、甩水器，取出转子，拆下上导轴承座、定子等。
6、电泵的装配：
装配前检查清洗各零部件的铁锈、污泥，各配合面要涂黄油防锈，水泵大螺纹联接处要涂铅油。
(1)、电机的装配次序；
定子组装，下忖轴承座组装，转子组装。推力盘，左扣螺母，止推轴承组接，底座组装，上导轴承座组装，骨架油封，连接座。调整调整螺柱，使电机轴伸符合规定的要求。然后上好调好膜、调压弹簧及盖。
(2)、水泵的装配：
将轴和进水节固定在安装座上，用拆装筒将叶轮、锥形套固定在轴上，再装上导流壳、叶轮这样依次装完上流壳、止回阀等。八级以下的电机水泵部分装配时，首先在进水节和上导轴承座接触平面间均匀分布，加相同3~3.5毫米垫片3~4处，然后均匀上好拉筋螺母，装上联轴器、泵轴、上好固定螺柱以及锁圈，用拆装筒将叶轮、锥形套固定在泵轴上，再装上导流壳，叶轮这样依次装完上导流壳等。泵装好后松开拉筋螺母，取垫片，再把拉筋螺母均匀上紧，然后从联轴器处转动电泵、转动必须均匀。
(3)、机组总装，如前所述。

QJ型多级潜水泵┃深井泵性能参数：

型号	级数	流量m3/h		扬程m		转速 r/min	水泵效率％	配套电机		井下部分大外径mm
型号	级数	额定值	工作范围	额定值	工作范围	转速 r/min	水泵效率％	型号	功率kw	井下部分大外径mm
100SQJ2-	8	2	1.5～3	40	46～34	2850	44	AS4T	1.1	92
	10			50	57～42				1.1
	14			70	80～59				1.5
	18			90	103～76				2.2
	22			110	126～93				2.2
	30			150	172～127				3
	40			200	230～170				4
100SQJ3.2-	10	3.2	2～4.2	47	50～43	2850	48	AS4T	1.1	92
	14			65	70～59				1.5
	18			84	90～77				2.2
	22			104	110～95				2.2
	30			140	150～129				3
	40			188	200～172				4
100SQJ5-	10	5	3.5～6.5	42	46～35	2850	51	AS4T	1.5	92
	14			60	66～48				2.2
	18			76.5	85～61				3
	22			93.5	103～74				3
	30			127	141～100				4
	40			170	188～135				4.5
100SQJ8-	8	8	6.8～9.5	27	31～22	2850	53	AS4T	1.5	92
	14			47.5	54～38				2.2
	18			61	73～49				3
	22			75	86～60				4
	30			102	117～82				5.5
	36			122	140～98				5.5
100SQJ10-	8	10	7.5～12	24	28～18	2850	54	AS4T	1.5	92
	11			33	38～25				2.2
	16			48	55～36				3
	20			60	69～45				4
	28			84	97～63				5.5
150QJ10-	7	10	7～13	62	65～54	2850	63	YQS-150	3	143
	9			79	83～69				4
	11			97	103～85				5.5
	13			114	122～100				7.5
	18			158	169～139				9.2
	23			202	216～177				11
	28			246	262～216				13
	33			290	309～254				15
150QJ20-	4	20	14～26	28	37～19	2850	64	YQS-150	3	143
	5			35	46～23				4
	8			56	74～37				5.5
	10			70	92～47				7.5
	14			98	129～65				9.2
	17			119	157～79				13
	22			154	202～102				15
150QJT32-	4	32	25～39	32	36～25	2850	68	YQS-150	5.5	143
	6			48	56～38				7.5
	7			56	65～44				9.2
	9			72	83～57				11
	10			80	92～63				13
	12			96	110～76				15
	15			120	132～95			YQS-175	18.5
	18			144	165～115				22
	21			168	193～134				25
175QJ40-	2	40	32～48	26	31～21	2850	70	YQS-150	5.5	168
	3			39	46～31				9.2
	4			52	62～41				11
	5			65	78～52				13
	6			78	94～62				15
	7			91	109～72			YQS-175-	18.5
	8			104	125～83				22
	9			117	140～94				25
175QJ50-	2	50	35～65	24	29～18	2850	72	YQS-150	5.5	168
	3			36	43～27				9.2
	4			48	57～36				11
	5			60	71～45				13
	7			84	100～63			YQS-175	18.5
	8			96	114～72				22
	9			108	128～81				25
	10			120	140～90			YQS200	30	184
175QJ60-	2	60	48～72	20	24～15	2850	72	YQS-175	5.5	168
	3			30	36～27				9.2
	4			40	48～30				11
	5			50	60～38				13
	6			60	72～45				15
	7			70	84～52			YQS-175	18.5
	8			80	96～59				22
	9			90	108～67				25
	10			100	120～75			YQS-200	30
200QJ80-	2	80	65～95	22	26～18	2850	75	YQS-200	7.5	184
	3			33	39～27				11
	4			44	52～35				15
	5			55	65～44				18.5
	6			66	78～53				22
	7			77	91～62				30
	8			88	104～71				30
	9			99	117～80				37
	10			110	130～87				45
	11			121	144～97				45
250QJ125-	2	125	93～162	32	40～24	2850	76	YQS-250	18.5	233
	3			48	60～36				30
	4			64	80～48				37
	5			80	100～60				45
	6			96	120～72				55
	7			112	140～84				63
	8			128	160～96				75
	9			144	180～108				75
	10			160	200～120				90
	11			176	220～132				100
	12			192	240～144				110
250QJ140-	2	140	110～170	30	36～22	2850	76	YQS-250	18.5	233
	3			45	54～33				30
	4			60	72～45				37
	5			75	90～56				45
	6			90	108～67				55
	7			105	126～78				63
	8			120	144～90				75
	9			135	162～101				90
	10			150	180～112				90
	11			165	198～123				100
	12			180	216～135				110
250QJ170-	2	170	125～200	28	35～23	2850	76	YQS-250	18.5	233
	3			42	52～33				30
	4			56	69～44				37
	5			70	87～56				45
	6			84	103～67				55
	7			98	121～78				63
	8			112	138～89				75
	9			126	156～100				90
	10			140	172～112				100
	11			154	188～123				110
	12			168	205～134			YQS-300	125	281
300QJ160-	1	160	125～200	25	29～19	2850	76	YQS-250	18.5	281
	2			50	59～39				37
	3			75	89～63				55
	4			100	119～84				75
	5			125	148～105				90
	6			150	178～126				110
	7			175	207～147			YQS-300	140
300QJ200-	1	200	150～240	20	26～16	2850	76	YQS-250	18.5	281
	2			40	52～31				37
	3			60	78～47				55
	4			80	104～63				75
	5			100	130～79				90
	6			120	156～95				110
	7			140	182～111			YQS-300	125
	8			160	208～127				140
	9			180	234～143				160
	10			200	260～159				185
350QJ320-	1	320	250～385	30	36～23	2850	76	YQS-250	45	330
	2			60	72～45			YQS-250	90
	3			90	108～67			YQS-350	125
	4			120	144～90				160
	5			150	180～113				200
450QJ500-	1	550	350～650	16	20～11	1460	79	YQS-300	45	530
	2			32	39～23			YQS-300	75
	3			48	58～35			YQS-400	100
	4			64	77～47				140
	5			80	96～59				160
	6			96	116～71				185
