GC型泵系卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体之用。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

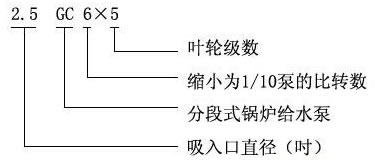

【GC型卧式多级锅炉给水泵】型号意义：



【GC型卧式多级锅炉给水泵】技术参数：

   流量：5-55m3/h；
   扬程：46-301m；
   功率：3-75KW；
   转速：2950r/min；
   口径：φ40-φ100；
   温度范围：≤80℃；
   工作压力：≤2.7Mpa.

【GC型卧式多级锅炉给水泵】产品特点：

1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封，安全可靠、结构简单，维修方便快捷。

【GC型卧式多级锅炉给水泵】适用范围：

 GC型卧式多级锅炉给水泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。

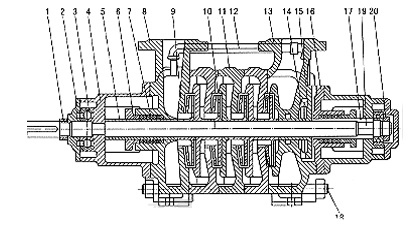

【GC型卧式多级锅炉给水泵】结构图：

【GC型卧式多级锅炉给水泵】结构说明：

  1.GC型水泵为多级分段式，1.5GC-4GC四个型号的进出口分别在进水段和出水段上，均垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响很大， 尤其是各个叶轮的出口与导翼进口之相对位置，每吸叶轮的吐出口中心必须对准导翼的中心，其中稍有偏差即将使水泵的流量减少，扬程降低，效率差，故在检修后装配时务必注意，若有偏差必须调整。
  2.GC型多级离心泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、，衡盘、尾盖进水段、中段、出水段盖均为铸铁制成，共同形成泵的工作室。
  3.叶轮为铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必须存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
  4.轴为优质碳素钢制成，中间装有叶轮，用键、轴套和轴套螺母固定在轴上。轴的一端按装联轴器部件，与电机直接联接。从转动方向看时，泵轴为顺时针方向旋转。
  5.密封环为铸鉄制成，防止水泵中高压水漏回进水部分，分别固定在进水段与中段之中，为易损件，磨损后可用备件更换。
  6.平衡环为铸铁制成，固定在出水段上，它与平衡盘共同组成平衡装置。平衡盘为耐磨铸铁制成，装在轴上，位于出7&段与尾盖之间，平衡轴向力。轴套为铸铁制成，位于两填料室处，作固定叶轮和保护泵轴之用。为易损件，磨损后可用备件更换。
  7.轴承是用单列向心球轴承，采用钙基黄油润滑。填料起密封作用，防止空气进入和大量液体漏出。
  8.填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可压的太紧，也不可太松，以液体能一滴一滴地渗出为准。如果填料太紧，轴套容易发热同时耗费功率。填料太松，由于液体流失要降低水泵效率。

【GC型卧式多级锅炉给水泵】性能参数：

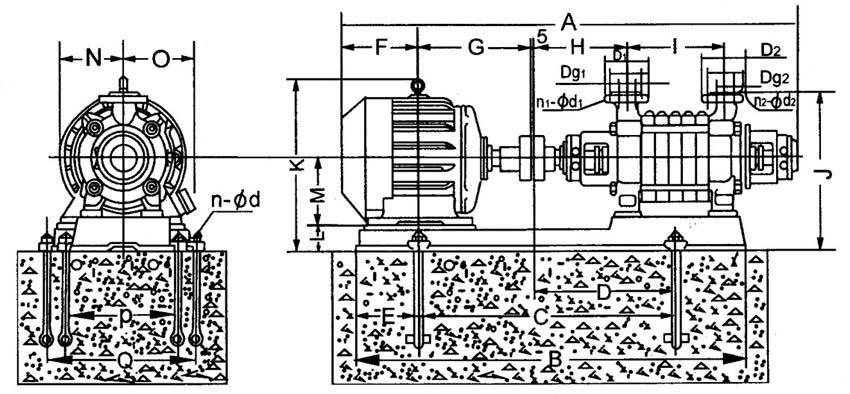

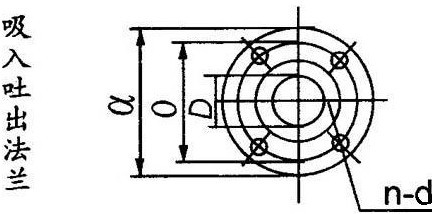

【GC型卧式多级锅炉给水泵】外形尺寸：

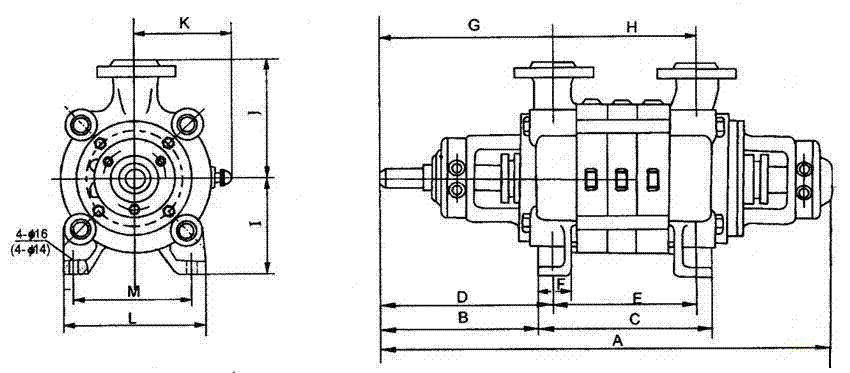

1.5GC、2GC、2.5GC外形尺寸图

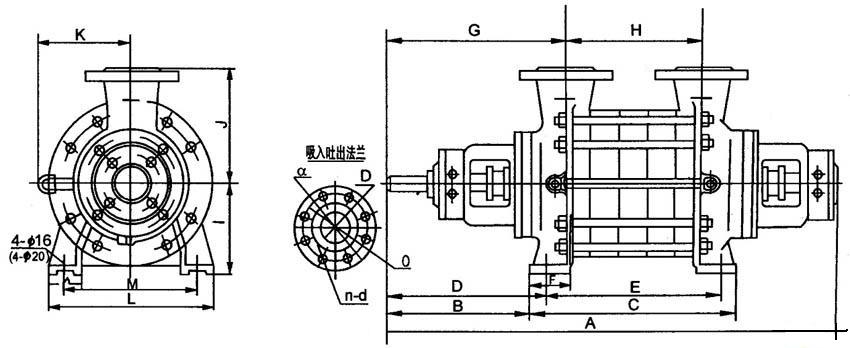

2.5GC-3.5、4GC外型尺寸图



1、装卸顺序
1) 将密封环〈9〉紧装在进水段（8〉上。
2) 将装好轴套甲〈5〉和键的轴〈9〉穿过进水段〈8〉并推入叶轮（10），并在中段上辅一张纸垫，装上中段（11），再推入第二个叶轮，重复以上步骤将所有的叶轮及中段装完。
3) 将平衡环（14〉，装在出水段〔13〉上。
4) 将出水段〈13〉装到中段上，然后用拉紧螺栓〈18〉将进水段、中段和出水段紧固在一起。
5) 装上平衡盘〈15 〉及轴套乙〈17 〉。
6) 将纸垫装在尾盖上，将尾盖装到出水段上，并将填料及填料环（7），填料压盖（6)顺次装入进水段和尾盖的填料室。
7) 将轴承体〈4〉分别装到进水段和尾盖之上，并用螺栓紧固。
8) 装入滚珠轴承〈3 〉，并分别以轴套螺母〈1 〉与园螺母〈20 〉紧固。
9) 在轴承体内装入适量的黄油，并将纸垫套在轴承盖（2 〉上，将轴承盖装到轴承体上以螺钉紧固。
10) 装上回水管，联轴器部件及所有的四方螺塞。
11) 拆卸按上述步骤相反进行。
安装：
安装前的准备工作：
1）检查水泵和电机；
2）准备工具及起重机械；
3）检查机器的基础；
2、安装顺序
1) 整套水泵运到现场，附带底座者已装好电动机。找平底座时，可不必卸下水泵和电机。
2) 将底座放在地基上，在地脚螺钉附近垫楔形铁块，将底座垫高约20-40毫米准备找平后填充水泥之用。
3) 用水平仪检查底座的水平底，找平后搬紧地脚螺母，用水泥将填充底座。
4) 经3-4天水泥干固后，再检查一下水平度。
5) 将底座的支持平面，水泵脚及电机脚的平面上的污物清洗除净，并把电机和水泵放在底座上。
6) 调整泵轴水平。找平后，适当上紧螺母，以防走动，于调节完毕后再安装电动机、在不合水平处垫以铁板，泵和联轴器之间留有一定间隙。
7) 把水平尺放在联轴器上，检查水泵轴心线与电机轴心线是否重合，若不重合，在电机和泵的脚下垫以薄铁片，使两个联轴器外园与平尺相平，然后取出垫的几片薄铁片， 在经过刨制的整块垫板来代替铁片，并重新检查安装情况。
为了检查安装的精度。在几个相反位置上用塞尺，测量两联轴器平面的间隙，联轴器平面一周上大和小间隙差数不得超过0.3毫米，两端中心线上下或左右的差数不得超过0.1毫米。
3、起动及停止：
1.将轴上及其它涂油件上所涂的油除净。
2.用汽油清洗轴承和轴室，用棉纱擦净。
3.在轴承体内加入钙基黄油。
4.试验起动。开动电机，检查电机旋转方向，严禁水泵反转而使轴套螺母松开。
5.往泵内注水或用真空泵引水。
6.关闭吐出管上的阀及压力计旋塞。
7.上述过程完毕后，启动电机，打开压力计旋塞。
8.当水泵以正常转数运转时，压力计显示适当压力，然后打开真空表旋塞并逐渐打开排水管路上的闸阀直到需要的压力为止。
9.当停止水泵时，要慢慢地关闭排水管路上的闸阀，关闭真空表旋塞。并停止电机，然后关闭压力表旋塞。
10.长期停止使用水泵时，水泵应拆卸开，将泵另件的水擦干，并在滑动面上涂以防锈油妥善保存。
运转：
1.注意水泵轴承温度，不得超过外界温度35℃。其极限温度不得大于75℃。
2.水泵在运转时，时常注意加油。
3.填料室内正常漏水程度，以每分钟10-20滴为准，应随时调整填料压盖压紧程度。
4.定期检查联轴器，注意检查电机轴承温升。
5.运转过程中，如发生噪音或异常的声音时，应立即停车检查其原因。
