单螺杆泵结构图
时间：2013-2-17 来源：扬子江泵业 浏览数：1565
G型单螺杆泵工作原理和特性
单螺杆泵是按迥转啮合容积式原理工作的新型泵种.主要工作部件是偏心螺杆（转子）和固定的衬套（定子）. 由于该二部件的特殊几何开头分别形成单独的密封容腔.介质由轴向均匀推行流动.内部流速代低,容积保持不变.压力稳定,因而不会产品涡流和搅动.每级泵的输出压力为0.6Mpa,扬程60m（清水）,自吸高度一般在3m以上.
因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特性.其流量与转速成正比.
传动可采用联轴器直接传动,或采用高速电机,三角带,变速箱等装置变速.
这种泵零件少,结构紧凑,体积小,维修简单,转子和定子是本泵的易损件,结构简单,便于装拆.
G型单螺杆泵的选用
选用G型单螺杆泵的规格是根据被输送液体的性质和流量、压力来决定的,而泵的转速则由输送液体的粘度和腐蚀性、作为主要参数来选择,才能保证泵可靠运行.
G型单螺杆泵的设计转速为输送清水或清水相类似的无腐蚀性液体时允许高转速,在实际使用中因介质性质与寿命要求不同,选用时一般都应低于设计转速.对高粘度和含颗粒介质,一般采用设计转速的 1/2-1/3 或更低些,低转速对泵的磨损有利,但在使用后由于定子的磨损流量下降,这时可适当提高转速,以补偿流量下降也为常策.

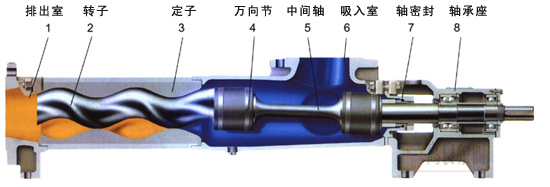

单螺杆泵结构图:
GF型不锈钢单螺杆泵的技术性能参数:
|
型号 |
流量 |
压力 |
允许 |
电机 |
必需 |
进口 |
出口 |
允许 |
允许 |
|
G20-1 |
0.8 |
0.6 |
960 |
0.75 |
4 |
25 |
25 |
1.5 |
25 |
|
G20-2 |
1.2 |
1.5 |
|||||||
|
G25-1 |
2 |
0.6 |
960 |
1.5 |
40 |
32 |
2 |
30 |
|
|
G25-2 |
1.2 |
2.2 |
|||||||
|
G30-1 |
5 |
0.6 |
960 |
2.2 |
50 |
40 |
2.5 |
35 |
|
|
G30-2 |
1.2 |
3 |
|||||||
|
G35-1 |
8 |
0.6 |
960 |
3 |
65 |
50 |
3 |
40 |
|
|
G35-2 |
1.2 |
4 |
|||||||
|
G40-1 |
12 |
0.6 |
960 |
4 |
80 |
65 |
3.8 |
45 |
|
|
G40-2 |
1.2 |
5.5 |
|||||||
|
G50-1 |
14 |
0.6 |
720 |
5.5 |
4.5 |
100 |
80 |
5 |
50 |
|
G50-2 |
1.2 |
7.5 |
|||||||
|
G60-1 |
22 |
0.6 |
720 |
11 |
5 |
125 |
100 |
6 |
60 |
|
G60-2 |
1.2 |
15 |
|||||||
|
G70-1 |
38 |
0.6 |
720 |
11 |
150 |
125 |
8 |
70 |
|
|
G70-2 |
1.2 |
18.5 |
|||||||
|
G85-1 |
56 |
0.6 |
630 |
15 |
150 |
150 |
10 |
80 |
|
|
G85-2 |
1.2 |
30 |
|||||||
|
G105-1 |
100 |
0.6 |
500 |
30 |
200 |
200 |
15 |
110 |
|
|
G105-2 |
1.2 |
55 |
|||||||
|
G135-1 |
150 |
0.6 |
400 |
45 |
250 |
250 |
20 |
150 |
