一、2BE水环式真空泵特点及用途：　　2BE水环式真空泵及压缩机，是我厂在多年科研成果和生产经验的基础上，结合进口产品先进技术，研制开发的高效节能产品。通常用于抽吸不含固体颗粒，不溶于水，无腐蚀性的气体，以便在密闭容器中形成真空和压力。通过改变结构材料，亦可用于抽吸腐蚀气体或以腐蚀性液体做工作液。广泛用于造纸、化工、石化、轻工、制药、食品、冶金、建材、石器、洗煤、选矿、化肥等行业。

　　由于在工作过程中，该泵对气体的压缩是等温状态下进行，因此可抽吸易燃.易爆气体，通过改变结构材料，亦可抽吸腐蚀性气体货以腐蚀性液体作工作液。
　　2BE水环式真空泵采用单级单作用的结构形式，具有结构简单，维修方便，运行可靠，高效节能的优点。相对于目前国内广泛使用的SK、2SK、SZ系列水环式真空泵具有真空度高、功耗低等显著优点，是SK、2SK、SZ系列水环式真空泵理想替代产品
　 我公司生产的2BE型水环式真空泵及压缩机结构主要特点如下：
　　2BE型水环式真空泵的轴承全部采用NSK或NTN原装进口轴承，保证了2BE1真空泵的叶轮精确定位及运转过程中的高稳定性。
　　2BE型水环式真空泵的叶轮材质全部采用球墨铸铁铸造或钢板、不锈钢板焊接，充分保证了2BE1真空泵叶轮在各种恶劣工况下的稳定性，且大大　　
　　提高了2BE1真空泵的使用寿命。
　　泵体全部采用钢板或不锈钢板制作，提高了2BE1真空泵的使用寿命。
　　2BE1真空泵的轴套作为易损坏的零件，本公司全部采用不锈钢制作，比普通材质寿命提高了5倍。
　　皮带轮（皮带传动）采用标准高精度锥套皮带轮，运行可靠，皮带寿命长，拆卸方便。
　　联轴器（直联传动）采用标准高强度弹性联轴器，弹性元件采用聚氨酯材质，运行稳定可靠，使用寿命长。
　　独特的上置式气水分离器节约空间，并有效降低了噪声。
　　铸件全部采用树脂砂铸造，表面质量好。铸件表面无需打腻，使2BE1真空泵散热效果佳。
　　机械密封（选配件）全部采用进口件，充分保证2BE1系列真空泵在长时间运行过程中无泄漏。

二.2BE水环式真空泵特点:

1.高可靠性
由于该系列泵采用叶轮与轴热装过盈配合，轴与轴承安全系数大，因而具有相当搞的可靠性 ，叶轮采用焊接，轮及叶片全部加工，从根本解决了动平衡问题，运转平稳底噪音。

2.维护方便
由于在泵的端盖上没有设置检查孔，因而可以方便地查看内部结构，并无需拆泵便可更换排气阀板，此外填料的更换也可在不拆泵的情况下进行，释放方便。

3.高效节能
该系列泵采用系统优化设计，采用了柔性排气阀设计，避免了气体压缩中的过压缩，通过调节排气面积降低能量消耗，终达到佳运行效率。

4.适应冲击载荷
叶片采用钢板一次山冲压成型，型线得以保证，焊接叶轮整体进行热处理，叶片具有良好韧性，其抗冲击.抗折弯能力得以根本保证，适应冲击载荷。

三.2BE水环式真空泵工作原理:

　　水环真空泵属容积式泵，是利用容积大小的改变达到吸排气目的。
如图一所示，叶轮偏心地安装在泵体内，当叶轮旋转时。水受离心力是作用而在泵体内壁上形成一旋转水环，水环上不与轮相切，沿箭头方向旋转，在前半转的过程中，水环内表面逐渐与轮脱离，因此叶轮片间形成的空间逐渐扩大，空间气体压力降低，气体被吸入空间；在后半转的过程中，水环内表面逐渐与轮靠近，叶片间的空间逐渐缩小，空气气压力升高，高于排气口压力时，气体被排出，至此叶轮每旋转一周，叶片间改变一次，许多空间不停的工作，泵就连续不断的抽吸气体。
　　由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体被排出，因此在过程中必须不断的给泵供水，以冷却和补充泵内消耗的水，满足工作要求。

四.2BE水环式真空泵结构说明

　　泵的结构如图二（2BEA-25）,图三(2BEA30-35)
2BEA系列泵为单级单作用结构，泵有泵盖.叶轮.圆盘泵体.轴等组成。叶轮与轴热装过盈配合，叶轮与端面的间隙由定位轴承来调节，此间隙决定气体在泵腔内由进气口到排气口流动中损失的大小和极限压力。
　　填料安装在两泵盖内，密封水由泵盖上的孔进入填料室，以冷却填料及加强密封效果。
当泵为机械密封时，将填料压盖换成机械密封压盖。
在前后分配板上装有阀板，阀板的作用是当叶轮叶片间的压力达到排气压力时，在排气口前将气体排出，减少了因气体压力过大面加大功率消耗。

五、2BE水环式真空泵技术参数：


注：以上所选电机功率可在大多工况下工作。如排气口压力较高（0.02~0.05MPa），则应相应加大电机功率；如2BE1真空泵正常工作时轴功率较小，也可选用接近轴功率的电机功率，如此更为节能。

注：水环真空泵的水温对其性能影响较大，而水环真空泵的性能曲线均为在15℃的水温条件下测得，因此在实际选用水环真空泵时应对水环真空泵的抽气速率进行修正。修正方法请参照：水温对水环真空泵性能的影响。

注：以上所选电机功率可在大多工况下工作。如排气口压力较高（0.02~0.05MPa），则应相应加大电机功率；如2BE1真空泵正工作时轴功率较小，也可选用接近轴功率的电机功率，如此更为节能。

六、2BE1系列水环真空泵耗水量：

七、2BE1系列水环压缩机耗水量：

注：1、工作液种类：通常情况下用水，标准温度15℃（范围0℃至65℃）；或其温度至少要低于其沸点10℃。
2、以上耗水量为在标准转速下所需的耗水量，对不同转速，数据表中的流量值应乘以（实际转速÷标准转速）
3、如需增加工作液流量，则数据表中的流量加倍。

八、2BE3水环真空泵性能表：

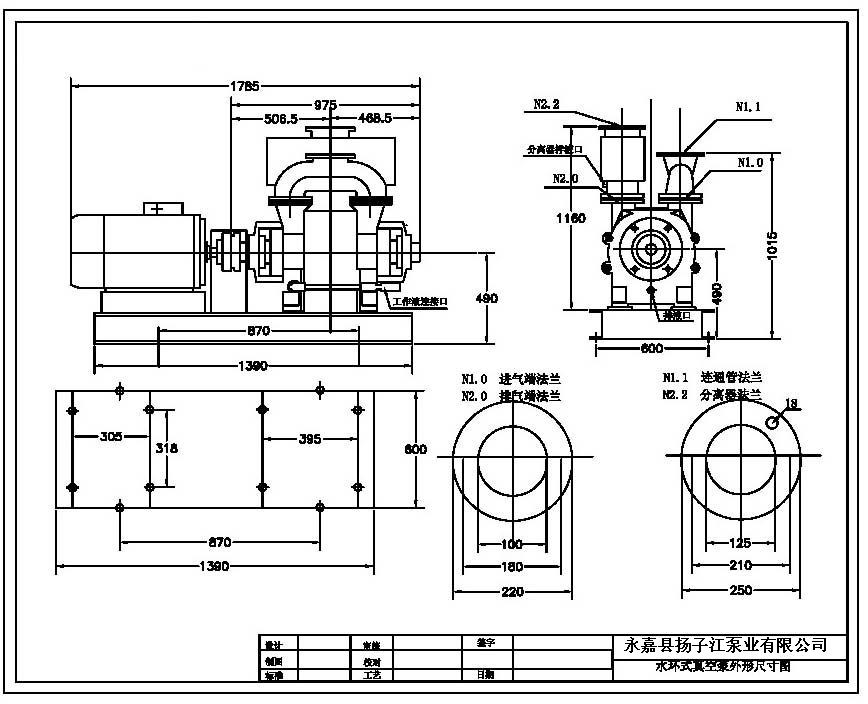

 九、2BE水环式真空泵安装尺寸图：
