气动隔膜泵的隔膜片是什么？如何选择隔膜片

从事隔膜泵这个行业也很多年了，对隔膜泵的选型也了如指掌，所有出现的问题都已经见过，基本什么情况，根据经验也可以判断出来，下面是根据自己经验总结出来的相关几点，供大家参考。

一、首先我们来说下隔膜片（或称隔膜、膜片）是什么东西？

隔膜泵内部重要的一个部件就是隔膜片。它直接接触液体(或说输送介质)，靠连接杆使隔膜片反复弯曲，以达到吸液、排液的作用。（点这里查看隔膜泵的工作原理）所以隔膜的耐弯曲性能，往往作为选择较佳膜片的一个决定因素。厂商通过实验可对隔膜的疲劳寿命过程进行模拟——新隔膜泵抽吸循环水连续的运转，直至隔膜破裂，准确记录破坏前的曲折次数，当然此过程可能会忽略了液体介质本身对隔膜磨损和磨蚀的影响。

二、几种隔膜片的耐用程度试验比较：

隔膜材质有如下几种：氯丁橡胶，丁晴橡胶、氟橡胶、三元橡胶、聚氨酯、特氟龙、wil-flex(热塑性橡胶)、saniflex（进口隔膜泵）、聚四氟乙烯、食品橡胶等。通过实验得出以上几种隔膜片耐曲折次数比如下：氯丁橡胶隔膜损坏前的实验曲折次数为800万次-2000万次。热塑性橡胶的抗疲劳寿命能力相当于或略高于氯丁橡胶膜。聚氨酯膜片的寿命与氯丁橡胶膜片差不多。NORDEL膜片的弯曲寿命大约是氯丁橡胶的二分之一，丁晴橡胶或氟橡胶膜片的弯曲寿命大约是氯丁橡胶的三分之一。特氟龙膜片的弯曲寿命大概是氯丁橡胶的四分之三，saniflex膜片具有与特氟龙膜片相同的寿命并且经过FDA 认可。

三、实验数据结论：

1、一般情况下，应采用氯丁橡胶或wil-flex膜片，因为尽管丁晴橡胶，三元橡胶，氟橡胶的膜片运用级为A,而氯丁橡胶或wil-flex不低于C级，但泵送每加仑液体的所需的费用而言，氯丁橡胶和WIL-FLEX膜片仍可能是经济的隔膜。

2、当考虑使用氟化橡胶隔膜时，有一点必须说明，氟化橡胶隔膜片的替换费用可能超过氯丁橡胶隔膜费用的六倍之多，若氯丁橡胶、丁晴橡胶和三元橡胶均不运用。而氟化橡胶为A级，则在高温下对腐蚀的液体，可以考虑采用氟化橡胶隔膜。

上述2点，可以作为选择合适的隔膜片材质的基本要素，但是在选择阀球材质的时候，应该注意隔膜片可以承受20%的膨胀，而阀球的微小膨胀都可能造成隔膜泵的不正常运动，因此，可能会有这种情况，氯丁橡胶隔膜片是佳选择，但需要选择是特氟龙，丁晴橡胶，三元橡胶或者聚氨酯。

下面是各膜片的耐温情况，氯丁橡胶正常温度是95⁰C，WIL-FLEX是110⁰C,聚氨酯是70⁰C ，丁晴橡胶是85⁰C，三元橡胶是140⁰C,氟化橡胶是180⁰C,Saniflex是110⁰C,特氟龙是115⁰C,对于耐腐蚀镍基合金C，聚丙烯，聚偏二氟乙烯，应加以特殊考虑。

四、对以上几种隔膜片做简单补充概述：

提高隔膜片的寿命就意味着减少停机时间，降低维修费用并能获得好的投资回报。通过技术装备现代化，破坏性试验和网络分析，我们改进隔膜技术，进行重点技术的革新。

1、橡胶隔膜片：

橡胶隔膜以天然橡胶模压而成，橡胶内加入人造添加剂以提高隔膜的抗化学性和（或）弯曲性能。在压模橡胶隔膜时，橡胶内安置一种尼龙编织网以分散应力从而强化隔膜。橡胶隔分为以下几种：

(1)氯丁橡胶：应用于无腐蚀液体的廉价普通隔膜。

(2)丁晴橡胶：石油/油基液体用廉价隔膜。

(3)三元橡胶：在极高温条件下有好的弯曲寿命。

(4)氟化橡胶：在极高温条件下有好的弯曲寿命，用以输送芳香族或氯化烃及酸性液体。

2、热塑性化合物隔膜片：

热塑性化合物隔膜是通过人工复合物压模制成网状，具有固有的强度，无需织物加固。

(1)聚氨脂：廉价隔膜并且是一种极好的普通用途的隔膜。在具有磨损性液体输送中显示其良好的弯曲寿命。

(2)Wil-Flex™ (Santoprene®)：是聚四氟乙烯的廉价而优良的代替品。用于酸性和碱性液的输送。此材料具有较长的弯曲寿命并能较好耐磨。

(3)Saniflex™ (Hytrel®)是FDA认可用于食品工业的材料，具有良好的耐磨性能。

(4)聚四氟乙烯（特氟龙）：特氟龙是一种被认为具有化学稳定性的人工合成材料。利用这种特氟龙隔膜的技术革新提高了费用效能，同时极大地扩展隔膜泵的应用范围。特氟龙不是弹性物质，也没有记性，因此有一个支撑隔膜来提供支撑和延长寿命。泵在安装前应当核实隔膜和其它部件的抗化学性能和温度极限。

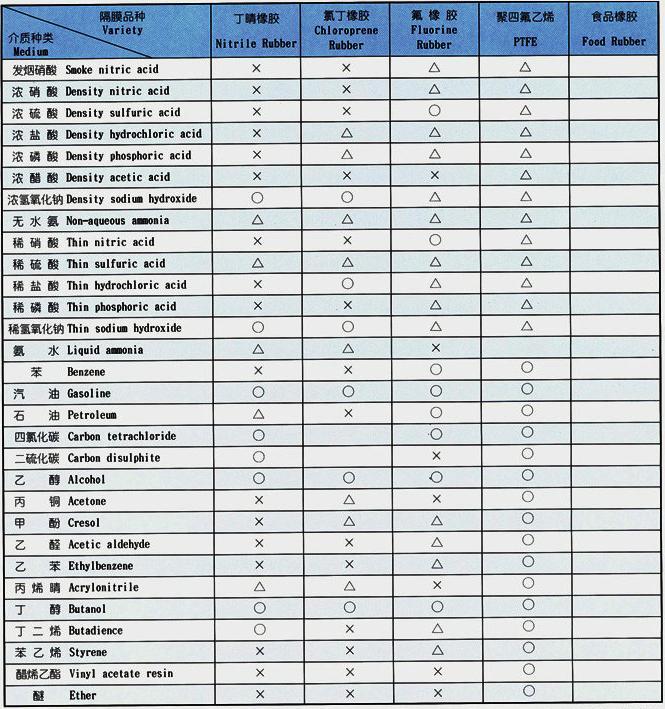

五、后再附上几种隔膜材料的耐腐特性如下图：（如果没有找你要用的化学品，请联系客服帮你解答。）

注：○——表示寿命较长；△——表示寿命一般；×——表示不可用。本表仅从耐腐性考虑，因聚四氟乙烯弹性比橡胶差，所以实际使用寿命因压力，隔膜泵、行程、杂质等因素影响而异。食品橡胶专用于食品饮料行业。
