CPN型无堵塞碱泵结构
时间：2013-1-20 来源：扬子江泵业 浏览数：1851
1、CPN型无堵塞碱泵性能范围（按设计点）
流 量：Q1.6~400m3/h 扬 程：H5~125m
工作压力：P≤1.6MPa 工作温度：20~+150℃
2、CPN碱泵应用
氯碱、纯碱工业； 医学、化肥、农药、工业；
石油化工、化纤、造纸工业； 染料工业；环保工程及水处理系统

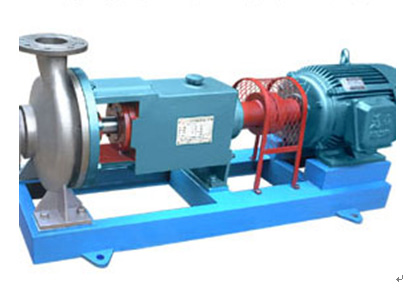

3、CPN型无堵塞碱泵卧式结构
在检修折卸叶轮与轴封时，这种后开门式结构的泵毋须将与泵体相联的管路和电动拆开。装有经过精密加工高刚度的泵轴，装有稀油润滑的轴承；轴承体的油位用油尺来测量，可靠实用易行。
在泵体上铸有支脚，可承受来自管路的任何载荷并直接传给基础，这样泵转子不会因泵承受载荷而产生弯曲，从而保证了轴承和机械密封有佳的使用寿命。
泵的旋转方向：从驱动端看泵，顺时针方向旋转。
动力配套采用Y型普通电机的YB型防爆电机。
4、CPN泵特点
效率高，能耗小，汽蚀性能优良。 工作范围大，适应性强。
可输送含有固体颗粒，易结晶的介质。抗腐蚀性能好，叶轮开式结构，不易堵塞。泵设计有轴向间隙调整机构，可降低磨损对泵性能的影响。耐高温，使用时需加冷却水。
5、CPN型碱泵密封型式
填料密封和单双端面机械密封；有内外装式和平衡、非平衡型结构。
6、CPN型无堵塞碱泵与介质接触的主要零件材质如下
ZG1Cr18Ni9、 ZG1Cr18Ni9Ti、ZGOCr18Ni12MO2Ti 、 ZG1Cr18Ni12MO2Ti
ZG00Cr14Ni14Si4 ZG00Cr18Ni10 ZGCr28 ZG1Cr18Mn13MO2 uN 以及316、316L、Monelt等。
7、CPN型碱泵性能参数
|
型号 |
流量Q |
扬程H |
转速n |
功率N(kw) |
效率 |
允许汽蚀余量h(m) |
叶轮直径D |
||
|
(m3/h) |
(L/s) |
(m) |
(r/min) |
轴功率 |
电机功率 |
% |
(mm) |
||
|
CPN25-25-125 |
1.6 |
0.44 |
5 |
1450 |
0.05 |
0.55 |
45 |
1 |
125 |
|
CPN25-25-160 |
8 |
0.09 |
0.55 |
37 |
160 |
||||
|
CPN25-25-200 |
12.5 |
0.155 |
0.75 |
35 |
200 |
||||
|
CPN25-25-250 |
20 |
0.26 |
1.5 |
33 |
250 |
||||
|
CPN40-32-125 |
3.2 |
0.89 |
5 |
1450 |
0.09 |
0.55 |
46 |
1 |
125 |
|
CPN40-32-160 |
8 |
0.17 |
0.75 |
42 |
160 |
||||
|
CPN40-32-200 |
12.5 |
0.29 |
1.1 |
38 |
200 |
||||
|
CPN40-32-250 |
20 |
0.49 |
2.2 |
35 |
250 |
||||
|
CPN50-32-125 |
6.3 |
1.75 |
5 |
1450 |
0.19 |
0.55 |
45 |
1 |
125 |
|
CPN50-32-160 |
8 |
0.34 |
0.75 |
40 |
160 |
||||
|
CPN50-32-200 |
12.5 |
0.65 |
1.5 |
33 |
200 |
||||
|
CPN50-32-250 |
20 |
1.27 |
2.2 |
27 |
250 |
||||
|
CPN65-50-125 |
12.5 |
3.47 |
5 |
1450 |
0.31 |
0.55 |
55 |
1.2 |
125 |
|
CPN65-50-160 |
8 |
0.53 |
0.75 |
51 |
160 |
||||
|
CPN65-40-200 |
12.5 |
0.93 |
1.5 |
46 |
200 |
||||
|
CPN65-40-250 |
20 |
1.75 |
3 |
39 |
250 |
||||
|
CPN65-40-315 |
32 |
3.3 |
5.5 |
33 |
315 |
||||
|
CPN80-65-125 |
25 |
6.94 |
5 |
1450 |
0.53 |
0.75 |
64 |
1.4 |
125 |
|
CPN80-65-160 |
8 |
0.88 |
1.5 |
62 |
160 |
||||
|
CPN80-50-200 |
12.5 |
1.49 |
2.2 |
57 |
200 |
||||
|
CPN80-50-250 |
20 |
2.569 |
4 |
53 |
250 |
||||
|
CPN80-50-315 |
32 |
5.067 |
7.5 |
43 |
315 |
||||
|
CPN100-80-125 |
50 |
13.88 |
5 |
1450 |
0.92 |
1.5 |
74 |
1.7 |
125 |
|
CPN100-80-160 |
8 |
1.58 |
2.2 |
69 |
160 |
||||
|
CPN100-65-200 |
12.5 |
2.5 |
4 |
68 |
200 |
||||
|
CPN100-65-250 |
20 |
4.3 |
5.5 |
65 |
250 |
||||
|
CPN100-65-315 |
32 |
7.5 |
11 |
58 |
315 |
||||
|
CPN125-100-200 |
100 |
27.77 |
12.5 |
1450 |
4.66 |
7.5 |
73 |
2.2 |
200 |
|
CPN125-100-250 |
20 |
7.56 |
11 |
72 |
250 |
||||
|
CPN125-100-315 |
32 |
12.82 |
18.5 |
68 |
315 |
||||
|
CPN125-100-400 |
50 |
22.69 |
30 |
60 |
400 |
||||
|
CPN150-125-250 |
200 |
55.55 |
20 |
1450 |
14.1 |
18.5 |
77 |
3.2 |
250 |
|
CPN150-125-315 |
32 |
23.2 |
30 |
75 |
315 |
||||
|
CPN150-125-400 |
50 |
38.9 |
45 |
70 |
400 |
||||
|
CPN200-150-250 |
400 |
111.1 |
20 |
1450 |
26.9 |
37 |
81 |
4.5 |
250 |
|
CPN200-150-315 |
32 |
44.1 |
55 |
79 |
315 |
||||
|
CPN200-150-400 |
50 |
69.8 |
90 |
78 |
400 |
||||
|
型号 |
流量Q |
扬程H |
转速n |
功率N(kw) |
效率 |
允许汽蚀余量h(m) |
叶轮直径D |
||
|
(m3/h) |
(L/s) |
(m) |
(r/min) |
轴功率 |
电机功率 |
% |
(mm) |
||
|
CPN25-25-125 |
3.2 |
0.89 |
20 |
2900 |
0.33 |
1.1 |
53 |
1.8 |
125 |
|
CPN25-25-160 |
32 |
0.61 |
2.2 |
46 |
160 |
||||
|
CPN25-25-200 |
50 |
1.01 |
4 |
43 |
200 |
||||
|
CPN25-25-250 |
80 |
1.74 |
7.5 |
40 |
250 |
||||
|
CPN40-32-125 |
6.3 |
1.75 |
20 |
0.66 |
1.5 |
52 |
1.8 |
125 |
|
|
CPN40-32-160 |
32 |
1.17 |
3 |
47 |
160 |
||||
|
CPN40-32-200 |
50 |
2.26 |
5.5 |
38 |
200 |
||||
|
CPN40-32-250 |
80 |
4.28 |
11 |
32 |
250 |
||||
|
CPN50-32-125 |
12.5 |
3.47 |
20 |
1.33 |
3 |
51 |
1.8 |
125 |
|
|
CPN50-32-160 |
32 |
2.37 |
4 |
46 |
160 |
||||
|
CPN50-32-200 |
50 |
4.38 |
7.5 |
39 |
200 |
||||
|
CPN50-32-250 |
80 |
8.25 |
15 |
33 |
250 |
||||
|
CPN65-50-125 |
25 |
6.94 |
20 |
2.2 |
3 |
62 |
2 |
125 |
|
|
CPN65-50-160 |
32 |
3.82 |
5.5 |
57 |
160 |
||||
|
CPN65-40-200 |
50 |
6.55 |
11 |
52 |
200 |
||||
|
CPN65-40-250 |
80 |
11.84 |
18.5 |
46 |
250 |
||||
|
CPN65-40-315 |
125 |
21.8 |
30 |
39 |
315 |
||||
|
CPN80-65-125 |
50 |
13.88 |
20 |
3.95 |
5.5 |
69 |
2.4 |
125 |
|
|
CPN80-65-160 |
32 |
6.5 |
11 |
67 |
160 |
||||
|
CPN80-50-200 |
50 |
10.8 |
15 |
63 |
200 |
||||
|
CPN80-50-250 |
80 |
19.11 |
30 |
57 |
250 |
||||
|
CPN80-50-315 |
125 |
36.2 |
45 |
47 |
315 |
||||
|
CPN100-80-125 |
100 |
27.77 |
20 |
7.074 |
15 |
77 |
3.2 |
125 |
|
|
CPN100-80-160 |
32 |
11.9 |
22 |
73 |
160 |
||||
|
CPN100-65-200 |
50 |
18.9 |
37 |
72 |
200 |
||||
|
CPN100-65-250 |
80 |
32 |
55 |
68 |
250 |
||||
|
CPN100-65-315 |
125 |
54.9 |
75 |
62 |
315 |
||||
|
CPN125-100-200 |
200 |
55.55 |
50 |
35.4 |
45 |
77 |
4.5 |
200 |
|
|
CPN125-100-250 |
80 |
58.1 |
75 |
75 |
250 |
||||
|
CPN125-100-315 |
125 |
97.26 |
|
70 |
315 |
||||
