一、2X型旋片式真空泵概述：

该旋片式真空泵系双级偏心式旋片结构。它有偏心装置，泵孔内的转子及转子槽内旋片，转子带动旋片旋转时，旋片紧粘腔壁把进排气口分割开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性缩小气体，推开排气，从而获得真空。2X型旋片式真空泵同国内同类产品相比，耗电少，真空度高，噪音低，外观美观，重量轻等优点.各种2X型旋片式真空泵的外形和结构是基本相同的，泵由电机经三角皮带传动到转子。电动机和泵用螺钉卡板固定在底盘上。
　　 2X型旋片式真空泵由泵体、高转子、低转子、前端板、后端板、高转片、低转片、排气阀、排气罩、视镜等零部件组成。
　　在2X型旋片式真空泵泵体内压入一个中隔板、将泵壳分成高低真空室，各室都有排气门，高真空室排气与低真空室进气相通。高转子前端伸出前轴；后端伸出后轴。前轴通过前端板的轴承支持、经过油密封室而伸出前端板外：后轴由中隔板上的轴承支持。而伸入低真空室内，低真空室转子则装在后轴上、故高低转子均由前轴带动。高低转子都有对开的槽子，呈“T”形的旋片由弹簧开而装于槽内。2X型旋片式真空泵的进气口处有过滤网，而排气口处有挡油网，视镜左边有掺气阀，下边有放油塞。

二、2X型旋片式真空泵应用领域：

1、2X型旋片式真空泵是用以抽除特定密封容器内的气体，使该容器获得一定真空的基本设备，由于现代科学技术的高度发展，真空泵的应用遍及各个科学领域和各种企业事业单位，可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。
2、由于2X型旋片式真空泵是用黑色金属制造，而且比较精密，整个泵的工作都是联系在一起的，所以2X型旋片式真空泵不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体，也不可做为压缩机和输送泵使用。如有气镇装置的泵，可抽除一定地的可凝汽体。
3、2X型旋片式真空泵可以用来直接获得真空度在10~3托以下的真空作业，以及配合其它真空作业之用。
4、2X型旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。

三、2X型旋片式真空泵的性能参数表：

型号			2X-2	2X-4A	2X-8A	2X-8	2X-15A	2X-15	2X-30	2X-70
抽气速度（L/S）			2	4	8		15		30	70
极限真空	关气镇开气镇	Pa(Torr)	6×10-2(≤5×10-4)110
			6×10-1(5×10-3)						(≤1×10)
电动机功率(KW)			0.37	0.55	1.1		1.5		3	5.5
温升（℃）			≤40
进气口径(mm)			18	25	40		40		65	80
转速(r/min)			450		590					420
用油量(L)			0.7	1.0	2.0		2.8		3.0	4.2
噪声dB(A)			68	≤68	≤70		≤75		≤78(～70)	≤80(～75)
外形尺寸(cm)			56×31×39	56×34×37	79×43×54		79×53×54		78×50×56	91×65×70
适用电磁阀型号			DDC-JQ25		DDC-JQ40				DDC-JQ65	DDC-JQ80
重量（kg）			58	55	80		110		232	330
冷却方式			自然冷却			水冷	自然冷	水冷
冷却水量(L/min)			-			＞0.5	-	＞0.8	＞1	＞2

2X型旋片式真空泵注意：

（1）真空度是指被抽容器内剩余气体压强，以分压强为我厂出厂标准，总压强为辅助标准，热偶计测的是各种蒸汽和永久气体的总压强，而麦氏表只能测出永久气体占的分压强，故二表的数值有一定的差异。

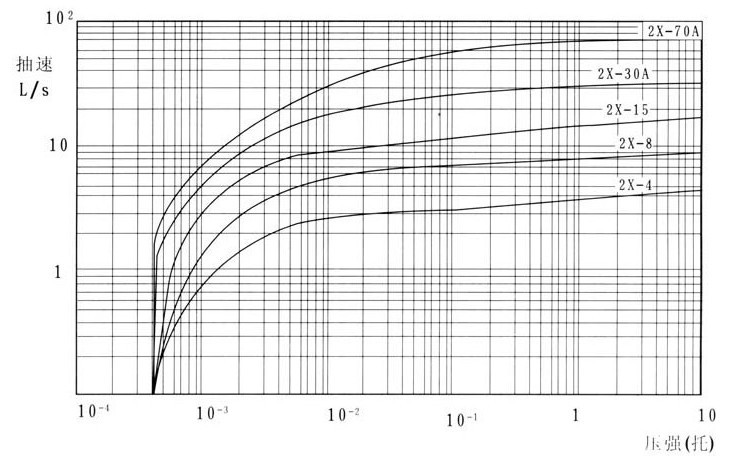

（2）抽速度是根据几何尺寸算出的在大气压强j时,实际抽速与几何抽速基本相符合,在各种不同的压强时,抽速有一定下降,抽速与压力关系见图4。
（3）温升是指泵温稳定后，在排气阀门处的油的温度与室温之差。
（4）2X型旋片式真空泵型号表示方法：列2X—8，2代表双级泵，X代表旋片式真空泵，一横线后面的数字8代表每秒钟的抽速。

四、2X型旋片式真空泵的性能曲线图：

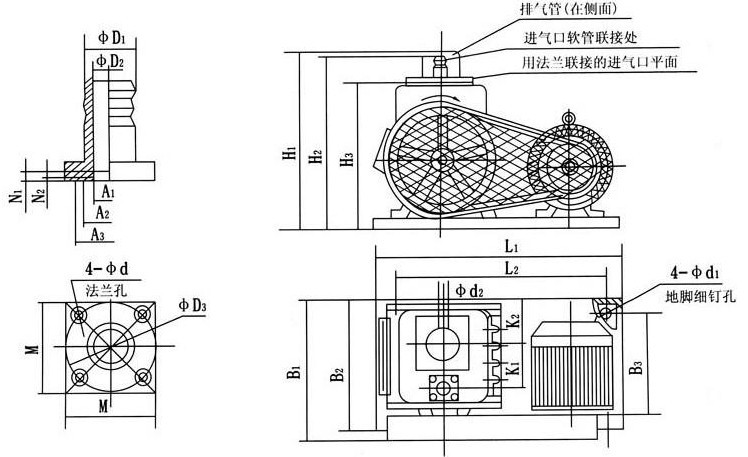

五、2X型旋片式真空泵安装尺寸：

代号型号	φD1	φD2	φD3	Al	A2	A3	N1	N2	M	φd	H1	H2	H3	L1	L2	L3	B1	B2	B3	K1	K2	φdl	φd2
2X-1	27	20	50	23	30	34	3	3	48	5.5	270	265	230	435	352	135	250	215	157	60		11	20
2X-2	30	25				45	3	3	55	6	270	260		400	380		260	260	200			10	25
2X-4	32	28	55	31	35	45	4	3	55	6.5	340	327	267	520	480	119	300	260	200	82	105	11	25
2X-8	41	34	64	38	42.5	52.5	4	3	64	7	360	380	302	560	520	130	328	280	210	88	112	11	32
2X-15	56.5	36	105	54	70	80	5	3	100	11	540	511	340	772	736	170	542	492	364	120	80	14
2X-30	85	65	105	75	85	93	5	3	100	9	560	550	463	780	730	185	500	390	340	140	136	16
2X-70		80	125	96	105	113	6	3	130	9	692	680	556	908	848	210	650	530	470	176	144	20	G3

二、2X旋片真空泵安装方法：

1、拆箱后小心取出旋片真空泵体、备附件及说明书并保管好作日后备用。除去填充物，擦净泵的表面灰尘、垢。按装箱单清点数目。

2、旋片真空泵安装在环境清洁、通气良好，光线充足符合第4条要求的室内。根据使用情况泵应安装在有一定宽裕的场地，以便于操作维护。旋片真空泵的外形尺寸见。可以放置在坚实平坦的地面上，不需特别的地基，如需固定可另加螺钉与基础固牢，地脚螺钉尺寸见。旋片真空泵如靠近精密仪表使用时，应考虑增加防震装置。

3、将被抽容器用真空软管或法兰与旋片真空泵相联结，如用法兰联接时，法兰上应有橡胶圈槽，形式及尺寸见上图联接被抽容器的管径不应小于泵进气口直径，管通宜短，接头宜少，否则影响抽速，管道和接头的漏气量应小。被抽容器的气体量应与泵的抽速相适应。在泵与被抽容器之间建议装上一个真空阀，以便控制气体流量。对于泵并建议装上一个放气阀（或电磁阀）以便停车时对泵放气,能防止返油以及容易起动。

4、按照电机标牌所示电压和接线方式接上电源，并建议采用保险装置以免超载，判明电机旋转方向，应与旋片真空泵上箭头方向一致。取下排气塞装上排气罩，或将排所嘴上的套子取下。旋片真空泵需冷却者接上水源。

5、如必须使旋片真空泵抽除有毒的及腐蚀黑色金属的气体、对真空油起化学变化的气体、及超过常温和有尘埃的气体时，应在进气管道上加装中和、冷却、过滤等有关装置配合使用，否则将影响旋片真空泵使用性能和寿命。抽除对人体有害的气体时，应安上相应的管道，将排出气体引至室外远离工区进行处理。

注：安装时应小心，防止铁屑、污物、尘埃等落入旋片真空泵内
