宾馆冷热水循环技术方案

一、概论
     恒压变频供水设备是一种自动化程度高,节能效果显著的供水设备。其控制核心采用了交流变频技术和微机控制技术,通过采读供水系统的压力/温度变化信息,经数据处理后对水泵机组进行调速,改变供水流量以满足管网系统的供水要求.

二、设备的构成

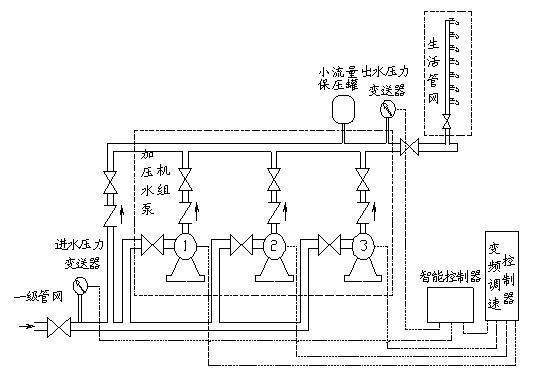

    恒压变频供水设备由泵、动力及控制系统和其他操作设备组成（图1）。本设备配有2-4台主供水泵（含备用泵1台），1-2台辅助泵和1个小型气压罐。每台泵的进出口两侧各装有一个闸阀，以便将泵退出系统进行维修。出水侧还装有一个逆止阀，防止水倒流。为节约占地面积，泵一般采用立式结构。泵的轴封采用机械密封，可防止泵的泄露而使泵房更整洁。




    变频器采用瑞士ABB，电器元件采用法国施耐德

三、恒压变频供水设备特点

节能：本装置与其他的控制系统不同,它的能量损失小,泵仅在要求供水时

才吸收能量,在从零至大的不同流量要求时,通过改变泵的转速,使之始终输出

恒定的压力。在用水量极小时,比如夜间,系统可通过气压罐供水,或辅泵(设计选配

供水。
低噪音运行：需要供给大流量的时间很少，大部分时间泵都工作在低转速

状态，并且泵是由低噪音电机驱动低速运转的。系统还加置了降低振动和噪音的

减振器，合适的安装可以使噪音降低到小。因此，在要求安静工作环境的场所

安装本系统是十分必要的，如医院、剧院、播音大楼、居民住宅区、旅馆等等。
占地面积小：本中心要求提供安装的场地非常小，柔性布置和特殊的设计可

以用于每一个可能安装的地方。
容易安装：每一套设备都是成套供应的，并已装配好连接进出水口、动力及

低水位保护开关的接口和操作设备。
运行经济：使用变频无级调速系统可以快速调整泵的供水流量，并向用户提

供合适的供水压力。合适的工作压力使得设备的使用时间长，且泵、阀门、仪表

及其他水暖器材的磨损很小，不易损坏。标准化的元器件和极大的互换性可减少

大量备品备件。
快速收回投资：较高的投资费用将因较低的能量消耗在短期内得到补偿。显

著的节能效果可快速收回投资费用

四、设备配置
   该设备根据设计和用户的要求，将2-4台主供水泵和辅泵并联安装在一个共同底座上，并且配置有中央控制器（变频控制柜），压力传感器，以及各种阀门，进出水干管，气压罐并联在出水干管上（气压罐安装位置由设计确定）。
主供水泵
    采用2-4台立式泵或客户指定的其他系列水泵并联连接，当单泵供水流量小于16m3/h时，我们配置CDL系列多级泵，该型泵的所有和水接触的部件都是不锈钢制造的，不会污染输送水质。
辅泵
    本设备配置1-2台辅泵（选用2台时其中之一为备用泵），辅泵的流量很小，在用水量很小，而又有一定连续用水量时，通过辅泵向系统供水。使用辅泵时建议同时配置气压罐。
囊式气压罐
    气压罐内带有适用于饮用水的气囊，宜安装在出水干管上。气压罐在系统中具有消除水锤，减小压力波动的作用，使系统压力更稳定。在管网用水量接近于零时，可通过气压罐供水，降低变频泵的启停频率。
管道
    所有的管道都是钢制的，能够和所有的常用建筑用管材连接，进出水主干管道的尺寸按照设备大供水流量确定。当单泵流量大于30m3/h时，建议每台泵采用独立的进水管。
阀门
    每台泵的进水端和出水端都安装有截止阀，以便将泵退出系统进行维护。泵的出水端还安装有止回阀，避免系统中水的倒流。
压力/温度传感器
    出水管上安装有压力/温度传感器，当压力/温度变化时，向主控制器输送4—20mA的脉冲电流，从而进行自动控制。在空调循环水系统中安装温度传感器，根据循环水的温度变化调节水泵流量。
底座
    底座用槽钢制作，并且经过喷涂处理。底座可根据需要配带橡胶减振器。

中央控制器

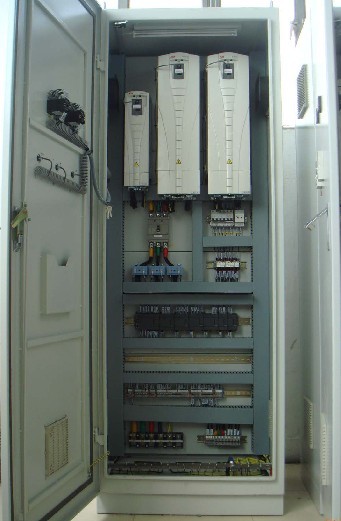

    中央控制器即变频控制柜（箱），主要由PLC控制器、交流变频器，主开关，变频器主接触器、电机控制接触器，中间继电器、电机保护热继电器、显示和操作元件、声光报警用元件、功能选择用开关等组成。这些器件采用了国际知名品牌，以保证系统运行的可靠性。

广泛应用于：
●城乡水厂泵站，加压泵站;
●居住小区、宾馆、饭店及其他大型公共建筑的生活、消防供水;
●工矿企业的生活、生产用水;
●采暖、空调系统的冷热水循环系统;
●污水处理;
●农业排灌，园林喷灌及音乐喷泉等。
