问：潜水排污泵进行室外安装，现设计要求将阀门设于污水井内。应该怎样安装？

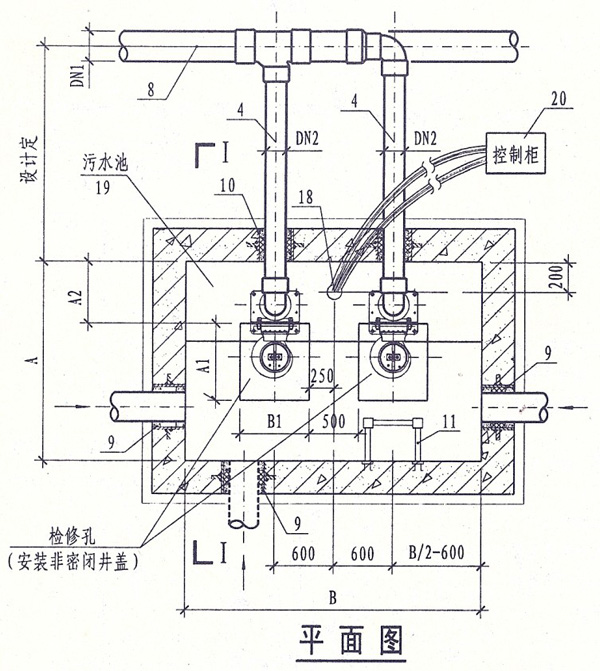

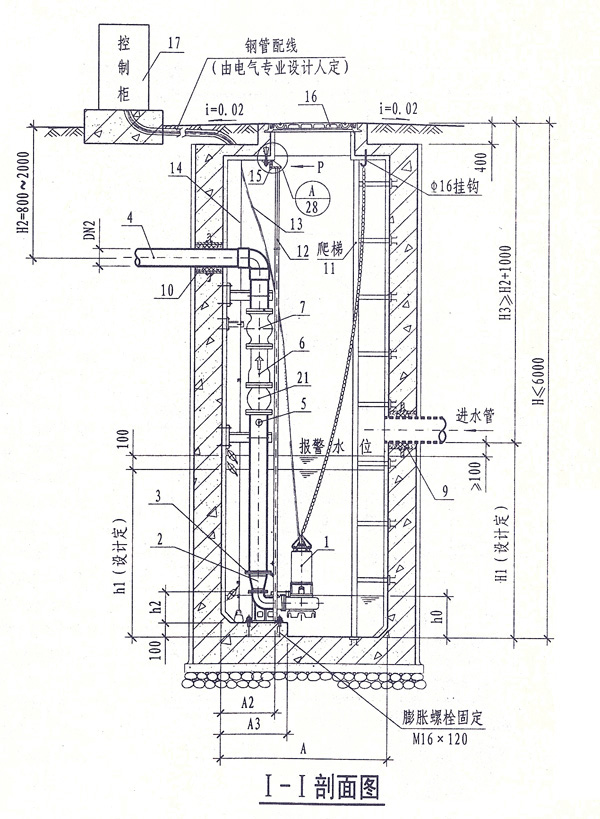

答：这种安装方法可以参照下面的图例进行操作。

说明：1.本图潜水排污泵采用液位自动控制。两台泵轮换工作，互为备用。h1为开泵水位，h0为停泵水位，当水位高出报警水位100mm时备用泵自投。

2.本图设计材料表，安装尺寸表详见附表。

3.防水套管制作安装详见国标02S404.

4.潜水排污泵控制柜安装位置由单项工程设计考虑，其型号规格可由泵厂配套供应。池外电线电缆应穿管敷设。

5.污水池（集水坑）进水管数量，位置，管径及标高由单项工程设计确定。

6.节点A按到货尺寸下料安装。

7.若潜水排污泵自耦安装对污水池（集水坑）池（坑）底无局部抬高要求，污水池（集水坑）底部可做平，相应控制尺寸应减少100mm。

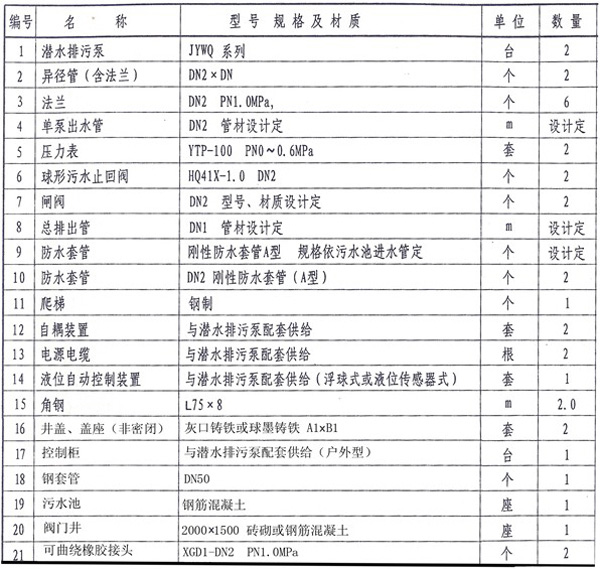

附表一：潜水排污泵室外安装设备材料表

注：设计人员也可根据实际情况确定污水池（集水坑）的平面尺寸。污水池（集水坑）深度应小于等于6.0m

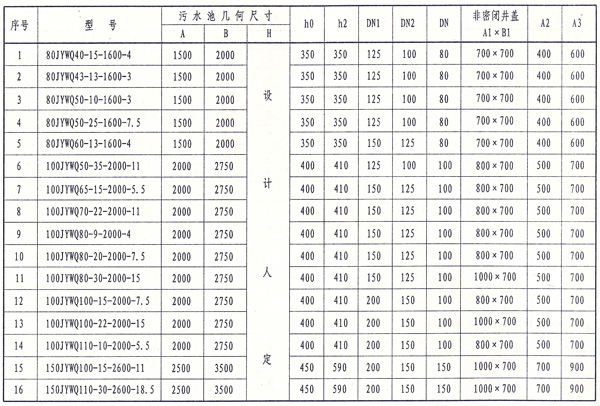

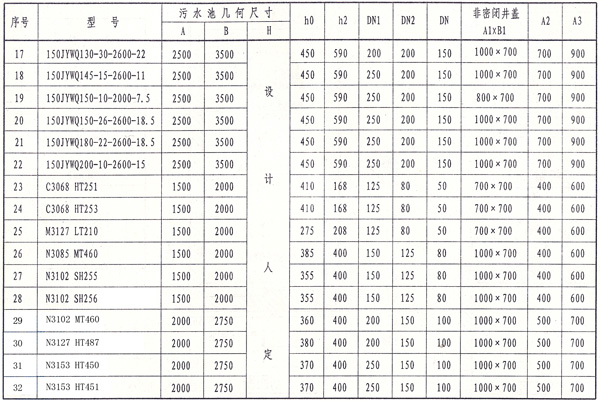

附表二：潜水排污泵室外安装尺寸表
