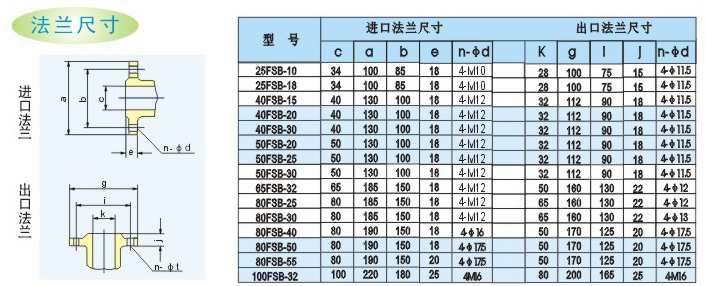

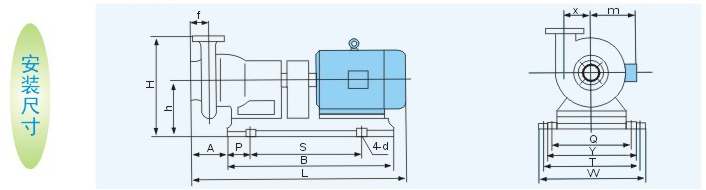

FSB型氟塑料化工泵安装尺寸图

时间：2012-8-21 来源：扬子江泵业 浏览数：885

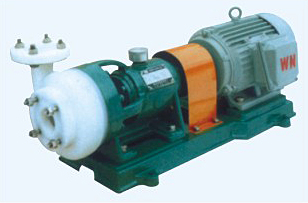

FSB型氟塑料化工泵


概述：
　　 FSB 系列氟塑料化工泵泵体、叶轮、泵盖采用金属嵌件外包氟塑料压制成型。轴封采用先进的外装式波纹管机械密封，方便可调，本产品结构紧凑，性能稳定可靠。广泛用于制酸制碱、汽车酸洗、喷漆工艺、废水处理、电镀、农药、有色金属冶炼中的电解液输送、离子膜项目的氯水输送行业。
　　适用温度：-20℃～100℃

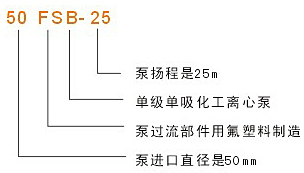

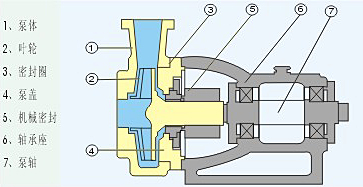

结构示意图 型号意义

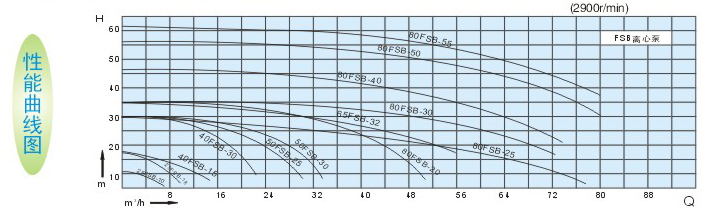

泵的型号与性能参数
型 号
流量(m3/h
扬程(m)
口径(mm)
功率(kw)
转速(r/min)
汽蚀余量(m)
效率(%)
进口
出口
轴功率
电机功率
25FSB-10
1.5
10
25
20
0.9
1.5
2900
3
25
25FSB-18
3.6
18
25
20
1.1
2.2
2900
3
27
40FSB-15
5
15
40
32
1.1
3
2900
3
40
40FSB-30
10
30
40
32
1.2
3
2900
3
42
50FSB-25
12.5
25
50
32
1.9
3
2900
3.5
43
50FSB-30
12.5
30
50
32
1.9
3
2900
3.5
42
65FSB-32
25
32
65
50
4.8
5.5
2900
3.5
45
80FSB-20
50
20
80
65
4.7
5.5
2900
3.5
45
80FSB-25
42
25
80
65
5.7
7.5
2900
3.5
50
80FSB-30
50
30
80
65
6.9
7.5
2900
4
59
80FSB-40
45
40
80
50
10.2
11
2900
4
48
80FSB-50
50
50
80
50
11.9
15
2900
4
57
80FSB-55
50
55
80
50
13.5
18.5
2900
4
50
100FSB-23
100
32
100
80
11.9
15
2900
3.5
68
