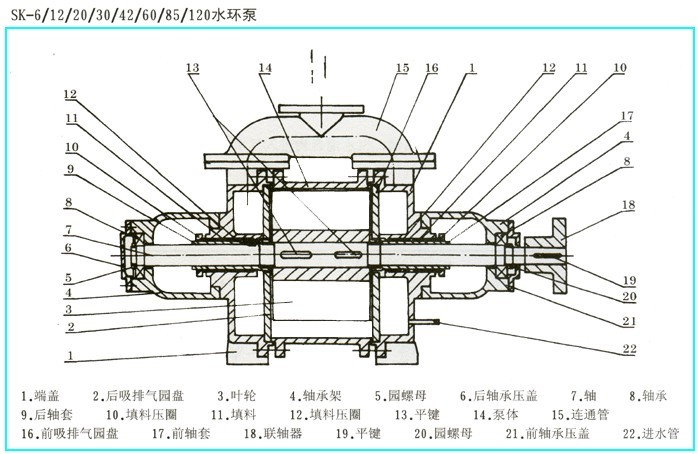

SK水环泵结构图

水环泵的泵体、两个端盖、叶轮、轴等部件级成。进气管和排气管通过安装在端盖上的园盘上的吸气孔和排气孔与泵腔相连，轴偏心地安装在泵体中，叶轮用平键固定在轴上。泵两端面的总间隙由泵体和园盘之间的垫来调整，叶轮与端盖上的园盘之间的间隙由轴套(SK-1.5/3/6)或背帽(SK-12/20/30)推动叶轮来调整,而SK-42以上轴与叶轮为过盈配合,此间隙由前端定位时确定,SK-42/60/85/120无轴套，其余结构与SK-6/12/30相同。叶轮两端面与端盖园盘的间隙决定气休在泵腔内由进气口至排气口流动中损失的大小及其极限压力。
填料安装在两端盖内，密封水经由端盖中的小孔进入填料中，冷却填料及加强密封效果。叶轮形成水环所需的补充水由供水管供给，供水管可与气水分离器连在一起循环供水。
密封形成采用机械密封，机械密封安装在填料空腔里，填料省略。填料压盖换成机械密封压盖，其余结构相同。
轴承由园螺母固定在轴上。
在端盖上安装有园盘，园盘上设有吸、排气孔和橡胶球阀。橡胶球阀的作用是当叶轮叶片间的气体压力达到排气压力时，在排气口以前就将气体排出，减少了因气体压力过大而消耗的功率，从而降低功率消耗。
