ZW型无堵塞自吸排污泵结构图

时间:2012-7-27 来源:扬子江泵业 浏览数:543

 【ZW型无堵塞自吸排污泵】产品简介:

ZW型无堵塞自吸排污泵,又称固液泵或杂质泵。是集自吸泵和无堵塞排污泵功能于一体,采用轴向回流外混式,水力设计独特,叶轮是缩在单独的叶轮室内,连接叶轮室的是压水室,当叶轮旋转时,泵内液体产生强烈的轴向涡流作用,使进口造成真空,出口产生扬程。因而杂质可以从压水室排出,所以它的流道是完全畅通的,其排污效果是其它自吸式排污泵无可比拟的。通过泵体、叶轮流道的独特设计,即可像一般自吸式清水离心泵那样不需要安装底阀和灌引水,又可吸排含有大颗粒固本和长纤维杂质液体。

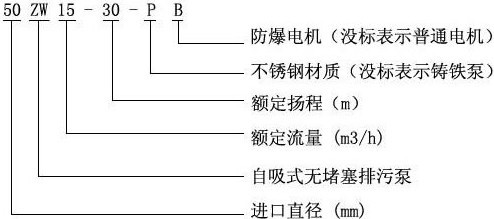

【ZW型无堵塞自吸排污泵】型号意义:



【ZW型无堵塞自吸排污泵】产品优点:

ZW型无堵塞自吸排污泵与国内同类产品相比,具有结构简单、自吸性能好、排污能力强、高效节能,使用维修方便等特点。
ZW型无堵塞自吸排污泵在排污泵系列产品中属国内首创。各项技术性能指标居国内领先,达到国际先进水平,具有广阔的应用市场和发展前景。

【ZW型无堵塞自吸排污泵】产品用途:

ZW型无堵塞自吸排污泵即可象一般自吸清水泵那样不需要安装底阀,又可吸排含有大颗粒固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。它是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质理想的杂质泵。

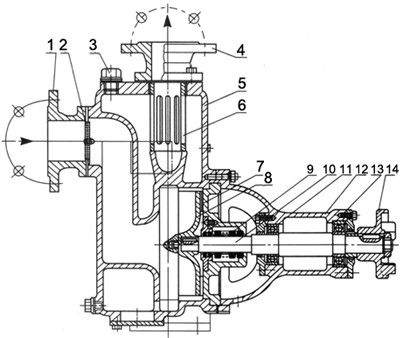

【ZW型无堵塞自吸排污泵】结构图:

1

进口法兰

2

拍门

3

加液螺栓

4

出口法兰

5

泵体

6

气液分离管

7

后盖

8

叶轮

9

机械密封

10

泵轴

11

前轴承

12

轴承体

13

后轴承

14

连轴节

     ZW型无堵塞自吸排污泵为单级单吸卧式,吸入口为轴向吸入,排出口为垂直向上,自吸入口向电机端看为顺时针方向旋转。
     泵进、出口联接:按基本型为法兰(GB115.7-8-88)。配套电机为Y型异步电动机,可选择普通型或防爆型,根据要求另行商定。ZW型无堵塞自吸排污泵泵体材质选用HT200、叶轮材质选用QT400-18,也可根据用户需要选用不锈钢,用于输送腐蚀性介质。

【ZW型无堵塞自吸排污泵】性能参数:



型号

进出口径

(mm)

流量

(m3/h)

扬程

(m)

电机功率

(kw)

自吸高度

(m)

25ZW8-15

25×25

8

15

1.5-2P

5

32ZW10-20

32×32

10

20

2.2-2P

40ZW20-15

40×40

20

15

2.2-2P

40ZW15-30

15

30

3.0-2P

50ZW10-20

50×40

10

20

2.2-2P

50ZW20-15

20

15

2.2-2P

50ZW18-22

18

22

3.0-2P

50ZW15-30

15

30

3.0-2P

65ZW30-18

65×50

30

18

4.0-2P

65ZW20-30

20

30

5.5-2P

65ZW25-40

25

40

7.5-2P

80ZW40-16

80×65

40

16

4.0-4P

80ZW65-25

65

25

7.5-2P

80ZW80-35

80

35

15.0-2P

80ZW50-60

50

60

22.0-2P

80ZW80-45

80

45

22.0-2P

100ZW80-20

100×80

80

20

7.5-4P

100ZW100-15

100

15

7.5-4P

100ZW100-20

100

20

11.0-4P

100ZW100-30

100

30

22.0-2P

100ZW80-45

80

45

30.0-2P

100ZW80-60

80

60

37.0-2P

100ZW80-80

80

80

45.0-2P

125ZW120-20

125×125

120

20

15.0-4P

150ZW200-15

150×150

200

15

15.0-4P

150ZW200-20

200

20

22.0-4P

150ZW200-28

200

28

30.0-4P

150ZW400-25

400

25

55.0-2P

150ZW180-40

180

40

55.0-4P

200ZW280-12

200×150

280

12

22.0-4P

200ZW300-18

300

18

37.0-4P

200ZW300-25

300

25

45.0-4P

200ZW280-28

280

28

55.0-4P

250ZW400-22

250×200

400

22

55.0-4P

300ZW800-14

300×250

800

14

55.0-4P

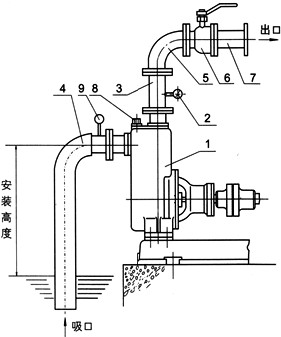

【ZW型无堵塞自吸排污泵】安装示意图:

1

2

压力表

3

出口垂管

4

吸入硬喉管

5

弯头

6

流量控制阀

7

出口管路

8

加液螺塞

9

真空表

    ZW型无堵塞自吸排污泵安装好坏对泵的运行和寿命有较大影响,所以必须仔细进行。(规范的泵管路安装见示意图)
    1、ZW型无堵塞自吸排污泵吸入口的安装高度尽量不要超过5米,应特别注意吸入管路的密封性,以免漏气而影响泵的自吸能力和正常运行。
    2、ZW型无堵塞自吸排污泵的出口处应先装上一段垂管(一般为0.4~1米)和压力表,然后再安装出口流量控制阀门及其他管路。
    3、要合理配置泵进、出口管路的长度和管径,减少不必要的沿程水头损失。(可参考直管摩擦损失简表进行估算)
    4、长距离输送时应选用较大管径。泵的管路应有自己的支架,泵体本身不允许承受管路的负荷。
    5、排出管路如装逆止阀应装在出口流量控制阀门外面。
