【YW型液下排污泵】安装尺寸图

时间：2012-7-19 来源：扬子江泵业浏览数：913

【YW型液下排污泵】产品概述：

YW型液下排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。
该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

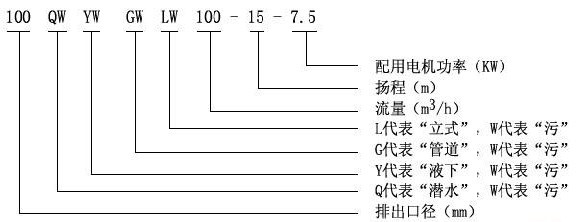

【YW型液下排污泵】型号意义：

【YW型液下排污泵】使用条件：

       1、泵的使用环境温度≤40℃，湿度≤95%；海拔高度≤1000米。
       2、介质温度不超过60℃，介质重度为1～1.3kg/dm3。
       3、铸铁材质的使用范围这PH5～9。
       4、不锈钢材质可使用一般腐蚀性介质。
       5、使用环境海拔高度不超过1000米，超过以上条件时，应在订货时提出，以便为您提供更可靠的产品。
       注：用户如有特殊的温度、介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。

【YW型液下排污泵】产品特点：

1．采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
2．机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
3．整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
4、泵结构紧凑，体积小，移动方便，安装简单。
5、可配备液位自动控制柜，根据所需的液位变化，自动控制泵的起停，无需专人看管，使用极为方便。
6、泵为立式结构，工作时泵体浸在液体中因而很容易起动，不存在排气抽空问题，同时具有无泄漏等特点，液下深度可达7米。
7、接轴结构先进可靠，泵与电机采用连轴器联结，泵轴尺寸精密，保证了泵平稳运行，留有足够的安全系数。
8、泵有单管安装和双管安装两种，支承件有圆盘和方盘安装，适合不同需要。

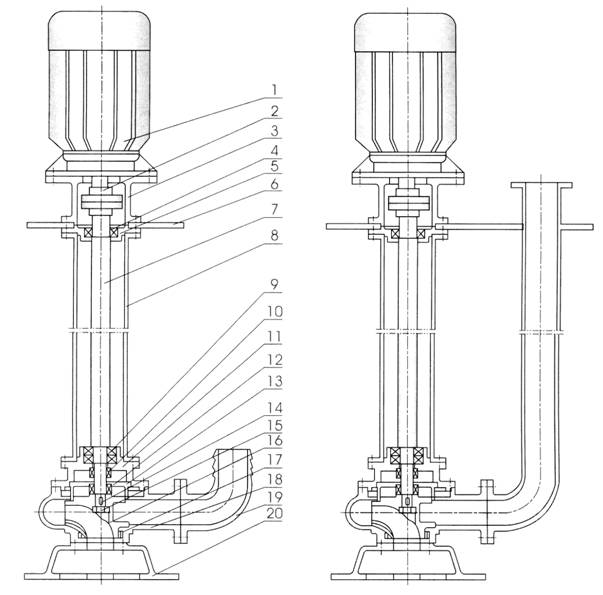

【YW型液下排污泵】结构图：

1	电机	11	油室
2	联轴器	12	机械密封
3	电机座	13	后盖板
4	上轴承	14	键
5	上轴承座	15	叶轮螺母
6	安装盘	16	叶轮
7	加长轴	17	密封环
8	支撑管	18	泵体
9	下轴承	19	出水管
10	上机械密封	20	底盘

【YW型液下排污泵】产品用途：

YW型液下排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也可用于抽送清水及带腐蚀性介质。

【YW型液下排污泵】性能参数：

型　　号	口　径 (mm)	流　量 (m3/h)	扬　程 (m)	功　率 (kw)	转　速 (r/min)	效　率 (%)
YW25-8-22-1.1	25	8	22	1.1	2825	38.5
YW32-12-15-1.1	32	12	15	1.1	2825	40
YW40-15-15-1.5	40	15	15	1.5	2840	45.1
YW40-15-30-2.2	40	15	30	2.2	2840	48
YW50-20-7-0.75	50	20	7	0.75	1390	54
YW50-10-10-0.75	50	10	10	0.75	1390	56
YW50-20-15-1.5	50	20	15	1.5	2840	55
YW50-15-25-2.2	50	15	25	2.2	2840	56
YW50-18-30-3	50	18	30	3	2880	58
YW50-25-32-5.5	50	25	32	5.5	2900	53
YW50-20-40-7.5	50	20	40	7.5	2900	55
YW65-25-15-2.2	65	25	15	2.2	2840	52
YW65-37-13-3	65	37	13	3	2880	55
YW65-25-30-4	65	25	30	4	2890	58
YW65-30-40-7.5	65	30	40	7.5	2900	56
YW65-35-50-11	65	35	50	11	2930	60
YW65-35-60-15	65	35	60	15	2930	63
YW80-40-7-2.2	80	40	7	2.2	1420	52
YW80-43-13-3	80	43	13	3	2880	50
YW80-40-15-4	80	40	15	4	2890	57
YW80-65-25-7.5	80	65	25	7.5	2900	56
YW100-80-10-4	100	80	10	4	1440	62
YW100-110-10-5.5	100	110	10	5.5	1440	66
YW100-100-15-7.5	100	100	15	7.5	1440	67
YW100-85-20-7.5	100	85	20	7.5	1440	68
YW100-100-25-11	100	100	25	11	1460	65
YW100-100-30-15	100	100	30	15	1460	66
YW100-100-35-18.5	100	100	35	18.5	1470	65
YW125-130-15-11	125	130	15	11	1460	62
YW120-130-20-15	125	130	20	15	1460	63
YW150-145-9-7.5	150	145	9	7.5	1440	63
YW150-180-15-15	150	180	15	15	1460	65
YW150-180-20-18.5	150	180	20	18.5	1470	75
YW150-180-25-22	150	180	25	22	1470	76
YW150-130-30-22	150	130	30	22	1470	75
YW150-180-30-30	150	180	30	30	1470	73
YW150-200-30-37	150	200	30	37	1480	70
YW200-300-7-11	200	300	7	11	970	73
YW200-250-11-15	200	250	11	15	970	74
YW200-400-10-22	200	400	10	22	1470	76
YW200-400-13-30	200	400	13	30	1470	73
YW200-250-15-18.5	200	250	15	18.5	1470	72
YW200-300-15-22	200	300	15	22	1470	73
YW200-250-22-30	200	250	22	30	1470	71
YW200-350-25-37	200	350	25	37	1980	75
YW200-400-30-55	200	400	30	55	1480	70
YW250-600-9-30	250	600	9	30	980	74
YW250-600-12-37	250	600	12	37	1480	78
YW250-600-15-45	250	600	15	45	1480	75
YW250-600-20-55	250	600	20	55	1480	73
YW250-600-25-75	250	600	25	75	1480	73
YW300-800-12-45	300	800	12	45	980	76
YW300-500-15-45	300	500	15	45	980	70
YW300-800-15-55	300	800	15	55	980	73
YW300-600-20-55	300	600	20	55	980	75
YW300-800-20-75	300	800	20	75	980	78
YW300-950-20-90	300	950	20	90	980	80
YW300-1000-25-110	300	1000	25	110	980	82
YW350-1100-10-55	350	1100	10	55	980	84.5
YW350-1500-15-90	350	1500	15	90	980	82.5
YW350-1200-18-90	350	1200	18	90	980	83.1
YW350-1100-28-132	350	1100	28	132	740	83.2
YW350-1000-36-160	350	1000	36	160	740	78.5
YW400-1500-10-75	400	1500	10	75	980	82.1
YW400-2000-15-132	400	2000	15	132	740	85.5
YW400-1700-22-160	400	1700	22	160	740	82.1
YW400-1500-26-160	400	1500	26	160	740	83.5
YW400-1700-30-200	400	1700	30	200	740	83.5
YW400-1800-32-250	400	1800	32	250	740	82.1
YW500-2500-10-110	500	2500	10	110	740	82
YW500-2600-15-160	500	2600	15	160	740	83
YW500-2400-22-220	500	2400	22	220	740	84
YW500-2600-24-250	500	2600	24	250	740	82

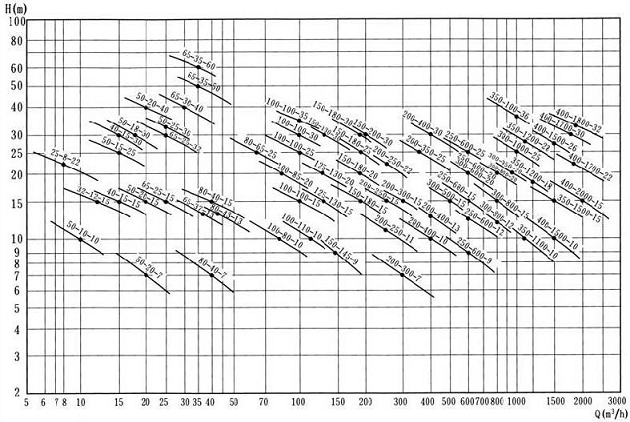

【YW型液下排污泵】性能型谱图：

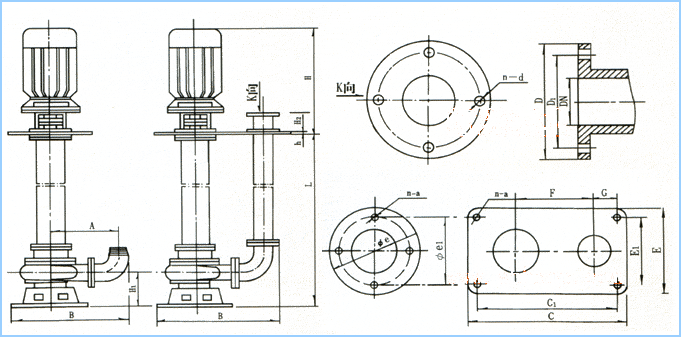

【YW型液下排污泵】安装尺寸图：

序号	型号	DN	D1	D	n-φd	B	H1	L	h	H2	H	A	C×E	C1×E1	F	G	n-φa	φe	φe1
1	50-20-7-0.75	50	110	140	4-φ14	470	180	1～5	14	80	400	200	500×320	465×285	225	110	4-φ14	360	325
2	50-10-10-0.75	50	110	140	4-φ14	340	132	1～5	14	80	400	200	500×320	465×285	225	110	4-φ14	360	325
3	50-20-15-1.5	50	110	140	4-φ14	405	135	1～5	14	80	415	220	500×360	465×325	245	70	4-φ14	360	325
4	50-15-25-2.2	50	110	140	4-φ14	470	180	1～5	14	80	490	260	580×380	540×340	285	88	4-φ14	380	340
5	50-18-30-3	50	110	140	4-φ14	470	180	1～5	14	80	510	260	580×380	540×340	285	88	4-φ14	380	340
6	50-25-32-5.5	50	110	140	4-φ14	470	180	1～5	14	80	510	260	580×380	540×340	285	88	4-φ14	380	340
7	50-20-40-7.5	50	110	140	4-φ14	440	143	1～5	14	80	415	250	550×360	515×325	285	90	4-φ14	360	325
8	65-25-15-2.2	65	130	160	4-φ14	440	143	1～5	14	80	415	250	550×360	515×325	285	95	4-φ14	360	325
9	65-37-13-3	65	130	160	4-φ14	440	143	1～5	14	80	490	270	550×360	515×325	285	95	4-φ14	360	325
10	65-25-30-4	65	130	160	4-φ14	505	180	1～5	16	80	580	290	580×380	540×340	305	88	4-φ18	380	340
11	65-30-40-7.5	65	130	160	4-φ14	505	180	1～5	16	80	580	290	580×380	540×340	305	88	4-φ14	380	340
12	65-35-50-11	65	130	160	4-φ14	470	143	1～5	16	80	415	285	550×360	515×325	290	95	4-φ14	380	340
13	65-35-60-15	65	130	160	4-φ14	470	143	1～5	14	100	415	285	550×360	540×340	290	95	4-φ18	380	340
14	80-40-7-2.2	80	150	190	4-φ18	470	143	1～5	14	100	415	285	550×360	515×325	290	95	4-φ14	360	325
15	80-43-13-3	80	150	190	4-φ18	470	143	1～5	14	100	510	285	550×360	515×325	290	95	4-φ14	360	325
16	80-40-15-4	80	150	190	4-φ18	470	143	1～5	14	100	510	285	550×360	515×325	290	95	4-φ14	360	325
17	80-65-25-7.5	80	150	190	4-φ18	550	180	1～5	14	100	510	340	620×380	580×340	345	85	4-φ14	380	340
18	100-80-10-4	100	170	210	4-φ18	550	180	1～7	16	100	580	410	800×480	760×440	430	120	4-φ18	480	440
19	100-110-10-5.5	100	170	210	4-φ18	690	185	1～7	16	100	580	410	800×480	760×440	430	120	4-φ18	480	440
20	100-100-15-7.5	100	170	210	4-φ18	690	185	1～7	16	100	580	410	800×480	760×440	430	120	4-φ18	480	440
21	100-85-20-7.5	100	170	210	4-φ18	815	230	1～7	18	100	790	490	900×560	860×520	510	120	4-φ18	560	520
22	100-100-25-11	100	170	210	4-φ18	690	185	1～7	16	100	620	410	800×480	760×440	430	120	4-φ18	480	440
23	100-100-30-15	100	170	210	4-φ18	690	185	1～7	16	100	620	410	800×480	760×440	430	120	4-φ18	480	440
24	100-100-35-18.5	100	170	210	4-φ18	815	230	1～7	18	100	790	490	900×560	860×520	510	120	4-φ18	560	520
25	150-145-9-7.5	150	225	265	8-φ18	775	215	1～7	16	140	620	465	850×360	810×320	495	160	4-φ18	360	320
26	150-150-15-15	150	225	265	8-φ18	770	210	1～7	18	140	750	465	900×560	860×520	495	125	4-φ18	560	520
27	150-150-20-18.5	150	225	265	8-φ18	920	270	1～7	20	140	810	565	1000×600	950×550	595	125	4-φ23	600	550
28	150-150-25-22	150	225	265	8-φ18	920	270	1～7	20	140	850	565	1000×600	950×550	595	125	4-φ23	600	550
29	150-130-30-22	150	225	265	8-φ18	920	270	1～7	20	140	850	545	1000×660	950×550	595	125	4-φ23	660	610
30	150-150-30-30	150	225	265	8-φ18	900	290	1～7	20	140	850	565	1000×600	950×610	570	125	4-φ23	600	550
31	150-200-30-37	150	225	265	8-φ18	900	290	1～7	20	140	850	545	1000×660	950×610	570	125	4-φ23	660	610
32	200-300-7-11	200	295	335	8-φ18	1010	270	1～7	18	200	750	580	1150×650	1150×600	690	150	4-φ18	650	600
33	200-250-11-15	200	295	335	8-φ18	1010	270	1～7	18	200	790	580	1150×550	1100×500	680	180	4-φ18	550	500
34	200-400-10-22	200	295	335	8-φ18	1000	290	1～7	20	200	850	580	1150×550	1100×500	680	180	4-φ23	550	500
35	200-400-13-30	200	295	335	8-φ18	1000	290	1～7	22	200	850	580	1150×550	1100×500	680	180	4-φ23	550	500
36	200-250-15-18.5	200	295	335	8-φ18	1010	270	1～7	18	200	790	580	1150×550	1100×500	680	180	4-φ18	550	500
37	200-300-15-22	200	295	335	8-φ18	1045	270	1～7	20	200	810	590	1150×650	1100×600	680	180	4-φ23	650	600
38	200-250-22-30	200	295	335	8-φ18	1045	300	1～7	22	200	950	590	1150×650	1100×600	690	150	6-φ18	650	600
39	200-350-25-37	200	295	335	8-φ18	1150	300	1～7	22	200	980	630	1400×700	1350×650	750	180	6-φ23	700	650
40	200-400-30-55	200	295	335	8-φ18	1150	300	1～7	22	200	1005	630	1400×700	1350×650	750	180	6-φ23	700	650
41	250-600-9-30	250	350	390	12-φ18	1000	290	1～7	22	250	950	640	1400×650	1350×600	750	200	6-φ23	650	600
42	250-600-12-37	250	350	390	12-φ18	1165	300	1～7	22	250	980	735	1400×700	1350×650	800	200	6-φ23	700	650
43	250-600-15-45	250	350	390	12-φ18	1165	300	1～7	22	250	1005	735	1400×700	1350×650	800	200	6-φ23	700	650
44	250-600-20-55	250	350	390	12-φ18	1165	300	1～7	22	250	1005	735	1400×700	1350×650	800	200	6-φ23	700	650
45	250-600-25-75	250	350	390	12-φ18	1165	300	1～7	22	250	1010	750	1400×700	1350×650	800	200	6-φ23	700	650

【YW型液下排污泵】注意事项：

1.泵使用前应仔细检査泵和电机有无损伤.检査紧固件紧固情况。
2.盘动泵检査有无磨擦声.同时检査泵轴与电机轴同心度.两联轴节外圆偏差数不超过0.5mm
3.接泵出液口之管路.应另设支架.不允许将其重量加于泵体上。
4.水泵在无特殊情况必须配备全自动水泵控制柜.切勿直接挂电网或使用闸刀开关来接通电流.确保水泵正常运行.
5.不得将水泵长期处于低扬程状态下运行（一般使用扬程不得低于额定扬程的60%）.好能控制在建议使用扬程范围以内.以防水泵因超载烧坏电机

【YW型液下排污泵】维护保养：

1.水泵应有专人管理与使用.并定期检査水泵的电路和水泵工作是否正常。
2.每次使用特别是用于较稠较粘的浆液后.应将水泵放在消水中运转数分钟.防止泵内留下沉积物.保证水泵的淸洁。
3.在常规状态下.泵每使用300-500小时后应加注或更换油室中机油（10-30#机油）.使机械密封保持良好的润滑状态.提高机械密封的使用寿命。
4.叶轮和泵体之间的密封环具有密封功能.如密封环损坏将直接影响泵的性能.必要时应更换。

【YW型液下排污泵】故障原因及排除方法：

故障现象

原因分析

排除方法

流量不足或不出水

1.叶轮旋转错误

2.阀门是否打幵和完好

3.管道叶轮被堵

4.转速过低

5.扬程过高

6.抽送介质密度较大和精度较高

7.密封圈损坏(口环处）

1.调整叶轮旋转方向

2.检査、维修、排除

3.清理杂物

4.检查电器设备及电路

5.改泵或降低扬程

6.用水冲稀降低浓度和粘度

7.更换

运行不稳定或

泵不能启动

1.叶轮不平衡

2.轴承损坏

3.缺相

4.叶轮卡住

1.送制造厂调换或校正

2.更换

3.检査电路进行修复

4.排除杂物

电流过大

1.工作电压低

2.管道叶轮受阻

3.使用扬程过低

4.抽送液体的高度或粘度较高

1.调整工作电压

2.清理管道、叶轮堵物

3一减少流量.提高扬程

4.改变密度或粘度

泵有杂音或

振动

1.泵轴、电机轴不同心

2.介质中有气体

3.腐蚀使泵轴不平衡

4.传动装置处嫘栓松动

5.泵轴弯曲

1.调整

2.降温或压

3.更换

4.紧固

5.校直或换
