化工泵叶片厚度要求

时间：2012-5-19 来源：扬子江泵业浏览数：1034

由于化工泵叶片表面是不规则的空间曲面，其厚度难以精确定义和证明，为了便于在设计中应用，这里近似地定义各种厚度，并利用近似几何关系加以证明。所谓近似性，就是以局部平面代替曲面，直线代替曲线等。

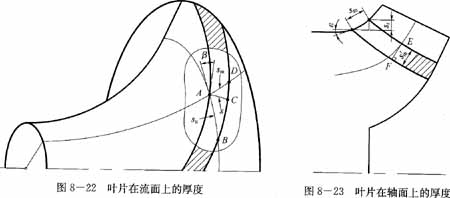

图8-22所示为一流面，其上的影线部分表示离心泵叶片和流面的交面。如把流面之局部用锥面代替并展开成平面，其化工泵上叶片工作面和背面问的距离AC为流面厚度，用，表示；流面上叶片在圆周方向的长度AB为圆周厚度，用s表示。在流面的展开图上，可以同时表示流面厚度s、轴面厚度和圆周厚度s_m.在轴面投影图中，叶片微段沿流线方向的切线长度(或近似地用流线长度表示)应等于轴面厚度s_m(图8-23)。因为流面上的圆线在平面上的投影为相同的圆，所以圆周厚度在流面、流面展开面、平面投影上的值相等。

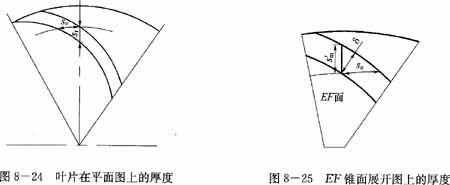

例如，图8-22中的s_a应等于图8-24和图8-25的s_u。由图8-22和图8-23可知

s_a=s/sinβ s_m=s/cosβ s_r=s_msinξ

式中sr-叶片径向厚度，它等于图8-24中所示的径向厚度；

ξ-轴面流线与水平方向的夹角。

流面厚度直接反映对流动的影响情况，除了方格网保角变换绘型外，如用扭曲三角形兰。豢面展开法等方法绘制叶片时，均可按给定的流面厚度变化规律在流面展开图上直接加厚.然后再返回到平面图和轴面图上。但是叶片是空间曲面，一般情况下并不和流面相垂直，流面截叶片所得的流面厚度不等于垂直叶片所截得的真实厚度。在考虑小铸造允许厚度、强度时，应采用真实厚度。下面研究真实厚度艿和其他厚度之间的关系。

用一个垂直轴面截线的EF线(图8-23)为母线的锥面去截叶片，并展开在平面上(图8-25)。因为该面垂直叶片上的线(轴面截线)，所以其上反映叶片的真实厚度δ，由此圆锥面上的圆周方向的厚度应等于流面上的圆周厚度，由图8-25

s_a’=δ/sinφ s_m’=δ/cosφ

式中φ-垂直叶片的面和叶片交线与圆周方向的夹角。
