化工泵叶片进口冲角注意事项

时间：2012-4-16 来源：扬子江泵业浏览数：2000

(1)叶片进口角和进口速度三角形

化工泵叶片进口角通常大于液流角，即β₁>β₁’·。其正冲角为△β=β₁-β₁’，冲角的范围通常为△p=3°-15°。采用正冲角能提高抗汽蚀性能，并且对效率影响不大，其原因可作如下解释(参考图8-27)。

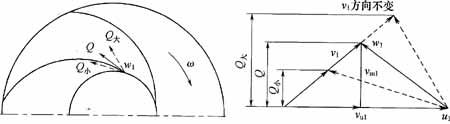

图8-27 叶片进口处的冲角

1)采用正冲角能增大叶片进口角，减小叶片的弯曲，从而增加叶片进口过流面积.减小叶片的排挤，进而减小叶片进口的v1，和w1。

2)在设计流量下采用正冲角，液体在叶片进口背面产生脱流。因为背面是叶道的俩压侧，在这里形成的旋涡不易向高压侧扩散，所以旋涡是稳定的、局部的，对汽蚀的冕响较小。反之，采用负冲角时，液体在叶片进口的工作面产生脱流。该处是叶道的高压侧，旋涡易于向低压侧扩散，因而旋涡是不稳定的，对汽蚀的影响较大。

3)采用正冲角，能改善在大流量下的工作条件。若泵经常在大流量下运转，应选较大的冲角。
