自吸泵吸水管路的要求


发布时间:2014-6-10 阅读:1044次 【字体: 】 【双击鼠标滚屏】

自吸泵吸水管路的要求
对于ZX自吸泵吸水管路的基本要求有三点:①不漏气。吸水管路是不允许漏气的,否则会使泵的工作发生严重故障。实践证明,当进入空气时,泵的出水量将减少,甚至吸不上来。因此吸水管路一般采用钢制,因钢管强度高,接口可焊接,密封性较好,大型自吸泵由于启动时振动较大,在管路和泵之间应采用柔性联接,防止振动导致泵体爆裂。②不积气。泵吸入管内真空值达到一定值时,水中溶解气体就会因管路内压力减小而不断逸出,如果吸入管路的设计考虑欠妥时,就会在吸入管路的某段出现积气,形成气囊,影响过水能力,严重时会破坏真空吸水,下面介绍几种自吸排污泵的进口管安装方式。

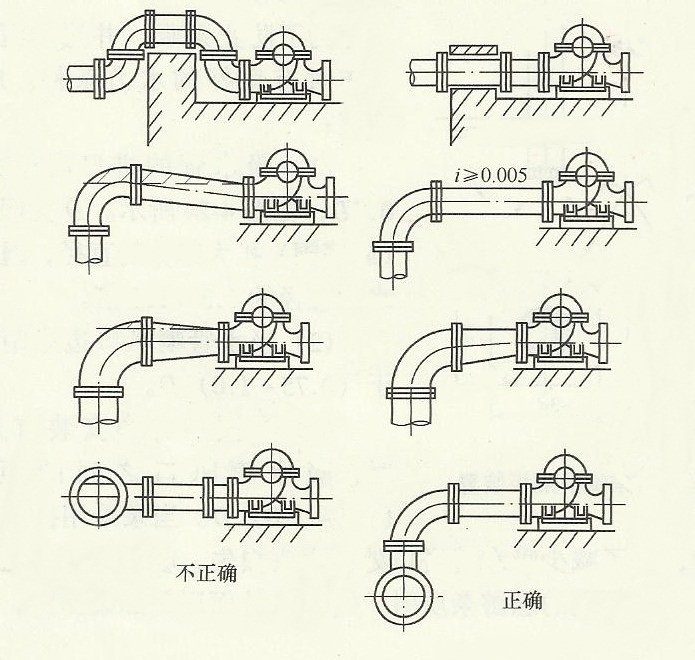

自吸泵吸入管路的不正确安装和正确安装方式可见,为了避免产生气囊,应使沿吸水管线的最高点在泵吸入口的顶端。吸水管的端面一般应大于泵吸入口的端面,这样可减少管路水头损失。吸水管路上的变径宜采用偏心渐缩管,保持渐缩管的上边水平,以免产生气囊。③不吸气。吸入管进水口淹没深度不够时,由于进口处水流产生漩涡、吸水时带进大量空气。为了避免吸水池水面产生漩涡,使泵吸入空气,吸入管进口在最低水位下的淹没深度不应小于0.5米。
