  给排水设备:XWG不锈钢无负压稳压供水设备
XWG不锈钢无负压稳压供水设备
点击放大图片

XWG不锈钢无负压稳压供水设备的详细资料:

一、不锈钢无负压稳压供水设备概述

XWG成套不锈钢无负压稳压给水设备,是扬子江公司专业技术人员在气压给水设备的基础上开发的一种能直接与自来水管网连接、且对自来水管网不产生任何负作用的成套给水设备。它可以取代蓄水池,能直接供水或间接供水,形成连续密闭的接力增压供水方式。

二、不锈钢无负压稳压供水设备特点

1、 无需建高位水箱、地面(地下)水池水箱-洁净卫生、高效、节能、节资
XWG系列不锈钢无负压供水设备经济卫生、充分利用市政水源本身压力势能,最大限度地发挥了变频调速的节能效果。实践证明:使用无负压稳压供水设备可节省50%以上的兴建水池费用,与其他供水设备相比,可节电20%-40%。
2、 运行噪声低
采用变频调速运行,特别是采用全变频控制系统,大部分时间特别是夜间处于低速低噪声运行工况。
3、 采用全密闭的兼有缓冲及动态补偿作用的隔膜罐,与目前市场上的普通无负压给水设备更有实际意义。并使控制系统得以简化。
4、 方瓯产品先进,质量可靠,标准化程度高,通用性好
采用规范通用的控制系统技术方案,产品中关键零部件,如:电机、水泵轴承、变频器、调节器、PLC、和其他元器件采用了国际、国内名牌,还可换用任意厂商的相应部件,调试维修方便。
5、 功能全、智能化程度高,自适应性强
采用了先进的变频控制技术、软起动、有过载,短路、过压、欠压、缺相、过热和失速保护等功能。在异常情况下能进行信号报警、自检、故障判断等,还可根据用水量的高低自动调节供水流量。变频器故障时自动降级运行(成为工频自动给水设备),自动系统故障时,还可手动操作应急备用,赢得维修时间。
6、 个性化设计、寿命长
若用户需要,可设计符合用户需要参数的设备及安装形式。不锈钢无负压供水设备可按要求选配各种通讯接口、协议,从而可连接各种人机界面、监控计算机、可与各种控制网络、通信网络相接,适用于特殊、复杂的运行控制和联网监控要求。可为用户开发配套监控软件。

三、不锈钢无负压稳压供水设备型号意义

四、不锈钢无负压稳压供水设备性能参考表

总流量(m3)
扬程(m)
单泵功率(Kw)
进水口径
出水口径
适用楼层
适用户型
8
32
0.75
DN50
DN40
5-8层
30-50户
8
64
1.5
DN50
DN40
9-12层
30-50户
8
80
2.2
DN50
DN40
13-18层
30-50户
16
36
2.2
DN65
DN50
5-8层
50-100户
16
54
2.2
DN65
DN50
9-12层
50-100户
16
72
3
DN65
DN50
13-16层
50-100户
16
90
4
DN65
DN50
17-22层
50-100户
16
108
4
DN65
DN50
23-28层
50-100户
32
34
3
DN80
DN65
5-8层
100-200户
32
57
5.5
DN80
DN65
9-12层
100-200户
32
80
7.5
DN80
DN65
13-18层
100-200户
32
92
7.5
DN80
DN65
19-22层
100-200户
32
115
11
DN80
DN65
23-30层
100-200户
40
34
4
DN100
DN80
5-8层
200-350户
40
56
5.5
DN100
DN80
9-12层
200-350户
40
80
7.5
DN100
DN80
13-16层
200-350户
40
92
11
DN100
DN80
17-20层
200-350户
40
115
11
DN100
DN80
21-26层
200-350户
40
138
15
DN100
DN80
27-30层
200-350户

XWG型不锈钢无负压稳压供水设备-安装与调试

1、设备基础尺寸应按厂家提供的基础图施工,其位置和标准应符合工程设计及TJ231中“设备基础尺寸和位置的质量要求”。
2、设备就位后用水平仪找平,其纵横水平度应小于0.1%。
3、设备安装找平后,用膨胀水泥对基础进行二次灌浆,保养24小时后再进行配管。
4、电机接线后应确认旋转方向,保证与标准箭头一致。

XWG型不锈钢无负压稳压供水设备使用与操作

1、设备使用前应盘动水泵转子,应无摩擦,卡滞现象。
2、500V低压摇表检测电机绝缘,应为0.5M以上。
3、控制仪表及线路无损坏。
4、全开水泵进口阀,关闭出水口阀,逐一打开泵的排气阀、待液体充满泵腔后关闭气阀。
5、将转换开关置于手动位置,空载点动水泵,其运转方向应与标准箭头一致。
6、手动逐台启停水泵,检查水泵运转无异常现象。

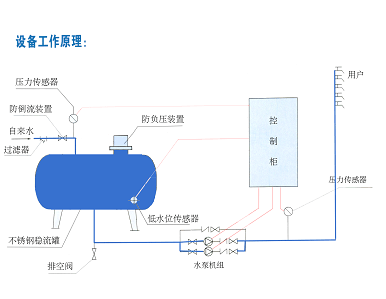

无负压稳压供水设备结构说明

不锈钢无负压稳压供水设备

无负压稳压供水设备工作条件

1- 安装条件:具有足够承重能力的混凝土平台或能保证正常工作要求的平整地面
2- 电源:TN-S制、3相5线、380V(+10%、-15%)、50Hz(±5%)、接地电阻小于4欧
3- 环境:室内安装使用、0-40℃不冻结、90%RH以下不结露、无腐蚀、易燃、易爆气体
4- 海拔1000m以下,5.9m/s(0.6g)以下。

不锈钢无负压稳压供水设备

不锈钢无负压稳压供水设备

无负压稳压供水设备注意事项

1、两种工作方式:
自动工作方式:自动方式是作为正常供水状态下的一种工作方式。一般来讲,当客户正常供水后即选定该种方式,在自动方式工作时,一切管网的不同供水要求,都将在无负压供水设备有效的控制之下,进行多种功能的适应工作。
手动工作方式:该操作方式是为自动工作方式发生故障时,为用户应急设置的一种工作方式,该工作方式完全采用最简单的启动方式,这种方式在操作面板上直接启停任何一台水泵电机,一般只有在自动失灵或调试的情况下才采用。
2、容易并入智能化管理系统,主要部件采用优质元件,整套系统具有很高的可靠性和抗干扰性,其自带的标准串行通讯口(RS485),使得系统与计算机的通信十分方便。
3、水位保护功能,当水罐水位低于设定水位,系统自动保护停机。液位控制器性能稳定可靠。
4、自动复位功能,停电后复电时或水位恢复时系统自动启动。
5、故障泵屏蔽功能,故障泵屏蔽后直接退出运作程序,由备用泵接替工作。
6、自动保护功能:有过载、过流、短路、缺相、超压、欠压及缺水停机等自动保护功能。
